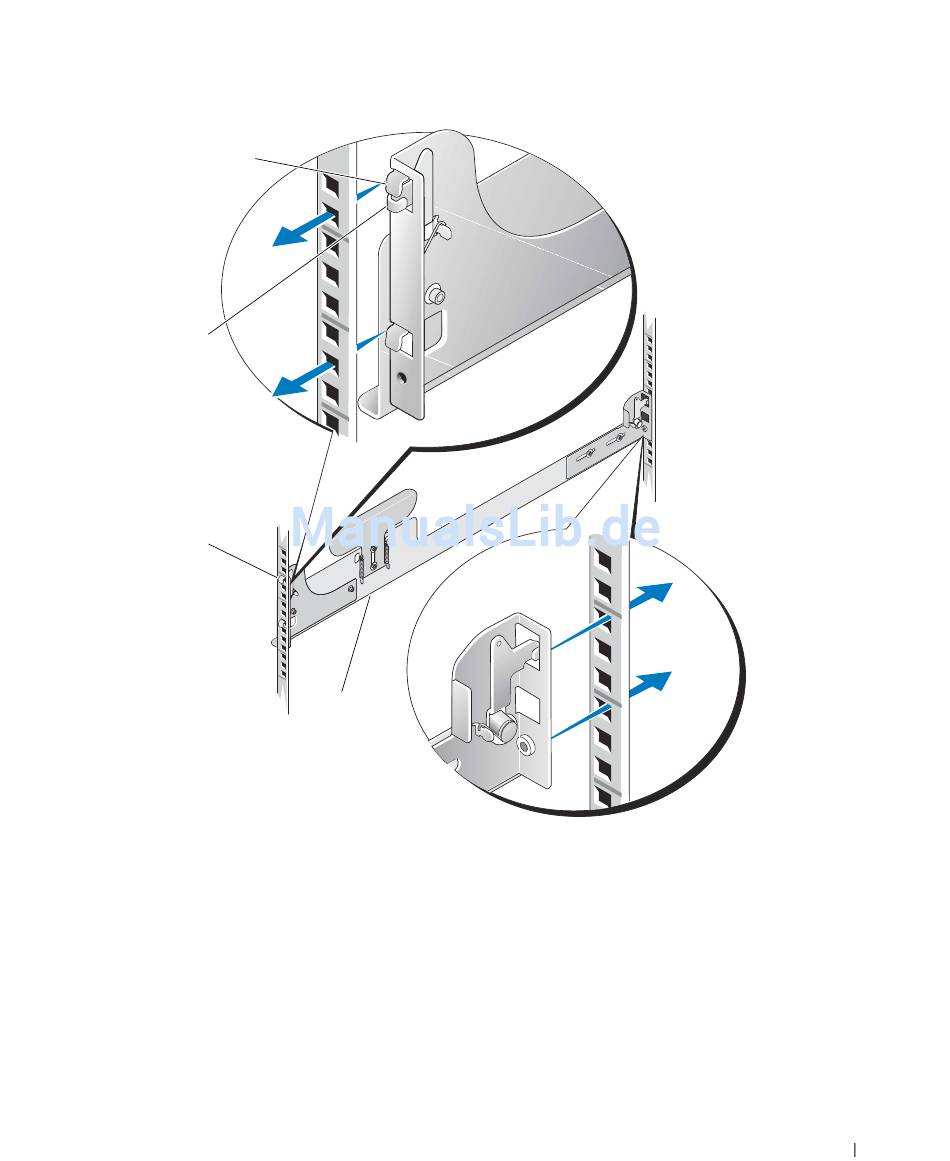

Figure 1-5. Installation des rails de montage RapidRails
2
3
1 Crochets de montage
2 Patte de couleur bleue
Installation des rails de montage VersaRails
1 À l'avant du rack, positionnez l'un des rails VersaRails de façon que sa plaque de fixation soit située
entre les marques ou la bande adhésive (ou l'emplacement numéroté) sur les rails verticaux
(voir la figure 1-6).
Les six trous à l'avant de la plaque de fixation doivent correspondre aux trous entre les marques
que vous avez faites sur le rail vertical avant.
1
4
3 Avant du rack
4 Rail de montage
Guide d'installation du rack
