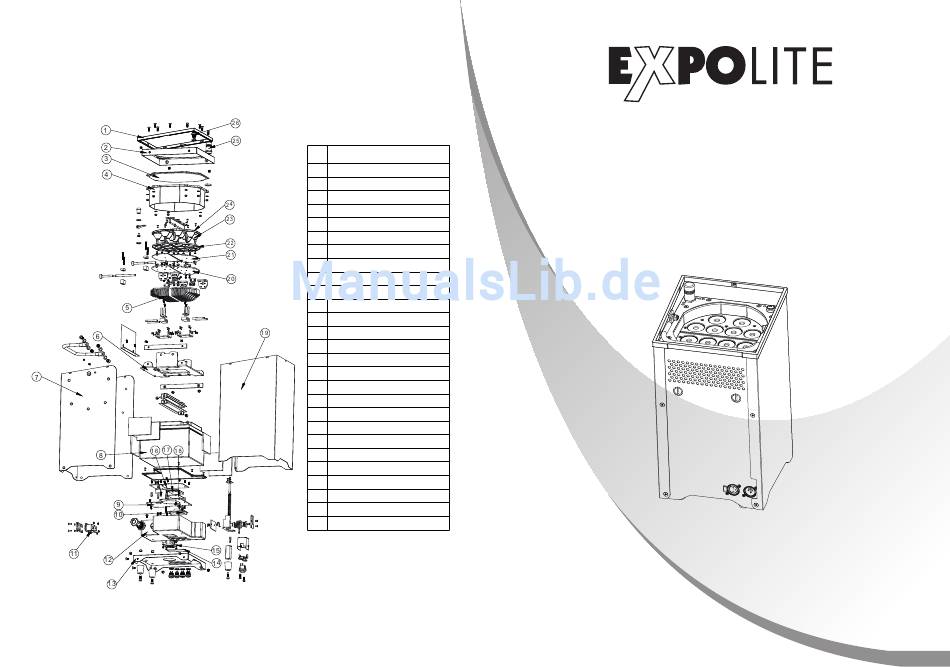

APPENDIX
7.1 Maintenance
NO
ITEM
1
Bolt(cross/sink)
2
Plastic sheath
3
Front cover
4
Clear glass
5
Head waterproof cover
6
Heat sink
7
Double lens support plate
8
Housing B
9
ValveRegulated Lead Acid Battery
10
Driver board
11
Display board
12
Adaptor PCB
13
Base
14
Backplane
15
Display screen lens
16
Power connector reds (male)
17
Power PCB
18
Display board heat sink
19
Isolator sheet
20
Housing A
21
Aluminum plate pad
22
LED board
23
3 in 1 Lens frame B
24
3 in 1 Lens
25
3 in 1 Lens frame A
26
Waterproof antenna
27
Take indicator light waterproof button switch
