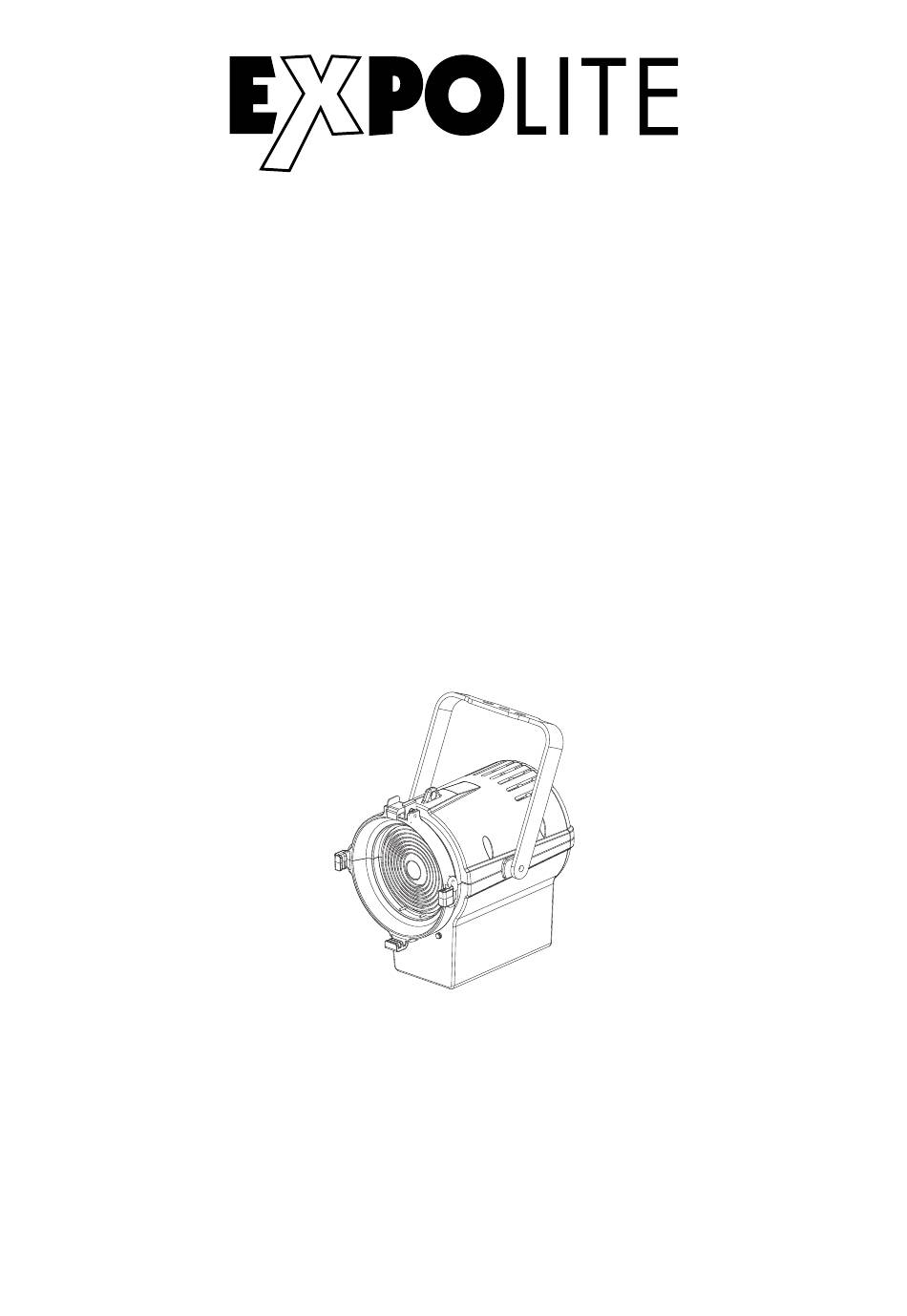

- Seite 1 LED Fresnel Micro HD Bedienungsanleitung User Manual Art.Nr.: led22775 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-11-52...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Abmessungen D-05 Technische Daten D-06 Installation D-07 Bedienung D-08 Delivery E-10 Dimensions E-11 Product Information E-12 Installation E-13 Operation E-14... -
Seite 4: Lieferumfang
- Expolite LED Fresnel Micro HD - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Abmessungen
Abmessungen 250 mm D-05... -
Seite 6: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 250 x 164 x 187mm 2,4kg Gewicht Anschlüsse Power In Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 40W 3200K* LED Treiberstrom 0,55A Abstrahlwinkel 12°... - Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.
-
Seite 8: Bedienung
Bedienung Bedienung Manueller Dimmer Manueller Zoom Manueller Dimmer Die Helligkeit des Gerätes kann von Hand über den Drehregler auf der Rückseite des Gerätes eingestellt werden. Manueller Zoom Wird der Zoom-Regler des Gerätes gegen den Uhrzeigersinn gedreht, vergrößert sich der Lichtkegel des Gerätes. D-08... -
Seite 9: Steuerung Mit Dmx512
Wird der Zoom-Regler des Gerätes im Uhrzeigersinn gedreht, verkleinert sich der Lichtkegel des Gerätes. Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über einen 1-Kanal DMX-Modus. Die Startadresse des Gerätes kann per RDM geändert werden. Das Gerät wird mit der DMX-Startadresse 1 ausgeliefert. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. -
Seite 10: Delivery E
Delivery - Expolite LED Fresnel Micro HD - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-10... -
Seite 11: Dimensions E
Dimensions 250 mm E-11... -
Seite 12: Product Information E
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 250 x 164 x 187mm 2,4kg Weight Connectors Power In Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Die-cast Aluminium LEDs 40W 3200K* LED Current 0,55A Optics 12°... -
Seite 13: Installation E
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. -
Seite 14: Operation E
Operation Operation Manual Dimmer Manual Zoom Manual Dimmer The intensity of the fixture can be operated manually with the encoder on the back of the fixture. Manual Zoom If the zoom-encoder is turned counterclockwise the beam of the fixture increases. E-14... - Seite 15 If the zoom-encoder is turned clockwise the beam of the fixture decreases. Using DMX512 Control DMX-Channel assignment This device has a single channel DMX-mode. The DMX-start-address of the fixture can be changed via RDM. Factory default DMX-start-address is 1. Because of changes in the firmware of the fixture, functions can be added or changed. You can find the current version „DMX-Channels“...
- Seite 16 © 2019 by Focon Showtechnic Vertriebsgesellschaft mbH...
