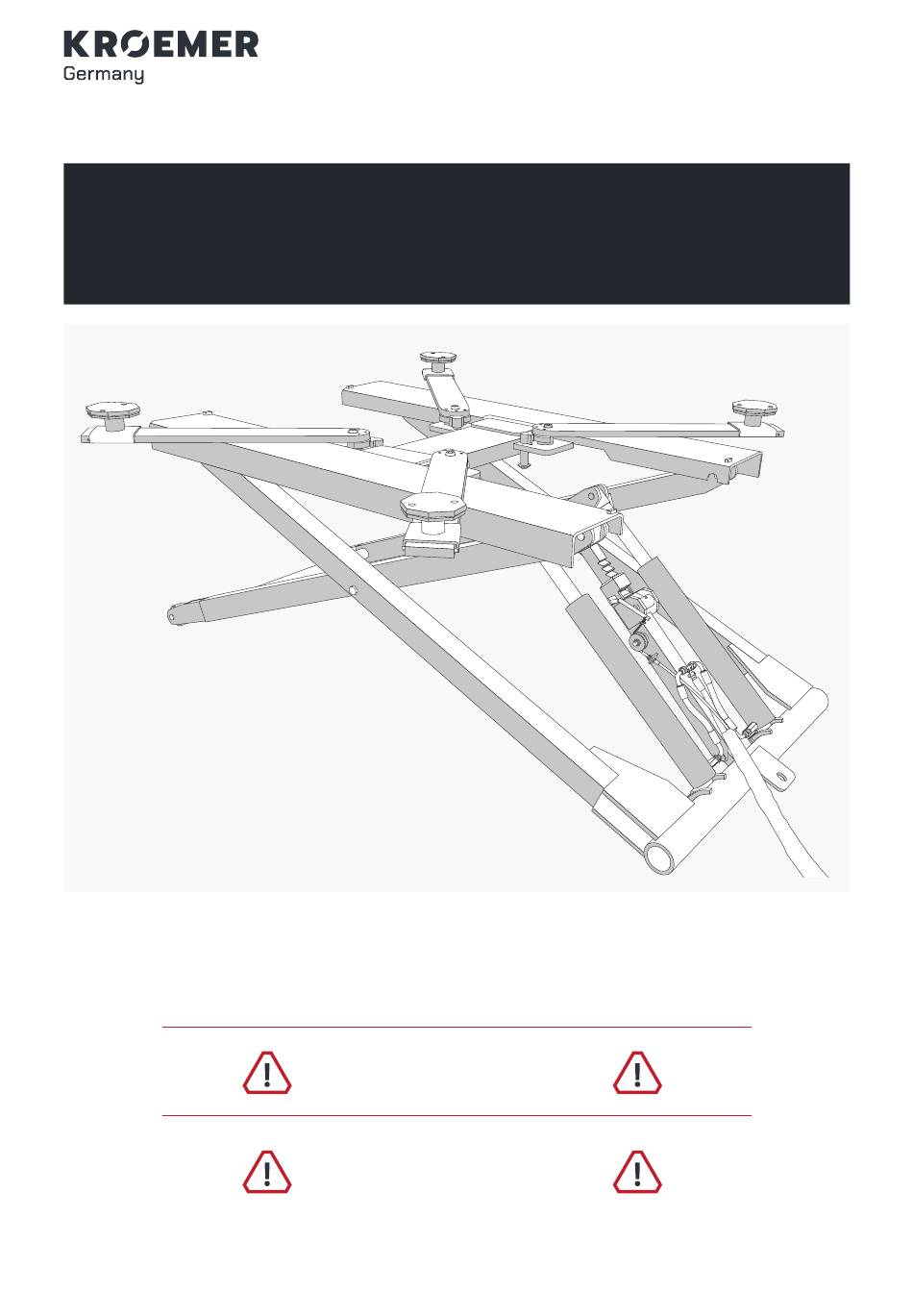

Stand: 01e/2024
SCHERENHEBEBÜHNE
FLENSBURG LK20
Kurzanleitung zur Installation - Aufbau
Wir möchten Sie bitten, die Anleitung zum Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen,
bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt,
die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
Lesen Sie vor Beginn der Installation die
Sicherheitshinweise der Hauptanleitung
gründlich durch!
Arbeiten an der Elektrik der Hebebühne
dürfen ausschließlich von einer
qualifizierten Elektrofachkraft durch-
geführt werden!
Kroemer GmbH | Rosa-Luxemburg-Strasse 34 | 03044 Cottbus DE
info@hebebuehnen-kroemer.de | www.hebebuehnen-kroemer.de | +49 (0)355 869 501 87
Werbung
Verwandte Anleitungen für Kromer FLENSBURG LK20
Inhaltszusammenfassung für Kromer FLENSBURG LK20
- Seite 1 Stand: 01e/2024 SCHERENHEBEBÜHNE FLENSBURG LK20 Kurzanleitung zur Installation - Aufbau Wir möchten Sie bitten, die Anleitung zum Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen, bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt, die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
- Seite 2 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Übersicht Einzelteile Packstück Bezeichnung Stück Bedienpult 2 - 2 2 - 2 Aufnahme FE004 2 - 2 Aufnahmeaufsatz Auf Anfrage 2 - 2 Aufnahmeerhöhung FE002 2 - 2 Hydraulikschlauch X525 2 - 2 Bedienpultgriff X137 2 - 2...
- Seite 3 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Bedienpultgriff befestigen Die Schrauben aus dem Bedienpult schrauben und Seegering sowie Unterlegscheibe wie dargestellt anbrin- gen um damit den Bedienpultgriff anzubringen. Bautenzug am Bedienpult befestigen Um den Bautenzug zu befestigen, drehen Sie die Öffnung der Schrauben, um mit der Öffnung vom Griff des Bautenzugs zu gleichen und setzen sie den Bautenzug ein.
- Seite 4 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Hydraulikanschluss an Bedienpult befestigen Schrauben Sie das gebogene Ende des Hydraulikschlauches an das Bedienpult. Schlauchschutz überziehen Ziehen Sie den Schlauchschutz über Bautenzug und Hydraulikschlauch, bevor Sie beide mit der Hebebühne verbinden.
- Seite 5 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Bautenzug an der Hebebühne befestigen Lösen Sie die Stellschraube und Mutter vom Bautenzug, bevor Sie ihn durch den Kanal in die Laufrolle einsetzen. Schrauben Sie die Mutter wieder ran, bevor Sie die den Bautenzug durch den Zug an der Sicherheitsraste führen.
- Seite 6 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Hydraulikanschluss an Bühne befestigen Anschließend schrauben Sie den Hydraulikschlauch an den Hydraulikanschluss der Bühne. Ziehen Sie den Hydraulikanschluss mit einem Schraubenschlüssel fest.
- Seite 7 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Bedienpult mit Hydrauliköl füllen Liter Schrauben Sie den Deckel des Hydrauliktanks auf und füllen Sie das Hydrauliköl, HLP46, in den Tank! Hinweis: Der erste Ölwechsel sollte nach 2 Monaten oder spätestens nach 30 Hubzyklen durchgeführt werden –...
- Seite 8 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Vor der ersten Betriebnahme Vor der ersten Betriebnahme muss die Sicherheitsraste gefettet werden. Nach dem ersten Fetten dann 1-2x im Jahr.
- Seite 9 Artikel-Nr.: LK20 Hersteller: Krömer E AN- Code: 0721762577899 Erfolgreiche Installation Mit Abschluss der Montage ist die Hebebühne nun einsatzbereit. Wichtige Informationen Ausgabestand 5. Ausgabe der Bedienungsanleitung, 2024 A1-2021 ©Kroemer GmbH Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist nur mit aus- drücklicher Gehnehmigung der KHG mbh gestattet.
