Einsatzbereich

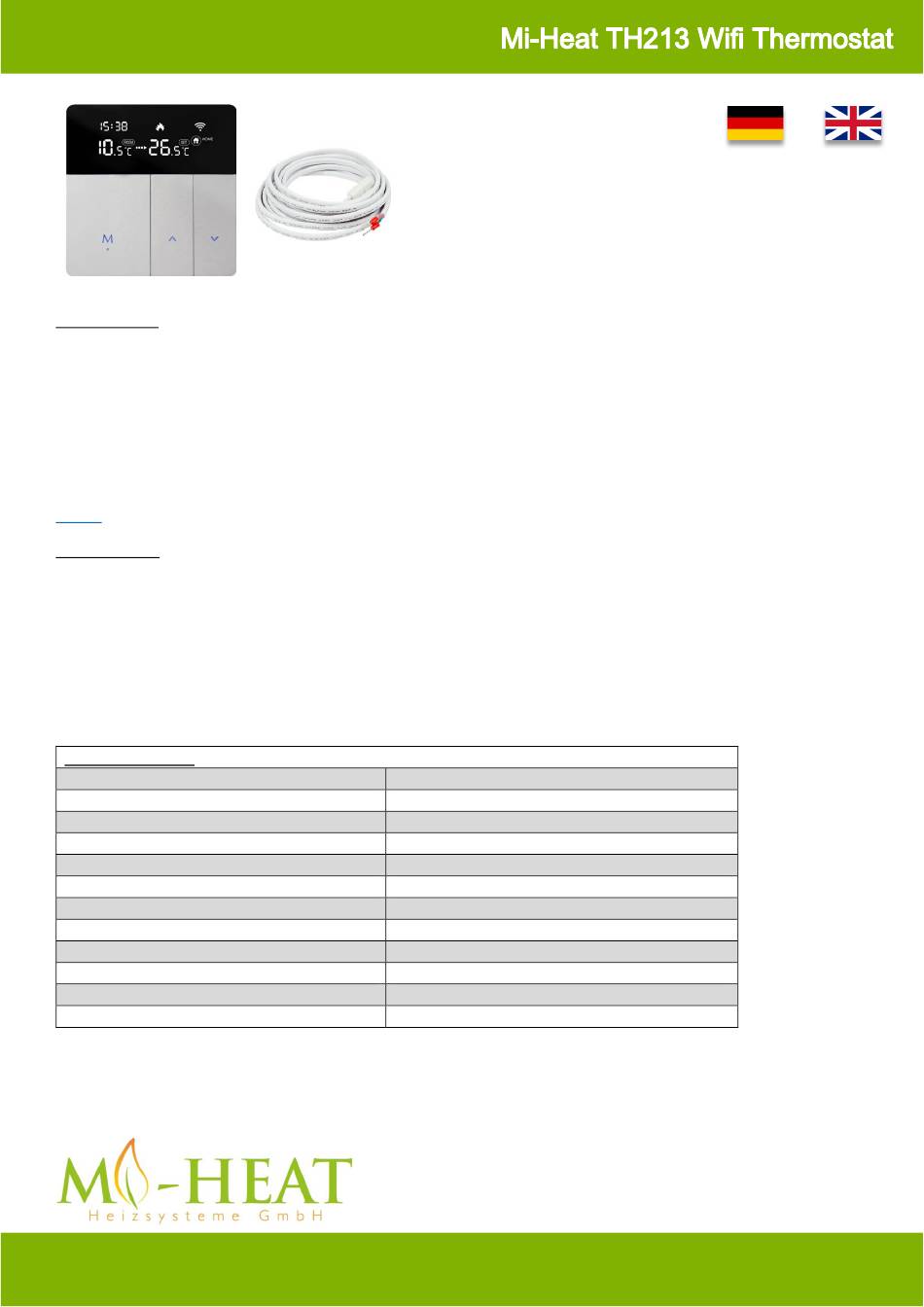

Das Mi-Heat TH213 Wifi Thermostat eignet sich zur Steuerung von elektrischen Fußbodenheizungen und anderen
elektrischen Heizgeräten wie etwa Infrarot-Heizpaneele, Heizlüfter oder Konvektoren. Zudem können 230V NC-
Ventile (stromlos geschlossen / normally closed) oder NO-Ventile (stromlos geöffnet / normally open) für
wassergeführte Fußbodenheizungen gesteuert werden.
Aufgrund der stetigen Weiterentwicklung der Geräte-Software (Firmware) kann der hier beschriebene
Funktionsumfang bzw. die Bedienungsweise ggf. abweichen. Die aktuelle Version der Anleitung kann im Shop beim
Artikel
unter Downloads heruntergeladen werden.
Eigenschaften:
•
Wifi Verbindung
Per App programmierbar/bedienbar (Tuya Smart)
•
•
Kompatibel mit Amazon Alexa, Google Assistent und IFTTT
Wochenprogramm 6 Schaltzeiten
•
Interner Raum-Temperatursensor und externer Temperatursensor
•
Einstellbare Displayhelligkeit
•
Technische Daten:
Betriebsspannung
Schaltleistung
Temperatursensor
Temperatur-Begrenzung externer Sensor
Betriebstemperatur
Display
Abmessungen
Farbe
Schutzart / Schutzklasse
Zertifizierung
Betriebsfrequenz
Max. übertragene Hochfrequenzleistung
230V / AC
3680W/16A (ohmsche Last)
interner oder externer Sensor (NTC 10kOhm)
+15 bis +65°C / aus (empfohlen max. 27°C)
+5 bis +50°C
LCD-Display, beleuchtet
86mm x 86mm x 14/40mm
silber/schwarz
IP20 (Sensor IP44) / 2
CE
2,4 GHz
17,5 dBm
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Seite 1-12
Page 13-24
