Einsatzbereich

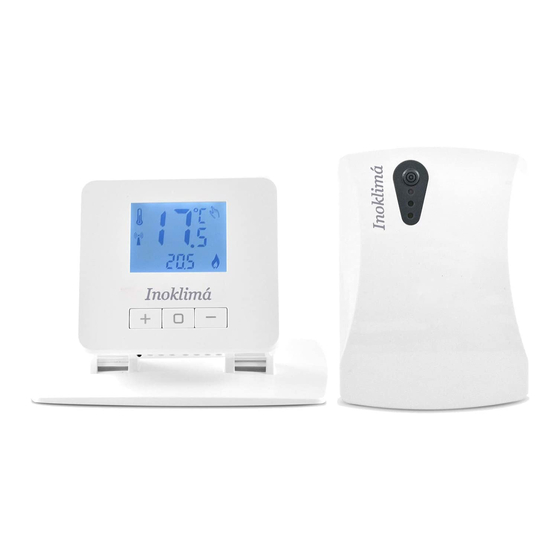

Der SAS918RF ist ein 868 MHz Funk-Raumthermostat und besteht aus einem batteriebetriebenen Sender (2x AA Batterien) und einem netzspannungsversorgten
Empfänger (230V / 50Hz). Das Gerät ist für den komfortablen und ökonomischen Heizungsbetrieb vorgesehen und kann sowohl zentral den Heizkessel,
Elektroheizungen oder andere Verbraucher mit einer maximalen Schaltleistung von 16A (Ampere) steuern. Über den potentialfreien Schaltkontakt lassen sich
nahezu alle Verbraucher schalten. Die Temperaturüberwachung erfolgt über den integrierten Sensor am Funk-Sender. Die Funk-Reichweite beträgt bis zu 60
Meter.
Sicherheitshinweise und Maßnahmen
•
Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch.
•
Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben.
•
Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
•
Vergewissern Sie sich, dass die Netzspannung in Ihrem Hause mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
•
Der elektrische Anschluss darf nur von qualifizierten Fachkräften in Übereinstimmung mit den geltenden Vorschriften für Elektrosicherheit durchgeführt
werden.
•
Dieses Gerät ist nicht dafür geeignet, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
•
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Anzeige und Bedienmöglichkeiten
INSTALLATIONSANLEITUNG
INSTALLATION INSTRUCTIONS
1)
Symbol für Temperaturanzeige
2)
IST-Temperatur
3)
Temperatureinheit (Celsius / Fahrenheit)
4)
Manueller Betriebsmodus
5)
Leere Batterie
6)
Heizbetrieb
7)
ECO-Modus
8)
Soll-Temperatur
9)
Komfort-Modus
10) Tastensperre (Kindersicherung)
11) Funk-Symbol
12) Temperatur Hoch Taste
13) Menü Taste
14) Temperatur Runter Taste
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Werbung
Verwandte Anleitungen für Mi-Heat Heizsysteme SAS918RF
Inhaltszusammenfassung für Mi-Heat Heizsysteme SAS918RF
- Seite 1 Einsatzbereich Der SAS918RF ist ein 868 MHz Funk-Raumthermostat und besteht aus einem batteriebetriebenen Sender (2x AA Batterien) und einem netzspannungsversorgten Empfänger (230V / 50Hz). Das Gerät ist für den komfortablen und ökonomischen Heizungsbetrieb vorgesehen und kann sowohl zentral den Heizkessel, Elektroheizungen oder andere Verbraucher mit einer maximalen Schaltleistung von 16A (Ampere) steuern.
- Seite 2 Montage- und Installationsdiagramm Erstinbetriebnahme Legen Sie die Batterien in den Sender und verbinden danach den Empfänger mit dem Stromversorgungskabel. Schließen Sie den Verbraucher entsprechend der geltenden Vorschriften am Empfänger an. Das Gerät ist jetzt Betriebsbereit und die Spannungsversorgung kann eingeschaltet werden. Sollten die Geräte aus irgendeinem Grund nicht aneinander angelernt sein, so führen Sie die folgenden Schritte durch: •...
- Seite 3 Konfiguration Schalten Sie das Thermostat aus und halten Sie dann die Taste " " für 5 Sekunden gedrückt, um das Konfigurationsmenü aufzurufen. Drücken Sie " ", um zum nächsten Menüpunkt zu wechseln. Die Auswahl mit erfolgt mit den Tasten " + " oder " - ". Um das Menü zu verlassen, halten Sie die Taste " "...
- Seite 4 Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Dokumentation © 2021 Mi-Heat Heizsysteme GmbH Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder vervielfältigt werden.
-
Seite 5: Installation Instructions
Operating range The SAS918RF is an 868 MHz remote room thermostat and consists of a battery-powered transmitter (2x AA batteries) and a mains-powered receiver (230V / 50Hz). The device is designed for comfortable and economical heating operation and can control both centrally the boiler, electric heaters or other consumers with a maximum switching capacity of 16A (amps). - Seite 6 Assembly and installation diagram Initial operation Place the batteries in the transmitter and then connect the receiver to the power supply cable. Connect the consumer to the receiver in accordance with the applicable regulations. The unit is now ready for operation and the power supply can be switched on. If for some reason the units are not tuned in to each other, carry out the following steps: •...
- Seite 7 Configuration Switch off the thermostat and then press and hold the " " button for 5 seconds to enter the configuration menu. Press " " to move to the next menu item. The selection with is made with the buttons " + " or " - ". To exit the menu, press and hold the " "...
- Seite 8 Documentation © 2021 Mi-Heat Heizsysteme GmbH All rights reserved. No part of this manual may be reproduced or duplicated in any form without the written consent of the publisher. It is possible that this...
