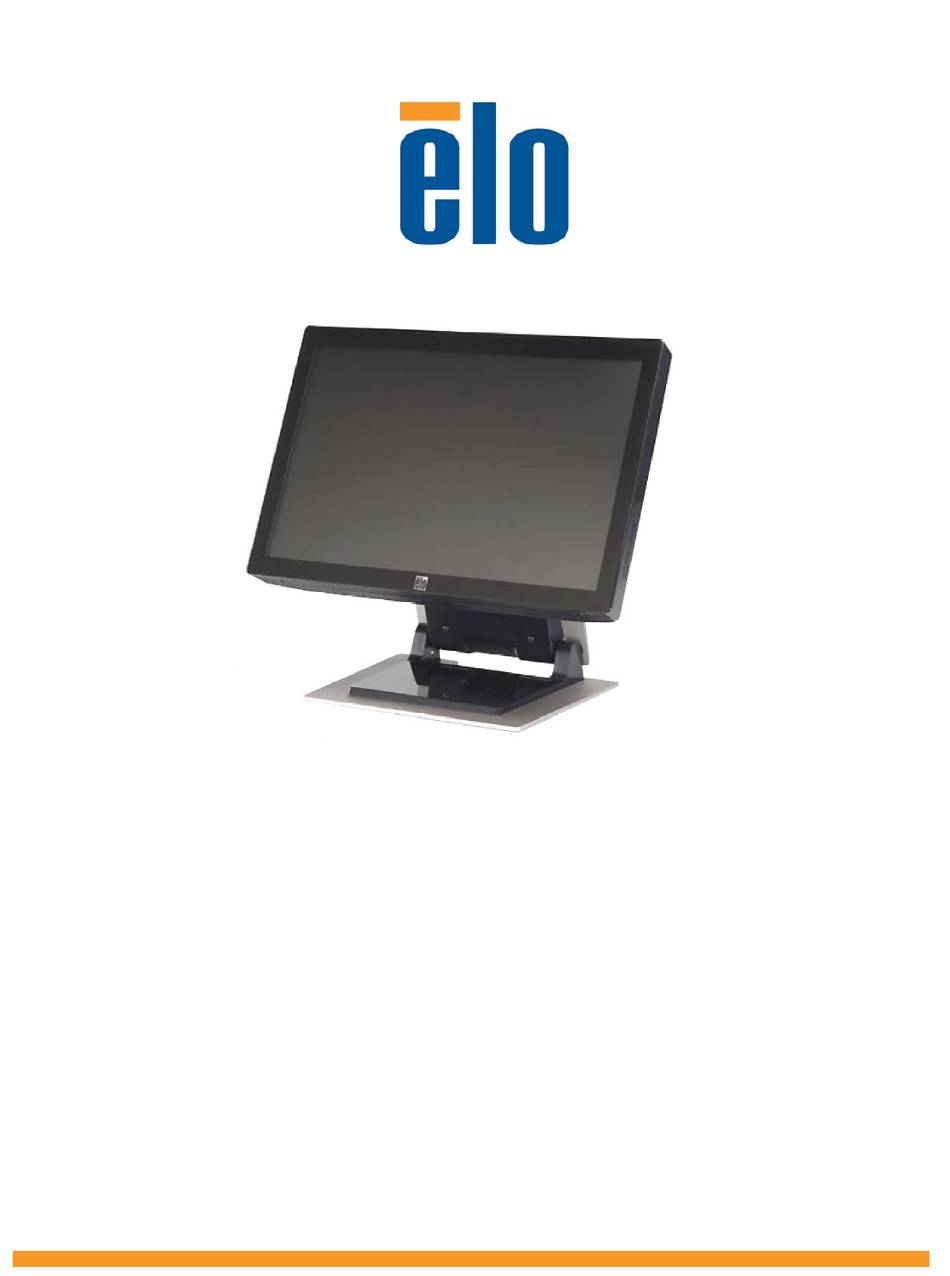

- Seite 1 1900L 19-Zoll LCD-Touchmonitor Gebrauchsanweisung [Modell ET1900L]...
- Seite 2 Elo Touch Solutions 1900L 19-Zoll LCD-Touchmonitor Gebrauchsanweisung Revision C P/N E772809 Elo Touch Solutions 1-800-ELOTOUCH www.elotouch.com...
- Seite 3 Copyright © 2012 ELO Touch Solutions. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung durch ELO Touch Solutions darf diese Veröffentlichung oder irgendein Teil derselben, weder reproduziert, überschrieben auf einem Abrufsystem gespeichert, noch in irgendeine Sprache oder Computersprache übersetzt werden, in welcher Form und mit welchen Mitteln auch immer, einschließlich, aber nicht darauf beschränkt, elektronische, magnetische, optische, chemische, manuelle oder...
- Seite 4 Pflege und Handhabung Ihres Touchmonitors ..................25 Warnung ............................25 Elektro- und Elektronikalt-/schrottgeräte (WEEE - Waste Electrical and Electronic Equipment) Richtlinie ............................25 Anhang B: Technische Daten des Touchmonitors ..... 26 1900L Abmessungen ........................27 Gesetzliche Vorschriften ..............29 Gewährleistung................. 32 ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 5 KAPITEL EINFÜHRUNG Das Produkt Der ELO Touch Solutions 1900L Touchmonitor fühlt die Berührung der Anzeige auf eine ganz neuartige Weise, indem er unverwechselbare Klangbilder erkennt. Die blendenlose akustische Impulserkennung (Acoustic Pulse Recognition (APR) des ELO 1900L besteht aus einem Glasüberzug, der vor der LCD-Anzeige montiert ist und das Optimum optischer Qualität mit einer...
- Seite 6 Internetauftritt: www.elotouch.com. Vorsichtsmaßregeln Bitte befolgen Sie alle Warnungshinweise, Verhaltensregeln und Wartungsvorschriften, wie sie in dieser Gebrauchsanweisung erwähnt werden, um die Lebensdauer Ihres Geräts zu maximieren. Siehe Anhang A für weitere Informationen zur Sicherheit Ihres Touchmonitors. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 7 KAPITEL AUFBAU UND EINSTELLUNG In diesem Kapitel erfahren Sie, wie Sie Ihren LCD-Touchmonitor aufstellen und die ELO Touch Solutions Treibersoftware installieren.
- Seite 8 Überprüfen Sie, dass alle hier aufgeführten Teile vorhanden sind: Stromkabel Touchmonitor Audiosignalkabel UND / ODER USB-Kabel Serielles Kabel (nicht für APR-Modelle) UND / ODER TouchTools oder APR CD VGA-Videokabel DVI-D-Kabel und Schnellanleitung (nicht für europäische Modelle) ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 9 Schließen Sie das andere Ende an Ihrem Rechner an. Schließen Sie das Audiokabel am Audioeingang der Anschlussplatte und das andere Ende an Ihrem Computer an. Drücken Sie Stromtaste auf der Seitenplatte des Monitor an, um diesen einzuschalten. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 10 Videoanzeigenadapter gesendet, sobald das Betriebssystems des Computers eingeschaltet ist. Wenn das Betriebssystem den Touchmonitor erkennt, folgen Sie die Anweisungen auf dem Bildschirm zur Installierung eines generischen Plug&Play-Monitors. ELO Touch Solutions stellt Treibersoftware zur Verfügung, die es ermöglicht, dass Touchscreen Ihrem Computer kommunizieren kann.
- Seite 11 Monitor Übersicht und Ausmaße Neigung -5 Grad von vertikal Neigung 75 Grad von vertikal Klappen ANMERKUNG: Ausmaße sind in Millimetern angegeben. Detailgetreue technische Zeichnungen stehen auf www.elotouch.com zur Verfügung. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 12 Monitor Aufstellung und Ausrichtung Option 1 — Aufstellung auf einer ebenen Oberfläche mit Ständer Landschaftsausrichtung ist gezeigt Porträtausrichtung ist gezeigt ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 13 M4 Gewindebohrung x 8. Philips- Montageschrauben 7mm Tiefe von VESA-Oberfläche. Kensington-Schloß Rückansicht des Monitors in Landschaftsausrichtung ist gezeigt Kensington-Schloß M4 Gewindebohrung x 8. Philips-Montageschrauben 7mm Tiefe von VESA- Oberfläche. Rückansicht des Monitors in Porträtausrichtung ist gezeigt ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 14 Ständerbodens heraus. Befestigen Sie den Ständer mit 4 Schrauben auf der Oberfläche. 5 Ø Durchgangsbohrung x 4 für Tischmontage M4 Gewindebohrung x 4 VESA-Montage Option 2 — Montage von unten. Befestigen Sie den Ständer in den Montagebohrungen wie oben gezeigt. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 15 Justierungen vornehmen können, ist deaktiviert. Anmerkung: Benutzen Sie den Monitor nicht, wenn Sie die OOR-Meldung sehen, da die LCD beschädigt werden kann. Wenn Sie die OOR-Meldung sehen, stellen Sie den Video-Modus so ein, dass er im zulässigen Bereich liegt. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 16 Die Funktionstasten steuern das Folgende: MENU Öffnet oder schließt die OSD-Menüs 1) Kontrast -und Helligkeitseingaben für das OSD (wenn kein OSD auf dem Bildschirm angezeigt ist) 2) Erhöht den Wert der OSD-Einstellungswahl 3) Wählt die OSD-Wahl im Gegenuhrzeigersinn an ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 17 Unlock” [Strom freigeben] erscheint. Wenn Sie die Tasten für zwei weitere Sekunden halten, schaltet das Fenster auf "Power Lock” [Strom sperren] um. ANMERKUNG: Der OSD-Bildschirm wird verschwinden, wenn für 30 Sekunden keine Eingaben verzeichnet wurden. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 18 OSD Timeout [Zeitfehler] • Stellt den Zeitraum ein, während welchem das OSD-Menü angezeigt wird. Language [Sprache] • Sie können als Sprache des OSD-Menüs zwischen Englisch, Französisch, Deutsch, Spanisch, Italienisch, traditionellem Chinesisch, vereinfachtem Chinesisch oder Japanisch wählen. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 19 DDCCI - F u n k t i o n • Aktiviert oder deaktiviert die Funktion der Display Data Channel Command (DDCCI) Schnittstelle. Display Information [Anzeigeinformation] • Am unteren Ende des Hauptmenüs werden Daten über das Eingangssignal für horizontale/vertikale Synchronisation dargestellt. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 20 Voreingestellte Darstellungsweisen Der Touchmonitor wird mit werksseitigen Voreinstellung für die gebräuchlichsten Video-Betriebsarten ausgeliefert. Damit werden automatisch die Bildgröße und Zentrierung aller der in Anhang B, 1900L Technische Daten, " Voreingestellte Darstellungsweisen", aufgeführten Video-Modi justiert. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 21 Signale nur über den Kopfhörer ausgegeben. Anschlussplatte unter dem Monitor DC LED Strom Seriell DVI-D Audio Audio Eingang Ausgang Volumen und Stummschaltung der Akustik kann über die “Audio” Option des OSD-Steuermenüs, wie auf Seiten16 bis 18 gezeigt, geregelt werden. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 22 3 und Anhang B für mehr Information über zulässige Video-Modi. Touch Stellen Sie sicher, dass das USB- oder funktioniert serielle Kabel an beiden Enden gut nicht angeschlossen ist. Überprüfen Sie die korrekte Installierung des Treibers. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 23 Technische Unterstützung Um technische Unterstützung online zu erhalten, besuchen Sie bitte: www.elotouch.com/go/contactsupport Für telefonische Unterstützung rufen Sie: 1-800-557-1458 ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 24 Dose zu stecken, die nicht für diesen Zweck hergestellt wurde. Verwenden Sie das Stromkabel nicht, wenn es beschädigt ist. Verwenden Sie nur das mit Ihrem ELO Touch Solutions Touchmonitor gelieferte Stromkabel. Die Verwendung eines nicht zugelassenen Stromkabels kann Ihre Garantie nichtig machen.
- Seite 25 Elektro- und Elektronikalt-/Schrottgeräte (WEEE - Waste Electrical and Electronic Equipment) Richtlinie Dieses Schild schreibt innerhalb der Europäischen Union vor, dass dieses Produkt nicht mit Haushaltsabfällen entsorgt werden darf. Es sollte bei einer entsprechenden Einrichtung für Wertstoffrückgewinnung und Recycling abgegeben werden. ELO Touch Solutions 1900L Gebrauchsanweisung...
- Seite 26 ANHANG TECHNISCHE DATEN...
- Seite 27 1680 x 1050 bei 60 Hz Native Auflösung 1440 x 900 Kontrastverhältnis 1000:1 (typisch) Kein Touch: Typisch 270 cd/m 2 Helligkeit IntelliTouch: Typisch 270 cd/m 2 APR: Typisch 270 cd/m2 Reaktionszeit Anstiegs -und Abfallzeit: 5 ms (typisch) ELO Touch Solutions 1900L Gebrauchsanweisung 27...
- Seite 28 Temperatur: 0°C bis 40°C Luftfeuchtigkeit: 20% bis 80% (niederschlagsfrei) Höhe: 0 bis 3.658 m Lagerbedingungen Temperatur: -20°C bis 60°C Luftfeuchtigkeit: 10% bis 90% (niederschlagsfrei) Höhe: 0 bis 12.192 m Gewicht 9,03 kg (unverpackt) 12,15 kg (verpackt) ELO Touch Solutions 1900L Gebrauchsanweisung 28...
- Seite 29 Wohnbereich oder einem kommerziellem Umfeld gedacht. Diese Geräte erzeugen und verwenden Hochfrequenzenergie, und können diese ausstrahlen. Wenn sie nicht in Übereinstimmung mit den Anleitungen installiert und verwendet werden, können sie Störungen des Rundfunkempfangs verursachen. ELO Touch Solutions 1900L Gebrauchsanweisung 29...
- Seite 30 Verifizieren Sie die Störungsursache, indem Sie das Gerät aus- und einschalten. b) Wenn Sie feststellen, dass dieses Gerät für die Störung verantwortlich ist , versuchen Sie die Störung durch eine oder mehrere der nachstehenden Maßnahmen abzustellen: ELO Touch Solutions 1900L Gebrauchsanweisung 30...
- Seite 31 • Argentinien • Australien • China • China RoHS • EU RoHS • Europa CE • • Japan VCCI • Korea • Mexiko • Russland • Singapur • Taiwan • United States • WEEE ELO Touch Solutions 1900L Gebrauchsanweisung 31...
- Seite 32 Der Käufer muss dem Verkäufer die Transportkosten für das zurückgegebene Produkt erstatten, sollte der Verkäufer feststellen, dass das Produkt keinen Mangel aufweist. Es liegt im Ermessen des Verkäufers, ob die Modifizierung oder die Reparatur des Produkts in den ELO Touch Solutions 1900L Gebrauchsanweisung 32...
