TREPPEN intercon K2 Premium WPC Edition Bedienungsanleitung
Auflentreppe
Vorschau ausblenden
Andere Handbücher für K2 Premium WPC Edition:
- Montageanleitung (17 Seiten) ,
- Montage (17 Seiten) ,
- Montageanleitung (21 Seiten)
Verwandte Anleitungen für TREPPEN intercon K2 Premium WPC Edition
Inhaltszusammenfassung für TREPPEN intercon K2 Premium WPC Edition

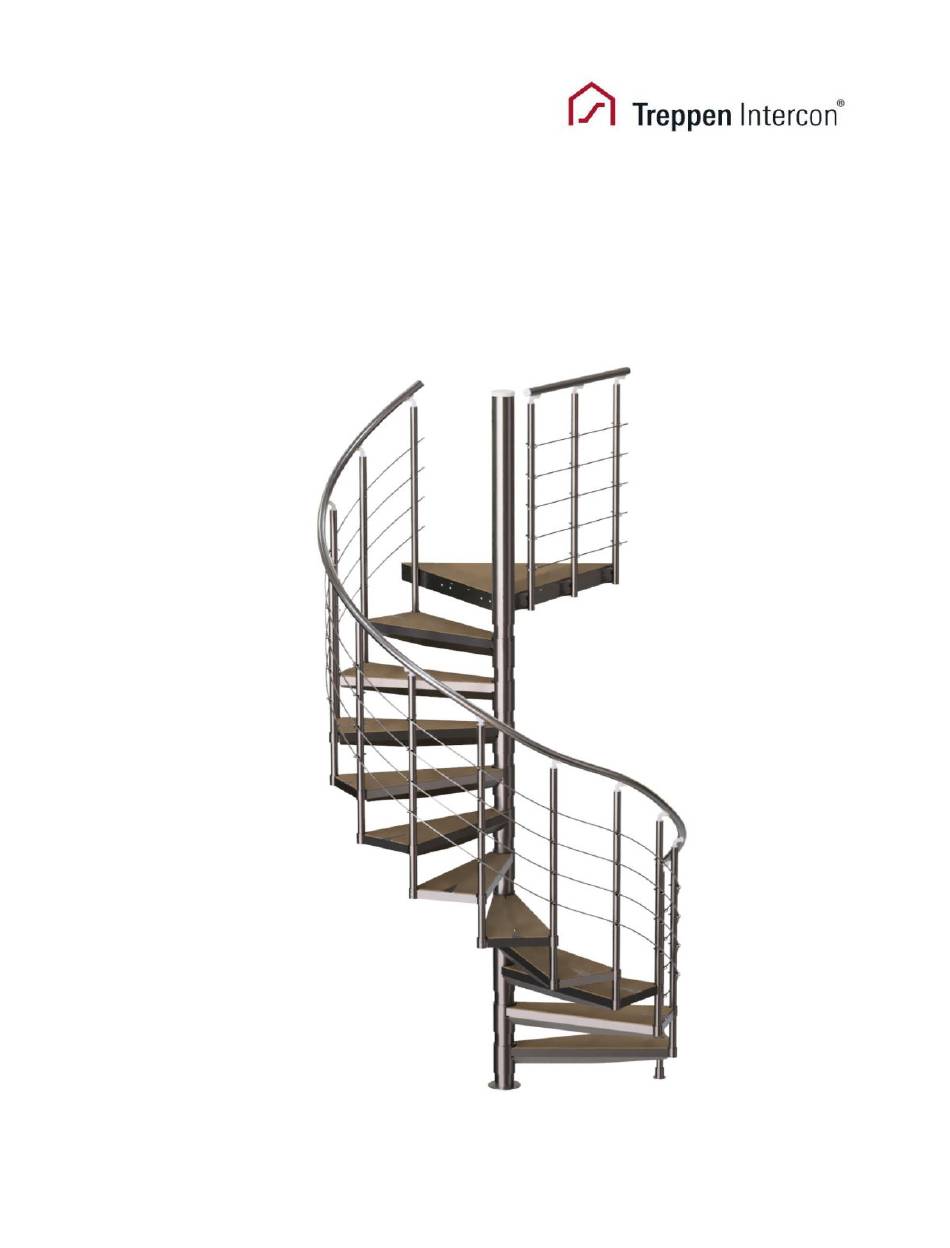

- Seite 1 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Außentreppe Intercon® K2 | Premium WPC Edition...
- Seite 2 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Korrosionsschutz Seit langer Zeit ist ein im Tauchprozess auf Stahl aufgebrachter Zinküberzug ein idealer Korrosionsschutz. Und zwar schützt Zink den darunter liegenden Stahl zweifach: Die Zinkschicht bildet zunächst einen fest haftenden Schutzmantel, der den Stahl vor Bewitterung schützt (Barrierewirkung).
- Seite 3 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Fuβplatte mit Rohrmuffe Zentral – Standrohr 2990mm Abschlussrohr oben 990 mm Ronde Podest Stufe...
- Seite 4 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Gelanderzug Ø7 mm 5 Stück für Podestgeländer 4 Stück für Treppengeländer Hutmutter M6 Geländerstab 1090 mm Geländerstab (Podest) Handlaufhalter 2-teilig Handlauf Rohrbogensegm. Ø40 mm...
- Seite 5 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Handlaufverbinder Handlauf – Podest Ø40 mm Gelanderzug Ø7 mm Adapter fur Gelanderstab Schraube Halbrundkopf 6,0 x 25 mm Schraube Linsenkopf 4,8 x 16 mm...
- Seite 6 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Schraube Senkkopf 4,8 x 16 mm Gewindestift mit Ringschneide M8 x 12 mm Gewindestift mit Ringschneide M6 x 6 mm Sechskantschraube M8 x 25 mm Haken M6 Unterlegscheibe Ø8 mm...
- Seite 7 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Sechskantmutter M8 Spiralbohrer Ø4,8 mm Spiralbohrer Ø4,0 mm Spannhülse 5 x 20 mm Zink Spray 400 ml Kabelbinder 2,5 x 200 mm...
- Seite 8 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Teileliste Menge Rohrendstopfen Geländerzug Ø8 mm Handlaufrohr–Endstopfen Ø40 mm Geländerfuß Selbstschneidende verzinkte pro Stufe 1400 Stahlflachkopfschraube-4,2x 19 Podest 1400 pro Stufe 1600 Podest 1600 pro Stufe 1800...
- Seite 9 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Dividieren (:) Sie die Geschoßhöhe durch die Anzahl der Steigungen (=Anzahl der Stufen + Podest). BEISPIEL - Geschoßhöhe 252 cm : 12 Steigungen = 21 cm Befestigungsmaterial Treppe - Gebäude liegt NICHT bei!
- Seite 10 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de *Achtung!* Wenn Sie die WPC-Auflagen am Stufenträger verschrauben, verwenden Sie bitte einen Handschraubendreher. Bei üblichen Akkuschraubern besteht die Gefahr des Durchdrehens! Bevor Sie die Schrauben ganz anziehen, prüfen Sie bitte, dass die Luft auf der oberen Seite gleichmäßig ist.
- Seite 11 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Podest 1400 Stufe 1400 Podest 1600 Stufe 1600 Stufe 1800 Podest 1800...
- Seite 12 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Montageschritte Die Ziffern in Klammern (…) benennen die Positionen der Stückliste/Teileliste. Stecken Sie die Fußplatte (1) in das Zentral-Standrohr (2) und verschrauben Sie die beiden Komponenten mit den Gewindestiften (20).
- Seite 13 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Das Austrittspodest mit Oberkante Fertigfußboden bündig ausrichten und anschrauben. Bei Holzdecken verwenden Sie mindestens 8x50 mm Schlüsselschrauben. Bei Betondecken verankern Sie das Podest mit Schwerlastdübeln.
- Seite 14 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Nun werden die Geländerstabe (9) zur Hinterkante der Stufen in der Geländerhalter eingesetzt. Befestigen Sie die Stäbe im oberen Loch mit den Gewindestiften (21). Berücksichtigen Sie den Geländerfuß (33) unter dem ersten Geländerstab der Antrittsstufe.
- Seite 15 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Stecken Sie den Adapter (16) und die Handlaufhalter (11) in die Geländerstäbe (9), und verschrauben Sie den Kunststoffhalter mit dem Stab mittels der Linsenkopf-Schraube (18). Der 2-teilige Halter wird mit der...
- Seite 16 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Setzen Sie nun die Handlauf-Rohrsegmente auf die Handlaufhalter aus der Mitte beginnend. Ein hervorragendes Hilfsmittel zur vorläufigen Befestigung der Elemente sind Kabelbinder mind. 14 cm Länge.
- Seite 17 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Haben Sie die Rohrsegmente auf den Geländerstäben angebracht, richten Sie die Geländerstäbe lotrecht aus und verbinden den Handlaufhalter (11) mit dem Handlaufrohr (12) mittels der Senkkopf- Schraube (19).
- Seite 18 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Haben Sie das Geländer komplett verschraubt, sollten Sie die Rohrsegmente an den Übergangstellen mit den Verbindern verschrauben. Sie bohren mit 4 mm Spiralbohrer beidseitig vor (tief genug bohren) und verschrauben ebenfalls mit der Linsenkopf Schraube (18).
- Seite 19 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Die offene Verbindungshülse nach unten gerichtet montieren !! Damit sich kein Wasser ansammelt! Die Endkappen der Geländerzüge mit etwas Silicon sichern.
- Seite 20 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Schieben Sie nun das Abschlussrohr oben auf das Zentral-Standrohr und befestigen Sie das Rohr mittels Gewindestiften (20). Die Stufen, das Podest und das obere Abschlussrohr - also alle...
- Seite 21 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Nun erfolgt die Montage der Geländerstäbe auf dem Podest lt. nachstehenden Abbildungen. 24, 25...
- Seite 22 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Nun befestigen Sie den Podesthandlauf gemäß nachstehenden Abbildungen. Achtung! Die Kröpfungen der Handlaufhalter zeigen nach außen.
- Seite 23 Treppen Intercon Steinhaus GmbH Gildestraße 1 Gewerbegebiet Laggenbeck II Telefon 05451-504 609-0 D-49477 Ibbenbüren support@treppen-intercon.de Befestigen Sie nun die Kappe (4) am oberen Ende des Abschlussrohrs. Kontrollieren Sie bitte abschließend sämtliche Schraubverbindungen an dieser Treppe und ziehen gegebenenfalls die Verbindungmittel nach.
