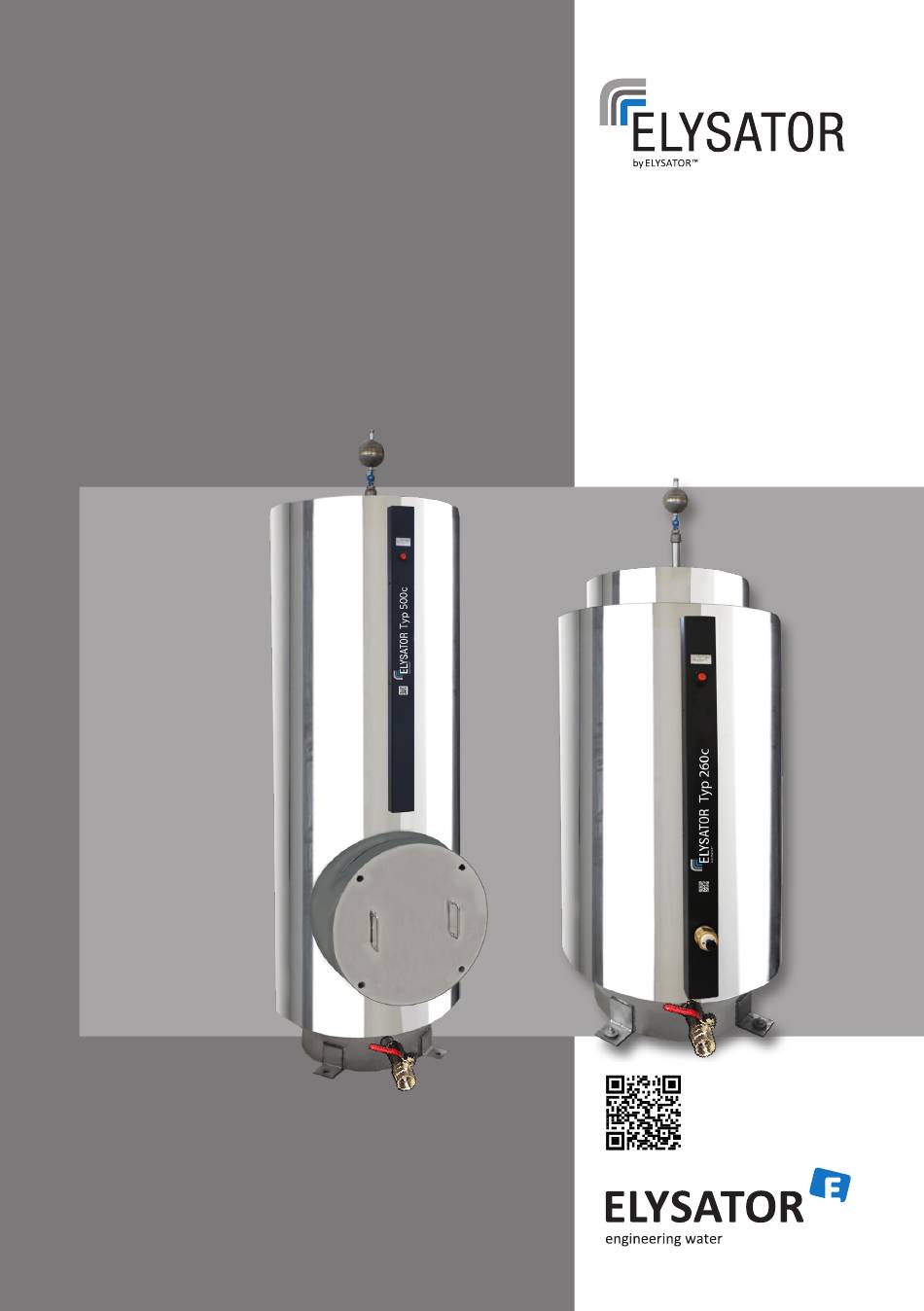

- Seite 1 Betriebsanleitung Installation ELYSATOR® Typ 260c Funktion ELYSATOR® Typ 500c Betrieb ELYSATOR® Typ 800c Service www.elysator.com...
- Seite 3 7.1. Systemwasser 7.2. Anodenzustand überprüfen 8. Wartung 8.1. Interpretation der Verschleissanzeige und Massnahmen 8.2. Abschlämmen 8.3. Anoden wechseln Typ 260c 8.4. Anodenzustand kontrollieren bzw. beurteilen 8.5. Wechsel von Verschleissanzeige und Kontroll-Taste 8.6. Anoden wechseln Typ 500c + 800c 9. Ersatzteile...
- Seite 4 1. Sicherheitshinweise Kein Trinkwasser Maximal 100 °C Maximal 10 bar Druck 10 bar 100 % Recycling...
- Seite 5 1 × Gerät ELYSATOR® Typ 260c 1 × Gerät ELYSATOR® Typ 500c / 800c 1 × Durchflussmengen-Regler 11/4“ 1 × Durchflussmengen-Regler 11/2“ 1 × Entlüfter ELYSATOR® air-vent INOX 1 × Entlüfter ELYSATOR® air-vent INOX 1 × Holländer-Verschraubung 11/4“ 1 × Holländer-Verschraubung 11/2“ 1 × Winkel 90° 11/4“ 1 × Winkel 90° 11/2“...
- Seite 6 4. Technische Daten 4.1. Gerätebeschreibung Typ 260c Behälter mit Isolation Anzeige Entleerungshahn Entlüfter mit Dichtung, Kugel- hahn, Verlängerung und Redu- ziermuffe Winkel Durchflussmengen-Regler Absperrhahn (2×) Verschraubung Magnet 10 Abdeckhaube 11 Eingang 11/4“ 12 Ausgang 11/4 “ 13 Wippenschalter 14 Kanal...
- Seite 7 Typ 500c / Typ 800c Behälter mit Isolation Anzeige Entleerungshahn Entlüfter mit Dichtung, Kugel- hahn, Verlängerung und Redu- ziermuffe Winkel Durchflussmengen-Regler Absperrhahn (2×) Verschraubung Magnet 10 Abdeckhaube 11 Eingang 11/2“ 12 Ausgang 11/2“ 13 Wippenschalter 14 Kanal...
- Seite 8 Kesselmaterial: INOX 1.4435 / AISI 316L / SS 2353 Isolierung: PU Schaum Abdeckblech: INOX 1.4301 / AISI 304 / SS 2333, poliert Dimension ELYSATOR® ELYSATOR® ELYSATOR® Typ 260c Typ 500c Typ 800c Höhe Eingang 385 mm 385 mm 527 mm Höhe Ausgang 1010 mm 1675 mm...
- Seite 9 • Damit der Sauerstoff effizient abgeschieden werden kann, soll der Standort in der Nähe der Diffusionsstelle (z.B. Fussbodenheizung) gelegt werden. • Die Geräte der ELYSATOR® Industrie-Reihe sind für den Einbau in einem Nebenkreislauf vorgesehen. Einstellbarer Durchfluss siehe Kapitel 4.3. WICHTIG! Es ist Aufgabe eines Heizungsfachmanns den korrekten Standort des ELYSATOR®s zu bestimmen.
- Seite 10 Wasser aufgefüllt werden. Dafür muss der Entlüfter am Gerät abgeschraubt werden. Die beiden Absperrhahnen müssen dabei geschlossen sein. Wenn an der obersten Stelle des ELYSATOR®s Wasser austritt, kann der Entlüfter wieder angeschraubt und die Absperrhahnen geöffnet werden. 6.2. Einstellen des Durchflusses mittels Durchflussmengen-Regler Der Durchfluss muss gemäss den Werten im Diagramm im Kapitel 4.3.
- Seite 11 Die Wasserqualität des Heizwassers soll die allgemeinen Richtlinien erfüllen (VDI 2035, SWKI BT 102-01, ÖNORM 5195-1), ausser der Anlagenhersteller verlangt andere Werte. Der ELYSATOR® kann auch mit Wasser, welches mit chemischen Substanzen angereichert wurde, betrieben werden. Das System der Opferanode funktioniert jedoch zuverlässiger mit Wasser ohne chemische...
- Seite 12 8.1.3. Zeigerausschlag nahe am roten Bereich Bei geringer Leitfähigkeit des Wassers (< 100 μS/ cm) ist der Zeigerausschlag sehr klein. Ihr ELYSATOR® arbeitet nun sehr wenig und ist quasi im „stand- by-Modus“. Das Verschleissanzeigegerät mittels Drücken des Tasters kont- rollieren. Wenn sich beim Drücken des Tasters der Verschleissanzeigewert...
- Seite 13 Leitungswasser füllen. Wenn nach einem Tag (bei geschlossenen Absperrhäh- nen) die Verschleissanzeige einen höheren Wert als vorher anzeigt, ist alles in Ordnung. Dann kann der ELYSATOR® wieder mit demineralisiertem Wasser gefüllt und in Betrieb genommen werden. Ansonsten muss der ELYSATOR®...
- Seite 14 9. Mit Frischwasser füllen (spülen) 10. ELYSATOR® wie bei Punkt 1-7 beschrieben wieder entleeren 11. Vorgang wiederholen, bis das Wasser beim Entleeren sauber ist 12. ELYSATOR® wie bei Punkt 8-9 beschrieben mit demineralisiertem Wasser durch den Entleerungshahn füllen 13. Entleerungshahn (3) schliessen 14.
- Seite 15 Der ELYSATOR® Typ 260c ist mit 6 Anoden bestückt. 8.4. Anoden Zustand kontrollieren bzw. beurteilen Die Magnesiumanode befindet sich innerhalb des Siebs und kann optisch kontrolliert werden. • Anode weist einen Durchmesser < 10mm auf oder es ist nur noch ein dün- ner Stahldraht sichtbar ->...
- Seite 16 16. Kontakte wieder befestigen (2 Stk.) Öse und Kabelschuh 17. Alle Flanschschrauben (12 ×) über Kreuz gleichmässig festziehen 18. Abdeckhaube wieder aufsetzen und befestigen Der ELYSATOR® Typ 500c ist mit 6 Anoden bestückt. Der ELYSATOR® Typ 800c ist mit 7 Anoden bestückt. Anoden-Baum...
- Seite 17 100 402 100 402 100 402 Anzeige 100 275 100 275 100 275 Wippenschalter 100 704 100 704 100 704 Durchflussmengen-Regler 102 157 102 158 102 158 Alle Rechte und technische Änderungen vorbehalten. Die aktuelle Version finden Sie unter www.elysator.com. DE0723...
