AFRISO GWG 23 Betriebsanleitung

Grenzwertgeber für aussenbehälter
Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

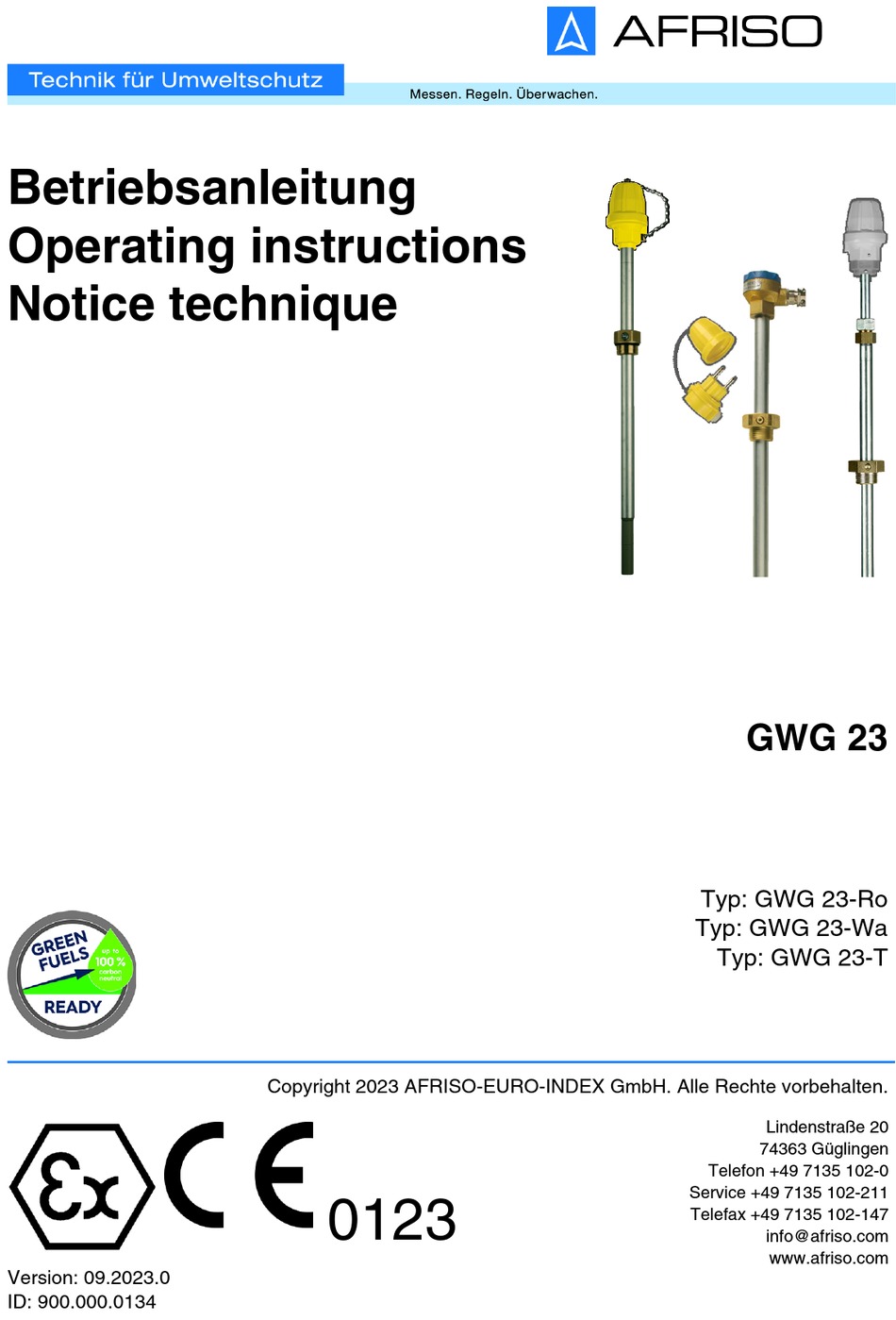

Betriebsanleitung
Operating instructions
Notice technique
Version: 09.2023.0
ID: 900.000.0134
Copyright 2023 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
0123
GWG 23
Typ: GWG 23-Ro
Typ: GWG 23-Wa
Typ: GWG 23-T
Lindenstraße 20
74363 Güglingen
Telefon +49 7135 102-0
Service +49 7135 102-211
Telefax +49 7135 102-147
info@afriso.com
www.afriso.com
