AFRISO FTM T Betriebsanleitung

Temperatur- und feuchtesensor
Vorschau ausblenden Andere Handbücher für FTM T:

Werbung

Betriebsanleitung
Temperatursensor FTM T
Temperatur- und Feuchtesensor FTM TF
FTM T
FTM TF
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
03.2014 0
854.000.0677
# 78144
# 78145
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
74363 Güglingen
Telefon +49 7135-102-0
Service +49 7135-102-211
Telefax +49 7135-102-147
info@afriso.de
www.afriso.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AFRISO FTM T

  • Seite 1 Industrie und Umweltschutz Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.de www.afriso.de Betriebsanleitung Temperatursensor FTM T Temperatur- und Feuchtesensor FTM TF FTM T # 78144 FTM TF # 78145  Vor Gebrauch lesen! ...
  • Seite 2: Inhaltsverzeichnis

    -Funks ............12 ® Weiterführende Informationen zu EnOcean -Funksystemen ....15 Außerbetriebnahme und Entsorgung ..............16 Ersatzteile und Zubehör ..................16 10 Gewährleistung ...................... 16 11 Urheberrecht ......................16 12 Kundenzufriedenheit ....................16 13 Adressen ....................... 16 FTM T / FTM TF...
  • Seite 3: Zu Dieser Betriebsanleitung

    Bei Nichtbeachtung folgt Tod oder schwere Kör- perverletzung. WARNUNG Möglicherweise drohende Gefahr! Bei Nichtbeachtung kann Tod oder schwere Kör- perverletzung folgen. VORSICHT Gefährliche Situation! Bei Nichtbeachtung kann leichte oder mittlere Kör- perverletzung oder Sachschaden folgen. FTM T / FTM TF...
  • Seite 4: Sicherheit

    ® werden über EnOcean -Funktelegramme gesendet. Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung FTM T und FTM TF dürfen insbesondere in folgenden Fällen nicht verwendet werden: • Explosionsgefährdete Umgebung Bei Betrieb in explosionsgefährdeten Bereichen kann Funken- bildung zu Verpuffungen, Brand oder Explosionen führen.
  • Seite 5: Qualifikation Des Personals

    Produkts, vor allem bei unsachgemäßem Gebrauch des Produkts, Missbrauch oder Störungen des Anschlusses, Störungen des Produkts oder der angeschlossenen Produkte entstehen. Für nicht bestimmungsgemäße Verwendung haftet weder der Hersteller noch die Vertriebsfirma. Für Druckfehler übernimmt der Hersteller keine Haftung. FTM T / FTM TF...
  • Seite 6: Produktbeschreibung

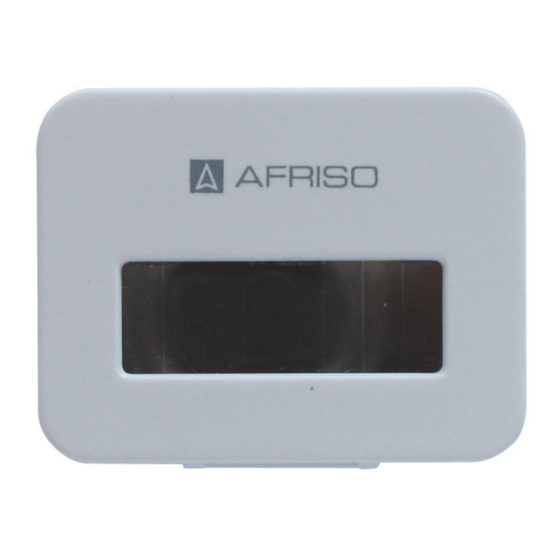

    Produktbeschreibung Produktbeschreibung FTM T und FTM TF messen die Umgebungstemperatur. FTM TF misst zusätzlich die Feuchte der Umgebungsluft. Die ermittelten ® Messwerte werden über ein EnOcean -Funksignal gesendet. Eine Solarzelle erzeugt die hierfür nötige Energie. Für den Einsatz in dunkler Umgebung kann eine Batterie eingesetzt werden.
  • Seite 7: Technische Daten

    Temperatureinsatzbereich Umgebung 0 °C bis +40 °C Lagerung -20 °C bis +60 °C Max. Luftfeuchtigkeit nicht kondensierend Spannungsversorgung über Solarzelle Energy Harvesting über Lithium-Batterie ½ AA 3,6 V DC Elektrische Sicherheit Schutzklasse EN 60730-1 (SELV) FTM T / FTM TF...
  • Seite 8: Zulassungen, Prüfungen Und Konformitäten

    A5-02-05 (FTM T) (EEP) A5-04-01 (FTM TF) Telekommunikationsrichtlinie EN 301489-3, EN 300220-1, 1999/5/EG EN 300220-2, EN 50371 Ökodesign-Richtlinie 2009/125/EG Zulassungen, Prüfungen und Konformitäten Temperatursensor FTM entspricht der EMV-Richtlinie 2004/108/EG, der Telekommunikationsrichtlinie 1999/5/EG und der Ökodesign- Richtlinie 2009/125/EG. FTM T / FTM TF...
  • Seite 9: Transport Und Lagerung

    Produkt nicht werfen oder fallen lassen. VORSICHT Beschädigung des Produkts durch unsachgemäße Lagerung.  Produkt gegen Stöße geschützt lagern.  Produkt nur in trockener und sauberer Arbeitsumgebung lagern.  Produkt nur innerhalb des zulässigen Temperaturbereichs la- gern. FTM T / FTM TF...
  • Seite 10: Montage Und Inbetriebnahme

    Die LRN-Taste am FTM mit einem stumpfen, nicht leitenden Gegenstand drücken. Bei Drücken mit dem Finger, statische Entladungen vermeiden!  ® FTM sendet ein Lern-Telegramm (LRNTEL) an die EnOcean Zentrale.  ® FTM ist mit der EnOcean -Zentrale verbunden. Abdeckung einsetzen. FTM T / FTM TF...
  • Seite 11: Produkt Montieren

    Bei Bedarf kann der mitgelieferte Halter verwendet werden. Mit den Klebepunkten kann der Halter an Wände geklebt werden. Halter an die Wand oder an ein Rohr montieren. FTM auf den Halter schieben bis er hörbar einrastet. FTM T / FTM TF...
  • Seite 12: Allgemeines Zu Enocean -Funk

    Personen und Gegenstände im Raum reduzieren eventuell die Reichweite. Reserve in der Reichweitenplanung ist daher erforderlich, um eine zuverlässige Funktion des Funksystems auch bei ungünstigen Ver- hältnissen zu erreichen. Robuste und zuverlässige Installation im Gebäude erreicht man durch ausreichend Reichweitenreserve. FTM T / FTM TF...
  • Seite 13 Stelle kann leicht alternativen Funkweg bieten. Wichtige Gegebenheiten, die die Funkreichweite reduzieren: • Metalltrennwände oder hohle Wände mit Dämmwolle auf Metall- folie • Zwischendecken mit Paneelen aus Metall oder Kohlefaser • Stahlmobiliar oder Glas mit Metallbeschichtung FTM T / FTM TF...
  • Seite 14 Funkverstärkers, dem so genannten "Repeater" sehr hilfreich sein. Er nimmt das Funksignal auf und gibt es weiter, dadurch kann nahe- zu eine Verdopplung der Reichweite erzielt werden. Auf 2-level Funktion umschaltbare Repeater erlauben die Kaskadierung über zwei Repeater. FTM T / FTM TF...
  • Seite 15: Weiterführende Informationen Zu Enocean

    übliche Änderungen der Umgebungsbedingungen. ® Weiterführende Informationen zu EnOcean -Funksystemen Mehr Informationen zu Planung, Installation und Betrieb von ® EnOcean -Funksystemen unter: www.enocean.com/de • Funkstandard • Funktechnologie • AN001 • AN102 • AN103 • AN201 FTM T / FTM TF...
  • Seite 16: Außerbetriebnahme Und Entsorgung

    Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 13 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. FTM T / FTM TF...
