Webasto Air Top 2000 ST Einbaudokumentation Seite 10

Ford Transit Custom
Elektrik
Kabelbaumverlegung
1 Kabelbaum Bedienelement zur rechten B-
Säule, an der B-Säule nach oben und weiter
zum Einbauort Bedienelement verlegen
2 Klebesockel, Kabelbinder [2x]
1
1
2
Plus- und Masseleitung
1 Masseleitung, Kabelschuh an Batterie-
Minuspol
2 Plusleitung, Kabelschuh an Batterie- Pluspol
Ident.-Nr.: 1320552B
Kabelbaumverlegung
15
2 1 2
1
17
Montage Sicherungshalter
Stand: 17.06.2015
1 Kabelbaum Spannungsversorgung zur Bat-
terie verlegen
2 Klebesockel, Kabelbinder [2x]
2 1
1 Halteplatte Sicherungshalter mit Klebeband
am Batteriekasten befestigen
1
1
16
2

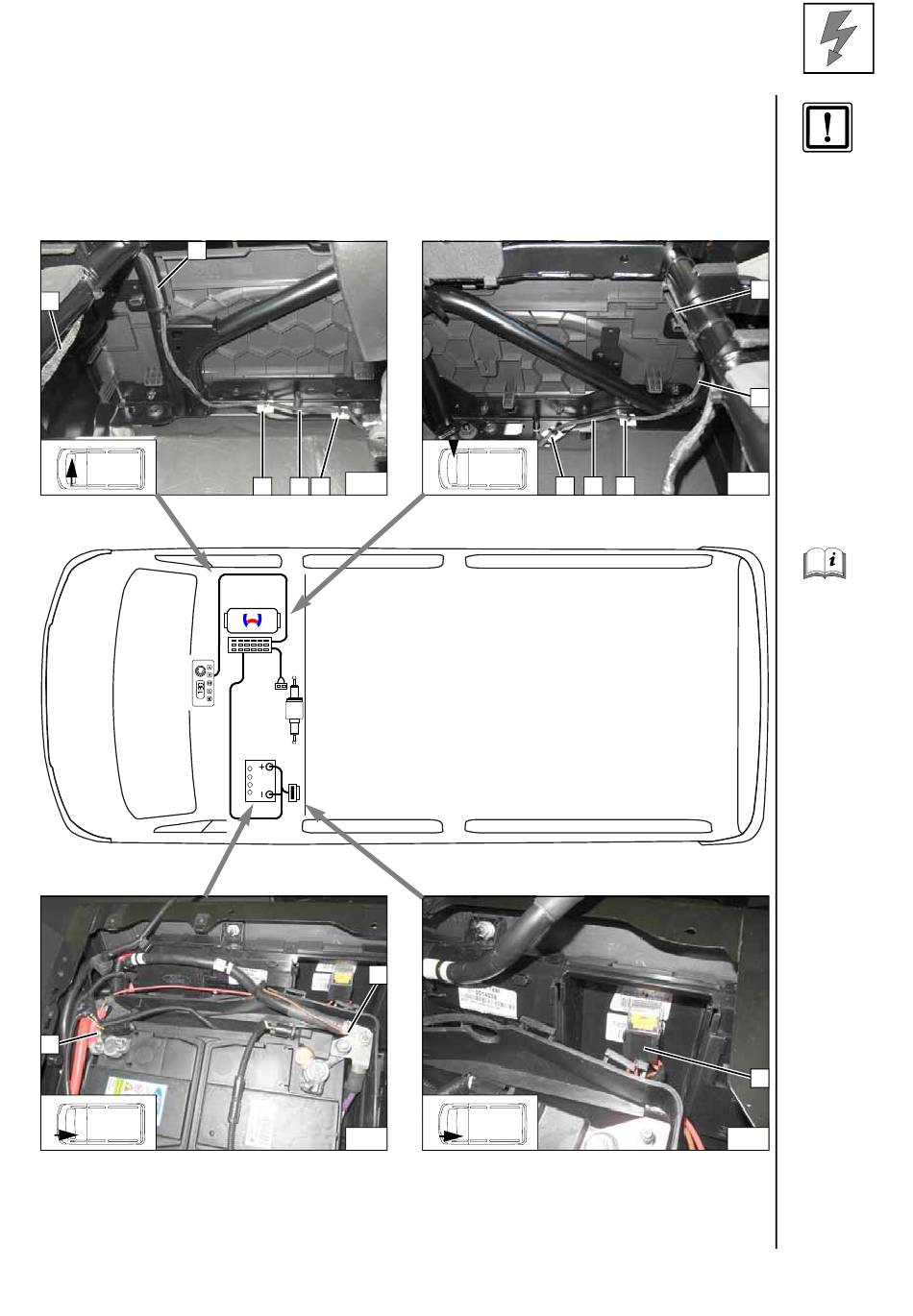

Schema
Kabel-
baumver-
legung
1
18
© Webasto Thermo & Comfort SE 10
