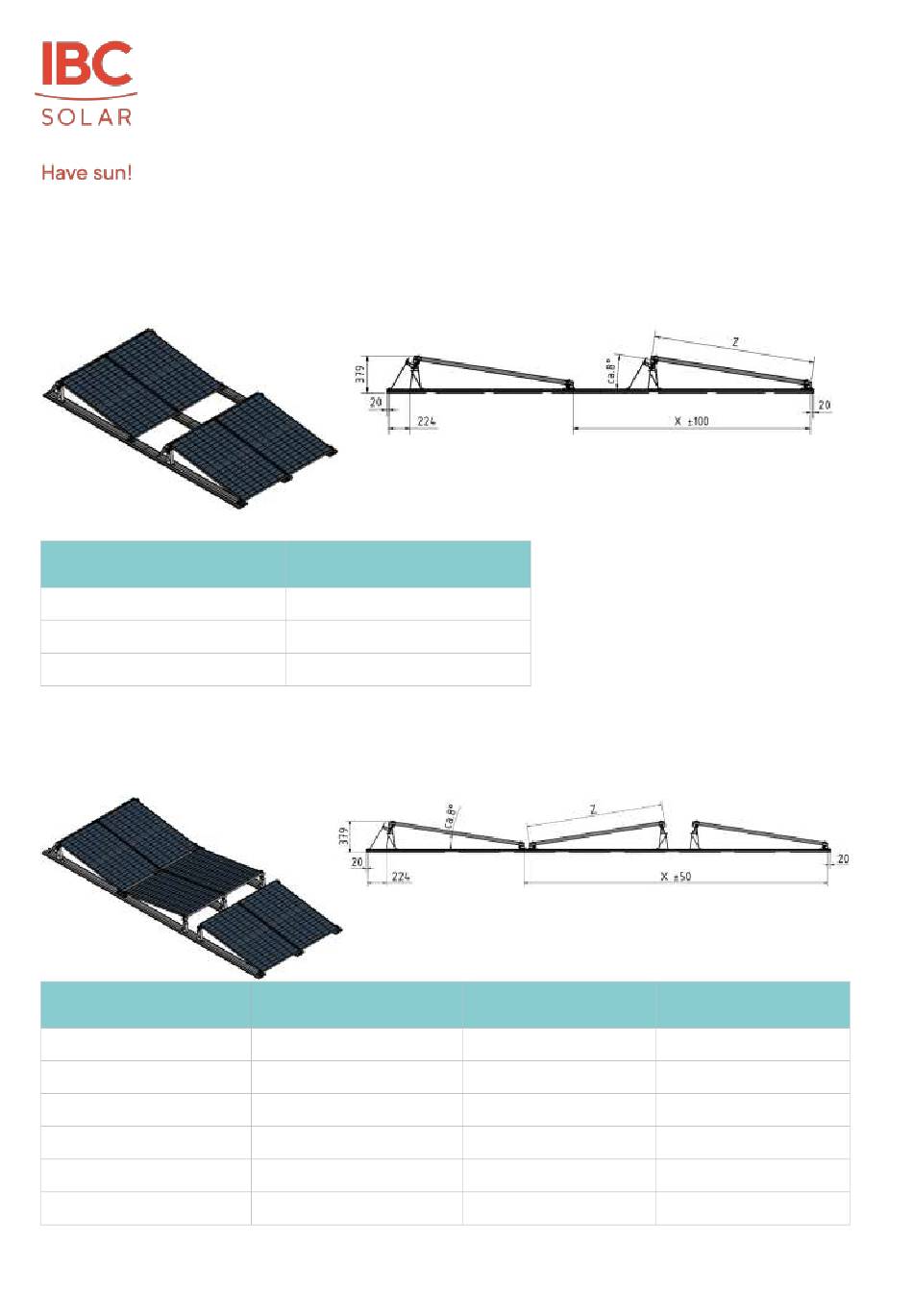

4.5 AeroFix G3 8-S (Portrait)
Südausrichtung
Sprungmaß X ±100 (mm)
2450
2650
2850
4.5 AeroFix G3 8-EW (Portrait)
Ost-Westausrichtung
Sprungmaß X ±50 (mm)
3400
3500
3600
3700
3800
3900
Version:23.01
Abbildung 5 AeroFix G3 8-S
Modullänge Z (mm)
1500 - 1699
1700 – 1899
1900 - 2100
Abbildung 6 AeroFix G3 8-EW mit Windblech- und Modulabschluss
Modulbreite Y (mm)
1500 – 1549
1550 – 1599
1600 – 1649
1650 – 1699
1700 – 1749
1750 – 1799
Stand:12/2023
Sprungmaß X ±50 (mm)
4000
4100
4200
4300
4400
4500
Modulbreite Y (mm)
1800 – 1849
1850 – 1899
1900 – 1949
1950 – 1999
2000 – 2049
2050 - 2100
Seite 15 von 87
