6 Puesta en servicio
6 Puesta en servicio
6.1 Conexión del ensamble de cables intermedio
El aparato se conecta a la fuente de corriente para soldadura a través del ensamble de cables intermedio.

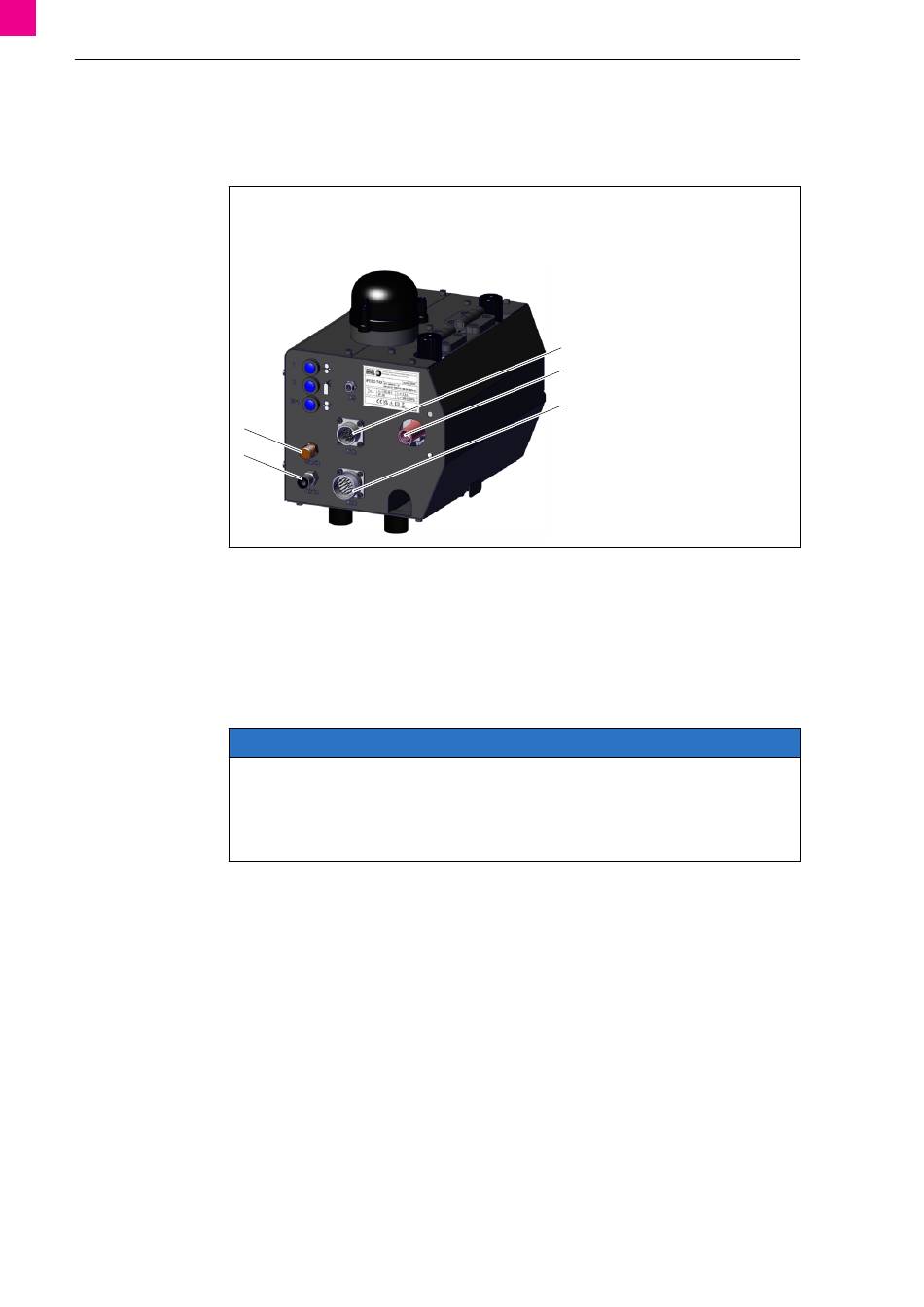

Fig. 3
A Conector del cable de control de la antorcha de
soldadura
B Conector del conductor para guía de alambre
C Conector del cable de control MPP
E
D
Conecte los dos cables de control a los conectores (A) y (C), y a la fuente de corriente.
1
Conecte el conductor para guía de alambre a la conexión (B).
2
Conecte la manguera de aire comprimido al conector del aire comprimido (D).
3
Conecte la manguera de aire comprimido al suministro de aire comprimido.
4
Conecte la manguera de aire comprimido al conector de gas de protección (E).
5
Conecte la manguera de gas de protección a la válvula reductora de presión o a línea de suministro de
6
gas de protección, y compruebe la estanqueidad.
AVISO
Daños materiales por conexiones sueltas
Si la conexión del cable de alimentación de soldadura está suelta, esto puede provocar una elevada
resistencia de contacto y llevar a un calentamiento no admisible en el conector, lo que puede influir
negativamente en el proceso de soldadura.
► Asegúrese de que el cable de alimentación de soldadura esté firmemente asentado.
ES - 10
Conexión del ensamble de cables intermedio en el aparato
D Conector del aire comprimido
E Conector del gas de protección
A
B
C
iFEED 742
