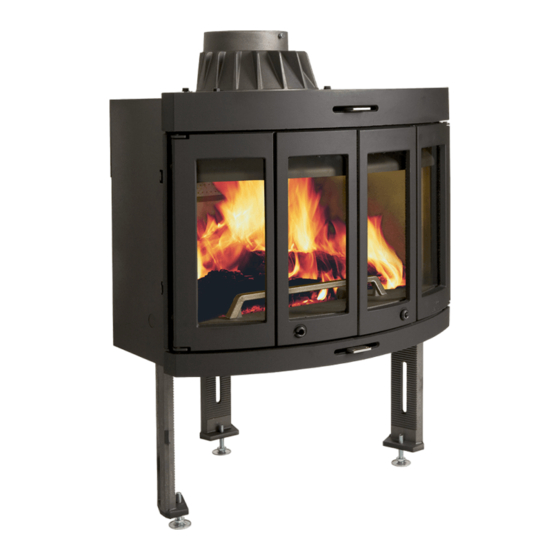

Jøtul I 400 DE
Kamineinsatz nach DIN EN 13229
DE / CH / AT- Montageanleitung mit technischen Daten
3
DE
- Lesen Sie sich vor der Verwendung das allgemeine Benutzer- und Wartungshandbuch sorgfältig
durch.
Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jotul I 400 DE
Inhaltszusammenfassung für Jotul I 400 DE
- Seite 1 Jøtul I 400 DE Kamineinsatz nach DIN EN 13229 DE / CH / AT- Montageanleitung mit technischen Daten - Lesen Sie sich vor der Verwendung das allgemeine Benutzer- und Wartungshandbuch sorgfältig durch. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte Nutzungsdauer aufzubewahren.
-
Seite 3: Inhaltsverzeichnis
DEUTSCH Inhalt 1.0 Normen und Vorschriften Dieses Produkt ist nach DIN EN 13229 geprüft worden. Vom Aufstellungshandbuch mit technischen Daten Hersteller wurde die Konformität der Feuerstätte mit den Bestimmungen dieser Norm bestätigt, die Konformitätserklärung Behördliche Auflagen ........3 ausgestellt und auf dem Gerät die CE - Kennzeichnung angebracht. -
Seite 4: Installation
DEUTSCH Holzverbrauch Der Wirkungsgrad des Modells Jøtul I 400 DE ermöglicht eine Nennheizleistung von 6 kW. Holzverbrauch bei Nennheizleistung: ca. 1,9 kg/h. Empfohlene Größe der Holzscheite: Anmachholz (klein gespaltenes Holz): Länge: ca. 20-30 cm Durchmesser: 2-5 cm Jeweils benötigte Menge: 6-8 Stück Holz (Spaltholz): Empfohlene Länge: 30 cm... -
Seite 5: Aufstellskizze
DEUTSCH Zulässiges Wärmedämm- und Vormauerungsmaterial (Mindestanforderung) - Dämmstoffe: Dämmstoffe nach AGI Arbeitsblatt Q 132 (Auszug des zul. Dämmstoff) obere Anwendungs- Dämmstoffe Lieferform Wärmeleitfähigkeit Nennrohdichte grenztemperatur Gruppe Gruppe Form Gruppe Lieferform Gruppe Grad C Gruppe kg/m Steinwolle Platten G.-Kurve 2 ergibt für den zul. Dämmstoff: Dämmstoffkennziffer nach Q 132: 12,07,21,70,09 - Vormauerung:... -
Seite 6: Schornstein Und Rauchgasrohr
Es ist unbedingt erforderlich, dass eine ungehinderte Luftzirkulation an der Luftzufuhr an der Ober- und Unterseite Jøtul I 400 DE kann so angebracht werden, dass sich die des Einsatzes stattfinden kann. Oberkante der Heißluftöffnung mindestens 350 mm unter einer Decke aus brennbarem Material befindet. -
Seite 7: Vor Der Installation
Kratzern usw. zu schützen. 3. Lösen Sie die Schrauben (M8x20 mm) zur Befestigung der Jøtul I 400 DE ist mit folgenden Bedienoptionen ausgestattet: seitlichen Brennkammerbeine. (Siehe Abb. 5 A). 4. Passen Sie die Länge der seitlichen Beine an, indem Sie die Luftzufuhr, Abb. -
Seite 8: Instandhaltung
DEUTSCH 5.0 Zusatzausstattung 3.8 Aschenkasten 1. Entfernen Sie nur Asche, wenn der Ofen kalt ist. Aschenkasten - Art.nr. 51012161 2. Lassen Sie stets etwas Asche als Schutzschicht auf dem Kaminboden liegen. Set für den Außenluftanschluss - Art.nr. 51012160 Weitere Hinweise zum Umgang mit Asche entnehmen Sie der allgemeinen Verwendungs- und Pflegeanleitung, Abschnitt 6.1 Oberer und unterer Rost, flach, BP - Art.nr. -
Seite 9: Bedienung Der Feuerstätte
DEUTSCH 6.0 Bedienung der trocken gelagert sein. Übermäßig feuchtes Holz führt verstärkt zum Schwelen mit Teer- und Kondensatbildung, wodurch der Schornstein Schaden nehem kann. In jedem Fall tritt aber eine Feuerstätte übermäßige Geräteverschmutzung auf. Die Scheitholzlänge sollte um die 33 cm liegen. Beachten Sie bitte vor der Inbetriebnahme der Feuerstätte alle nationalen und örtlichen Betriebsbedingungen und die erlaubten Holz ist ein stark entgasender Brennstoff und braucht daher viel... -
Seite 10: Reinigung Und Pflege Des Kamineinsatzes
DEUTSCH Schornstein Maximale Brenstoffaufgabemengen und Abbrand pro Stunde: Beim Betrieb einer Feuerstätte lagern sich im Feuerstätte, Anzahl Gesamtmenge Abbrand/Stunde Verbindungsstück und Schornstein brennbare Rückstände ab. Dies umso mehr wenn nasses und / oder behandeltes Holz oder Scheitholz 2-3 Scheite 2,1 kg 2,5 kg/h generell nicht zulässige Brennstoffe verwendet werden. - Seite 11 ABBILDUNGEN Abb. 1 Harmony /Panorama Flat Harmony /Panorama Flat * = Verstellbar auf 140 mm. Abmessungen beziehen sich auf nicht behandelten Produkte. Mit Behandlung können kleine Abweichungen vorkommen.
- Seite 12 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 7 Fig. 6...
- Seite 13 Fig.8 Fig. 9 Fig. 10 Fig. 11 A Fig. 11 B Fig. 12...
- Seite 14 Fig. 13 Fig. 14 Fig. 15 Fig. 16 Fig. 17...
- Seite 16 Öfen und Kaminen nach NS-EN ISO 9001 richtet. Diese Qualitätspolitik vermittelt unseren Kunden ein Gefühl von Sicherheit und Qualität, für das Jøtul mit seiner langjährigen Erfahrung seit der Firmengründung im Jahre 1853 steht. Jøtul AS, P.o. box 1411 N-1602 Fredrikstad, Norway www.jotul.com...
