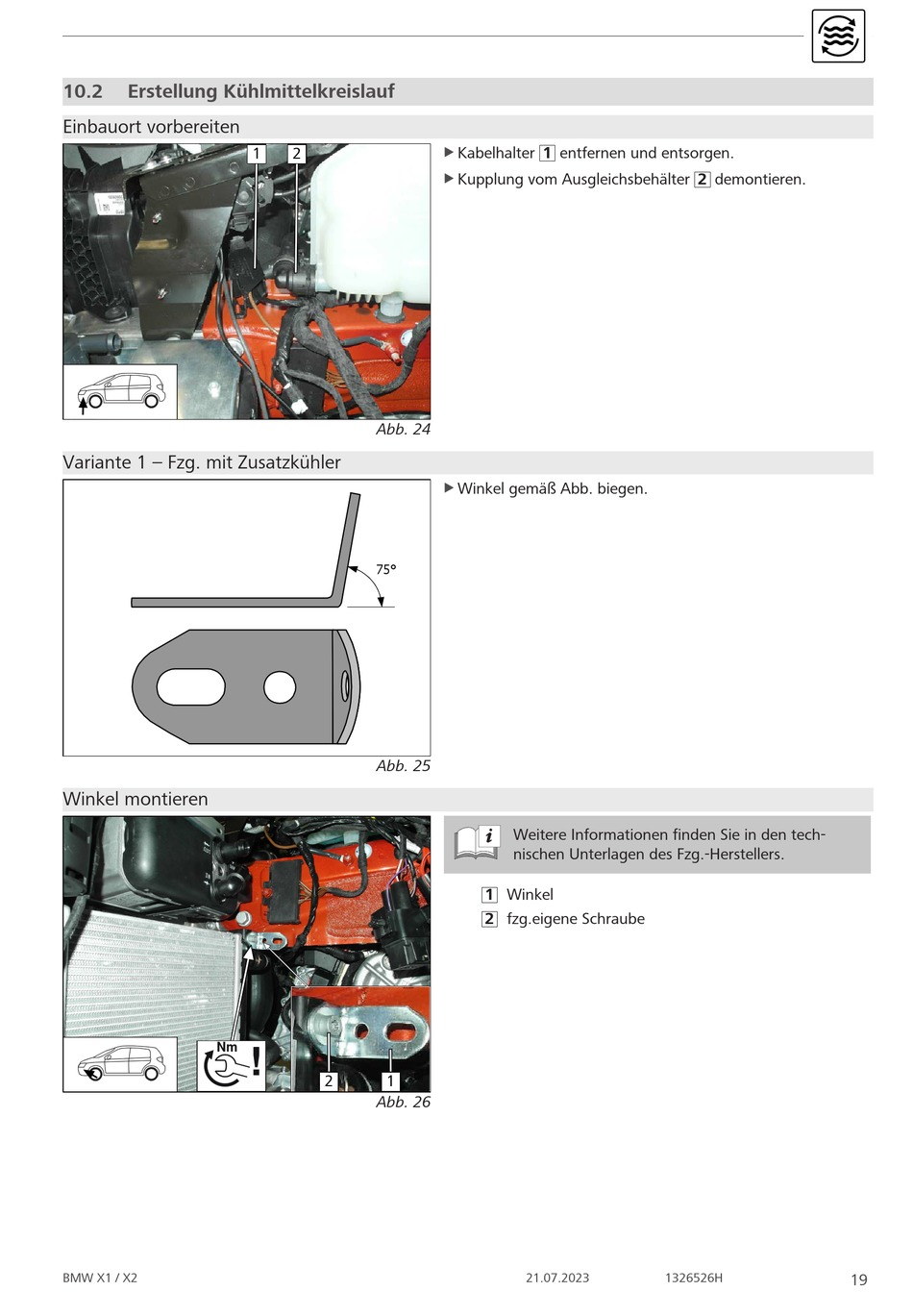

Webasto Thermo Top Evo Einbaudokumentation Seite 19

10.2 Erstellung Kühlmittelkreislauf
Einbauort vorbereiten
Variante 1 – Fzg. mit Zusatzkühler
Winkel montieren
Nm
BMW X1 / X2
1 2
Abb. 24
75°
Abb. 25
!
2 1
Abb. 26
u Kabelhalter 1 entfernen und entsorgen.
Kupplung vom Ausgleichsbehälter 2 demontieren.
u
u Winkel gemäß Abb. biegen.
Weitere Informationen finden Sie in den tech-
nischen Unterlagen des Fzg.-Herstellers.
1 Winkel
2 fzg.eigene Schraube
