TZIDC-110, TZIDC-120 DIGITALER STELLUNGSREGLER | OI/TZIDC-110/TZIDC-120-DE REV. H
3 Aufbau und Funktion

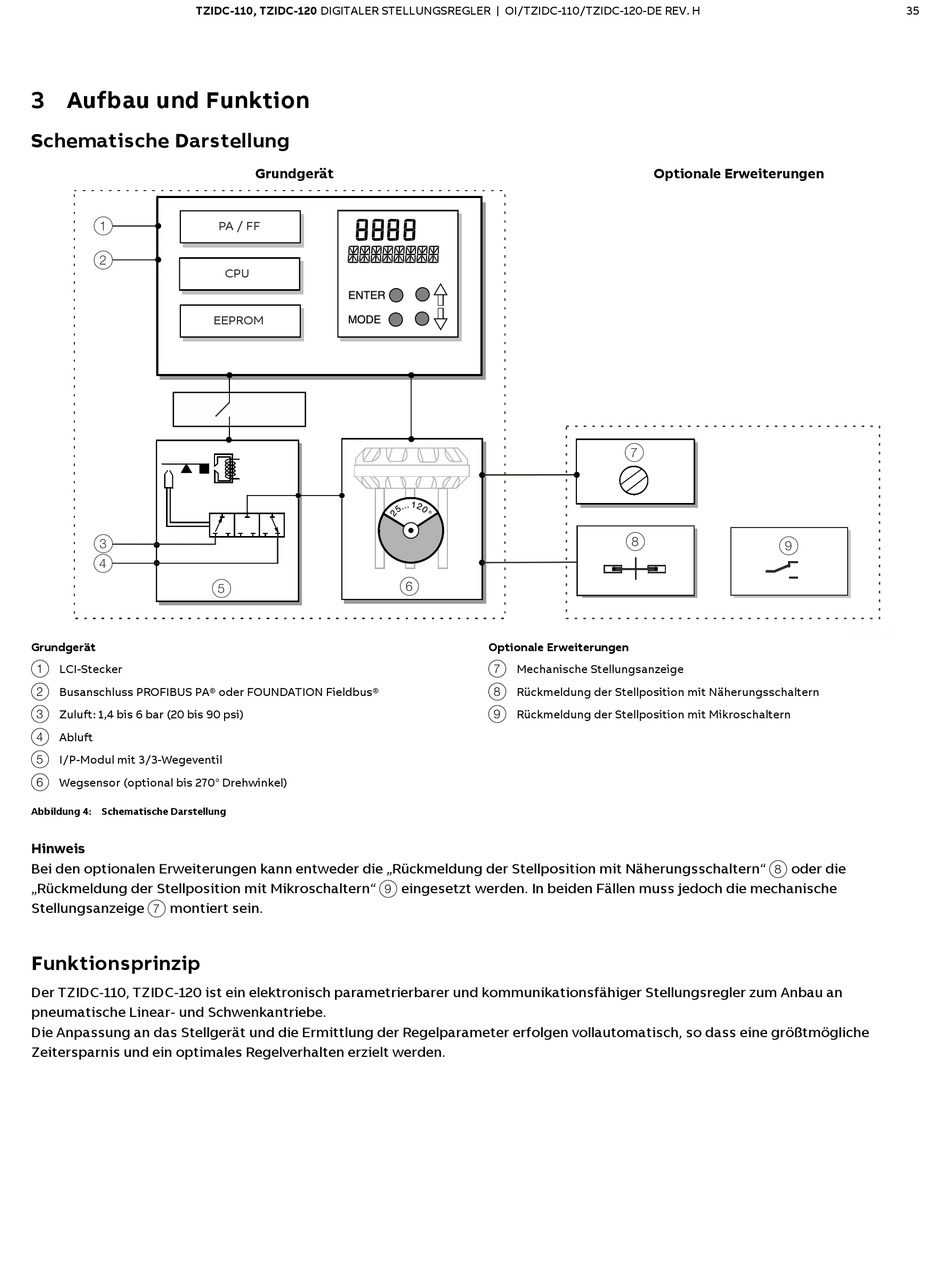

Schematische Darstellung
1
2
3
4
Grundgerät
1 LCI-Stecker
2 Busanschluss PROFIBUS PA® oder FOUNDATION Fieldbus®
3 Zuluft: 1,4 bis 6 bar (20 bis 90 psi)
4 Abluft
5 I/P-Modul mit 3/3-Wegeventil
6 Wegsensor (optional bis 270° Drehwinkel)
Abbildung 4: Schematische Darstellung
Hinweis
Bei den optionalen Erweiterungen kann entweder die „Rückmeldung der Stellposition mit Näherungsschaltern"
„Rückmeldung der Stellposition mit Mikroschaltern"
Stellungsanzeige 7 montiert sein.
Funktionsprinzip
Der TZIDC-110, TZIDC-120 ist ein elektronisch parametrierbarer und kommunikationsfähiger Stellungsregler zum Anbau an
pneumatische Linear- und Schwenkantriebe.
Die Anpassung an das Stellgerät und die Ermittlung der Regelparameter erfolgen vollautomatisch, so dass eine größtmögliche
Zeitersparnis und ein optimales Regelverhalten erzielt werden.
Grundgerät
PA / FF
CPU
EEPROM
5
9
6
Optionale Erweiterungen
7 Mechanische Stellungsanzeige
8 Rückmeldung der Stellposition mit Näherungsschaltern
9 Rückmeldung der Stellposition mit Mikroschaltern
eingesetzt werden. In beiden Fällen muss jedoch die mechanische
Optionale Erweiterungen
7
8
9
8 oder die
