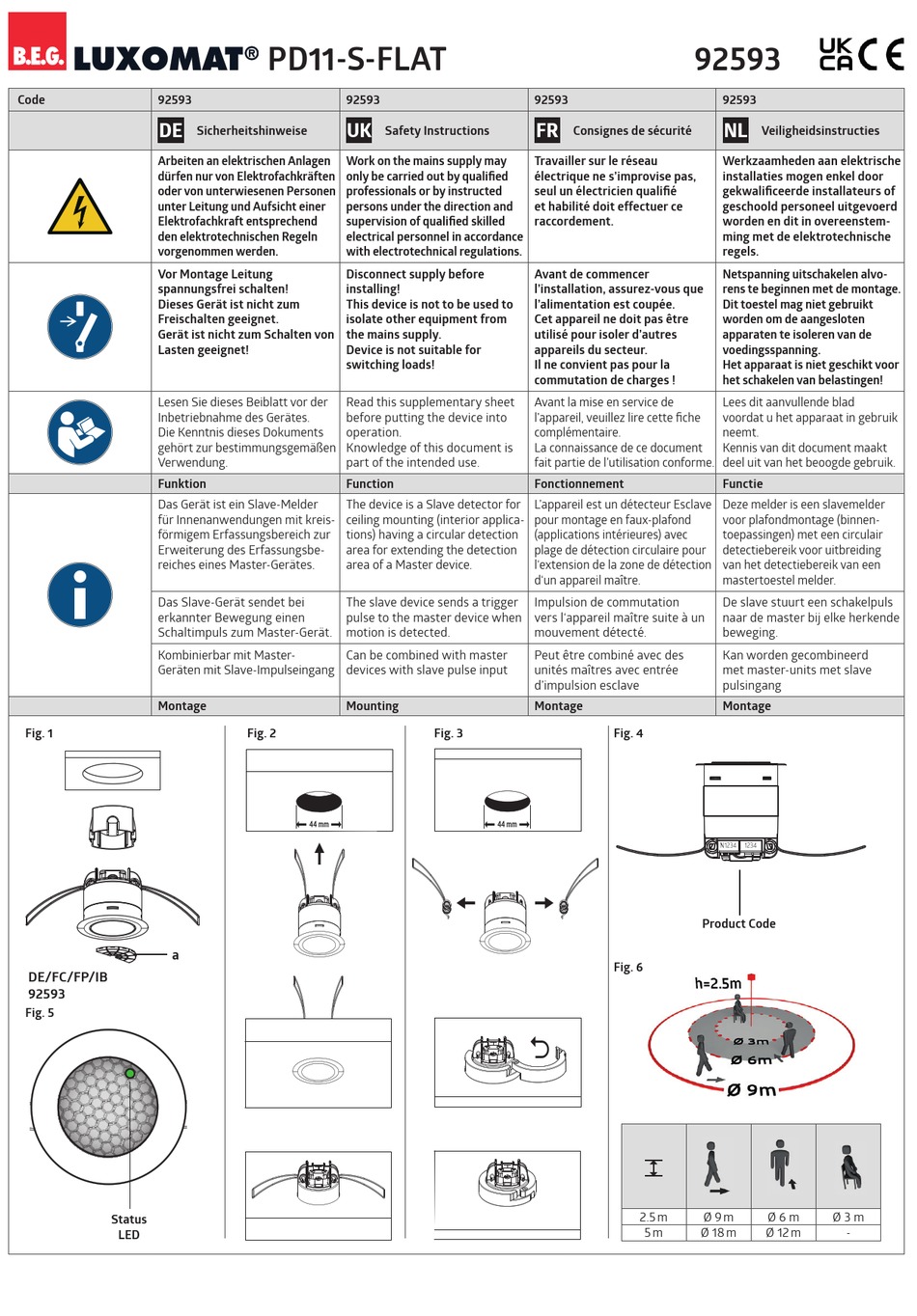

B.E.G. LUXOMAT PD11-S-FLAT Bedienungsanleitung

Code 92593
DE
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend
den elektrotechnischen Regeln
vorgenommen werden.
Vor Montage Leitung
spannungsfrei schalten!
Dieses Gerät ist nicht zum
Freischalten geeignet.
Gerät ist nicht zum Schalten von
Lasten geeignet!
Lesen Sie dieses Beiblatt vor der
Inbetriebnahme des Gerätes.
Die Kenntnis dieses Dokuments
gehört zur bestimmungsgemäßen
Verwendung.
Funktion
Das Gerät ist ein Slave-Melder
für Innenanwendungen mit kreis-
förmigem Erfassungsbereich zur
Erweiterung des Erfassungsbe-
reiches eines Master-Gerätes.
Das Slave-Gerät sendet bei
erkannter Bewegung einen
Schaltimpuls zum Master-Gerät.
Kombinierbar mit Master-
Geräten mit Slave-Impulseingang
Montage
Fig. 1
a
DE/FC/FP/IB
92593
Fig. 5
Status
LED
PD11-S-FLAT
92593
UK
Sicherheitshinweise
Work on the mains supply may
only be carried out by qualifi ed
professionals or by instructed
persons under the direction and
supervision of qualifi ed skilled
electrical personnel in accordance
with electrotechnical regulations.
Disconnect supply before
installing!
This device is not to be used to
isolate other equipment from
the mains supply.
Device is not suitable for
switching loads!
Read this supplementary sheet
before putting the device into
operation.
Knowledge of this document is
part of the intended use.
Function
The device is a Slave detector for
ceiling mounting (interior applica-
tions) having a circular detection
area for extending the detection
area of a Master device.
The slave device sends a trigger
pulse to the master device when
motion is detected.
Can be combined with master
devices with slave pulse input
Mounting
Fig. 2
 
44 mm

92593
FR
Safety Instructions
Travailler sur le réseau
électrique ne s'improvise pas,
seul un électricien qualifi é
et habilité doit effectuer ce
raccordement.
Avant de commencer
l'installation, assurez-vous que
l'alimentation est coupée.
Cet appareil ne doit pas être
utilisé pour isoler d'autres
appareils du secteur.
Il ne convient pas pour la
commutation de charges !
Avant la mise en service de
l'appareil, veuillez lire cette fi che
complémentaire.
La connaissance de ce document
fait partie de l'utilisation conforme.
Fonctionnement
L'appareil est un détecteur Esclave
pour montage en faux-plafond
(applications intérieures) avec
plage de détection circulaire pour
l'extension de la zone de détection
d'un appareil maître.
Impulsion de commutation
vers l'appareil maître suite à un
mouvement détecté.
Peut être combiné avec des
unités maîtres avec entrée
d'impulsion esclave
Montage
Fig. 3
 
44 mm
 

92593
92593
NL
Consignes de sécurité
Werkzaamheden aan elektrische
installaties mogen enkel door
gekwalifi ceerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstem-
ming met de elektrotechnische
regels.
Netspanning uitschakelen alvo-
rens te beginnen met de montage.
Dit toestel mag niet gebruikt
worden om de aangesloten
apparaten te isoleren van de
voedingsspanning.
Het apparaat is niet geschikt voor
het schakelen van belastingen!
Lees dit aanvullende blad
voordat u het apparaat in gebruik
neemt.
Kennis van dit document maakt
deel uit van het beoogde gebruik.
Functie
Deze melder is een slavemelder
voor plafondmontage (binnen-
toepassingen) met een circulair
detectiebereik voor uitbreiding
van het detectiebereik van een
mastertoestel melder.
De slave stuurt een schakelpuls
naar de master bij elke herkende
beweging.
Kan worden gecombineerd
met master-units met slave
pulsingang
Montage
Fig. 4
N1234 1234
Product Code
Fig. 6
2.5 m Ø 9 m
5 m Ø 18 m
Veiligheidsinstructies
Ø 6 m Ø 3 m
Ø 12 m -
