Informationen für den Programmierer
3D-Werkzeugkorrekturen – CUT3DFS

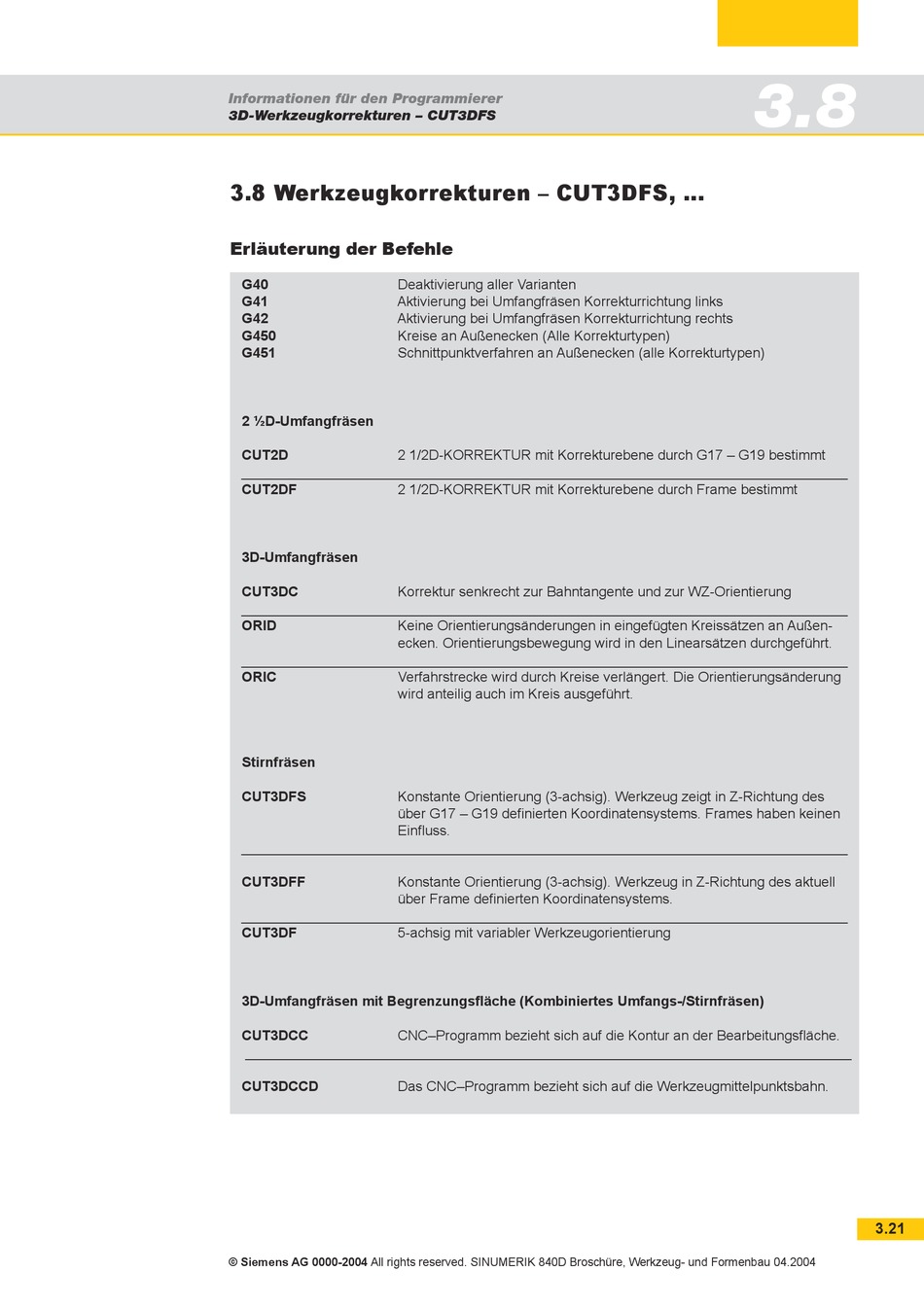

3.8 Werkzeugkorrekturen – CUT3DFS, ...
Erläuterung der Befehle
G40 Deaktivierung aller Varianten
G41 Aktivierung bei Umfangfräsen Korrekturrichtung links
G42 Aktivierung bei Umfangfräsen Korrekturrichtung rechts
G450 Kreise an Außenecken (Alle Korrekturtypen)
G451 Schnittpunktverfahren an Außenecken (alle Korrekturtypen)
2 ½D-Umfangfräsen
CUT2D 2 1/2D-KORREKTUR mit Korrekturebene durch G17 – G19 bestimmt
______________________________________________________________________________
CUT2DF 2 1/2D-KORREKTUR mit Korrekturebene durch Frame bestimmt
3D-Umfangfräsen
CUT3DC Korrektur senkrecht zur Bahntangente und zur WZ-Orientierung
______________________________________________________________________________
ORID Keine Orientierungsänderungen in eingefügten Kreissätzen an Außen-
ecken. Ori en tie rungs be we gung wird in den Linearsätzen durchgeführt.
______________________________________________________________________________
ORIC Verfahrstrecke wird durch Kreise verlängert. Die Orientierungsänderung
wird anteilig auch im Kreis ausgeführt.
Stirnfräsen
CUT3DFS Konstante Orientierung (3-achsig). Werkzeug zeigt in Z-Richtung des
über G17 – G19 deÞ nierten Ko or di na ten sys tems. Frames haben keinen
Einß uss.
______________________________________________________________________________
CUT3DFF Konstante Orientierung (3-achsig). Werkzeug in Z-Richtung des aktuell
über Frame deÞ nierten Koordinatensystems.
______________________________________________________________________________
CUT3DF 5-achsig mit variabler Werkzeugorientierung
3D-Umfangfräsen mit Begrenzungsß äche (Kombiniertes Umfangs-/Stirnfräsen)
CUT3DCC CNC–Programm bezieht sich auf die Kontur an der Bearbeitungsß äche.
______________________________________________________________________________
CUT3DCCD Das CNC–Programm bezieht sich auf die Werkzeugmittelpunktsbahn.
