Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie ist online auf unserer Website verfügbar und gibt den jeweils
aktuellen Stand der Hardware wieder. Das Urheberrecht für diese Anleitung liegt allein bei der KACO new energy GmbH.
iOS-App

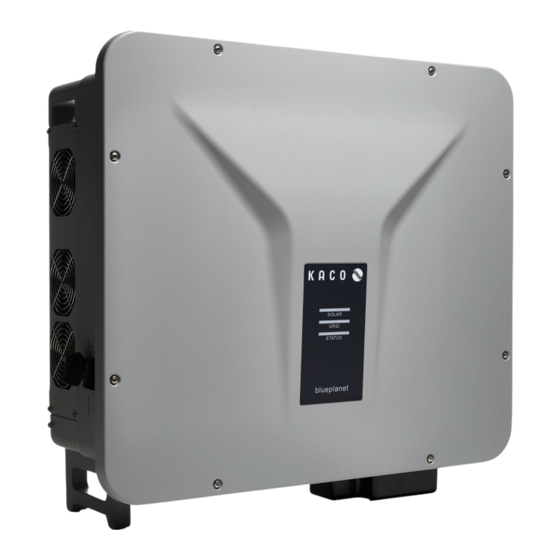

KACO blueplanet 50.0 NX3 M5
KACO blueplanet 60.0 NX3 M5
Installation Video
50.0-60.0 NX3
Werbung
Verwandte Anleitungen für Kaco blueplanet 50.0 NX3 M5
Inhaltszusammenfassung für Kaco blueplanet 50.0 NX3 M5
- Seite 1 50.0-60.0 NX3 Diese Anleitung ist Bestandteil des Produktes und muss beachtet werden. Sie ist online auf unserer Website verfügbar und gibt den jeweils aktuellen Stand der Hardware wieder. Das Urheberrecht für diese Anleitung liegt allein bei der KACO new energy GmbH.
- Seite 2 Rechtliche Bestimmungen Die in diesem Dokument enthaltenen Informationen sind Eigentum der KACO new energy GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der KACO new energy GmbH. KACO Garantie Sie finden die aktuellen Garantiebestimmungen im Download-Bereich auf unserer Website http://www.kaco-...
- Seite 3 Photovoltaik-Netzeinspeise-Wechselrichter Voraussetzungen ..........32 Normative Voraussetzung ........ 32 Inhalt Konfiguration und Bedienung ......32 Allgemeine Informationen ....... 1 Startbedingung ..........32 Erstinbetriebnahme .......... 33 Hinweise zu diesem Dokument ......1 Berechtigungen ..........33 Weiterführende Informationen ......1 Betriebssystem und Systemkonfiguration ..34 Gestaltungsmerkmale ........
- Seite 4 Automatisches Update für iOS- bzw. Android-App EU-Konformitätserklärung Zertifikate Länderspezifische Zertifikate – Zertifikate für spezifische Zertifikate Baugruppen Gestaltungsmerkmale 1.3.1 Verwendete Symbole Allgemeines Gefahrensymbol Feuer und Explosionsgefahr Elektrische Spannung Verbrennungsgefahr Erdung – Schutzleiter Seite 1 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 5 • Ausbildung für die Installation und Inbetriebnahme von elektrischen Geräten und Anlagen. • Kenntnis der gültigen Normen und Richtlinien. • Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 2...
- Seite 6 Anforderungen finden Sie an der rechten Seitenwand des Produktes das Typenschild mit folgenden Daten: – Produktname – Teilenummer – Seriennummer – Herstellungsdatum – Technische Daten – Entsorgungshinweis – Prüfzeichen, CE-Kennzeichen Abb. 1. Typenschild Seite 3 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 7 Das Gerät ist für den Einsatz im Außen- und Innenbereich vorgesehen und darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch KACO new energy und den Netzbetreiber freigegeben ist. Das Gerät darf nur bei festem Anschluss an das öffentliche Stromnetz betrieben werden. Die Länderauswahl und die Netztypauswahl müssen dem jeweiligen Standort und Netztyp entsprechen.
- Seite 8 IEC 60364-6 6.4.3.3 beschreibt zwei Möglichkeiten für diesen Fall. Entweder müssen Geräte mit integriertem Überspannungsableiter abgetrennt werden, oder sollte dies nicht praktikabel sein, darf die Prüfspannung auf 250 V herabgesetzt werden. Seite 5 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 9 Bezugszähler Der Bezugszähler wird vom Energieversorger vorgeschrieben und installiert. Dieser misst die bezogene Energie. Integrierte DC-Trennschalter Verwenden Sie die integrierten DC-Trennschalter, um das Gerät vom PV-Generator zu trennen. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 6...
- Seite 10 Kurzschlussstrom unter allen vorhersehbaren Bedingungen kleiner oder gleich dem I des Wechselrichters ist. Das SCmax Design darf in keinem Fall zu einem Kurzschlussstrom größer als der I des Wechselrichters führen. SCmax Seite 7 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 11 Eastron SDM630 (NX3 meter) - CT Version 3016563 Option: Eastron SDM630 CT - 250/5A 3016564 (um hohe Systemströme zu verarbeiten) Eastron SDM630 CT - 400/5A 3016565 (um hohe Systemströme zu verarbeiten) KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 8...
- Seite 12 Für den sicheren Transport des Produkts verwenden Sie die in die Kartonage eingebrachten Halteöffnungen. Verpackung Faltkartonage Höhe x Breite x Tiefe 880 x 710 x 410 Gesamtgewicht 49,6 kg Seite 9 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 13 Wechselrichter ist für die Montage an einer massiven Wand geeignet, die senkrecht oder nach hinten geneigt ist (max. 15°). Es wird davon abgeraten, den Wechselrichter an einer Wand aus Gipskartonplatten oder ähnlichen Materialien zu installieren. Der Wechselrichter kann während des Betriebs Geräusche verursachen. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 10...
- Seite 14 6. Legen Sie die Schutzverpackung wieder in die Verpackung. 7. Heben Sie das Gerät an den vorgesehenen Stellen an (siehe Abb. 7). » Mit der Montage des Gerätes fortfahren Seite 11 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 15 HINWEIS: Auf korrekte Ausrichtung der Halterung achten. 3. Halterung mit geeignetem Befestigungsmaterial aus dem Montage-Set an der Wand befestigen [ W-14]. » Mit der Montage des Gerätes fortfahren. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 12...
- Seite 16 » Gerät ist montiert. Mit der elektrischen Installation fortfahren. Abb. 10. Wechselrichter in die Wandhalterung einsetzen Abb. 11. Überprüfen des sicheren Sitzes des Geräts Abb. 12. Wechselrichter sichern Seite 13 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 17 B DC-Steckverbinder für PV-Generator AC-Anschlussbuchse C COM 1 – Anschluss der Kommunikationseinheit (KACO G COM 4 und 5 – Anschluss des Rundsteueranlage / NA- Connect-NX) Schutzeinrichtung D Position des Potentialausgleichs KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 14...
- Seite 18 Kabelfarbe Gelb-Grün Schnittstellen RS485 Anschlussart Verdrilltes Kabel mit Abschirmung Leitungsquerschnitt für 0,2 – 0,5 mm Kabelterminal Ethernetkabeltyp Kategorie 5 RCR/NS – Schutzverbindungsart RJ45 RCR/NS – Schutzkabelart Kategorie 5 Seite 15 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 19 Für die TT-Netzstruktur muss der Effektivwert der Spannung zwischen dem Neutralleiter und dem Erdleiter weniger als 20V betragen. Die von KACO unterstützten Netztypen sind TN-S, TN-C, TN-C-S, TT, wie in der untenstehenden Abbildung dargestellt 7.4.1 Netzanschluss vorbereiten Eine Anschlussleitung mit 5 Adern liegt bereit.
- Seite 20 Festen Sitz aller angeschlossenen Leitungen prüfen. 7. Befestigen Sie die AC/COM-Abdeckung mit Schrauben und ziehen Sie die Kabelverschraubung fest. (siehe Abb. 21). » Das Gerät ist an das Stromnetz angeschlossen. Seite 17 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 21 HINWEIS Wenn die Installationsspezifikation ein Fehlerstrom-Schutzschalter verlangt, muss ein RCD Typ A verwendet werden. Bei Fragen zum geeigneten Typ, kontaktieren Sie bitte den Installateur oder unseren KACO new energy Kundenservice. HINWEIS Bei hohem Leitungswiderstand, das heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im Einspeisebetrieb die Spannung an den Netzklemmen des Gerätes.
- Seite 22 Beim Verlegen ist der zulässige Biegeradius von mindestens 4x dem Kabeldurchmesser einzuhalten. Zu große Biegekräfte gefährden die Schutzart. › Vor der Steckverbindung müssen alle mechanischen Lasten abgefangen werden. › Starre Anschlüsse sind an DC-Steckverbindern nicht zulässig. Seite 19 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 23 Die MPP-Spannung kann für jeden MPP-Tracker unterschiedlich sein. Die Versorgung erfolgt über separate, unabhängig voneinander arbeitende MPP-Tracker (MPP-Tracker PV1, PV2, PV3, PV4 und PV5). Die MPP-Spannung der Stränge am selben MPP-Tracker muss jedoch gleich sein. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 20...
- Seite 24 Das Gerät ist mit einer Reserve an DC-Kurzschluss-Stromfestigkeit ausgelegt. Dies ermöglicht eine Überdimensionierung des angeschlossenen PV-Generators. Die absolute Grenze für den PV-Generator ist der Wert des max. Kurzschlussstrom (l max) und der maximalen Leerlaufspannung (U max). Seite 21 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 25 HINWEIS Je nach örtlichen Installationsvorschriften kann es erforderlich sein, das Gerät mit einem zweiten Erdungsanschluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet werden. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 22...
- Seite 26 3. Beachten Sie, dass die Kommunikationseinheit fest angeschlossen ist. Das Etikett auf dem Gerät muss sichtbar sein. » Die Kommunikationseinheit ist an das Gerät angeschlossen. Abb. 30. Kappe entfernen Abb. 31. Anschluss der Kommunikationseinheit Seite 23 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 27 Gefahr der Beschädigung des Wechselrichters durch elektrostatische Entladung Interne Bauteile des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden. › Erden Sie sich, bevor Sie das Bauteil anfassen. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 24...
- Seite 28 8. Befestigen Sie die AC/COM-Abdeckung mit Schrauben und ziehen Sie 3 AC/COM-Abdeckung die Kabelbefestigung fest. 4 Kabelverschraubung »Das RS485-Kabel ist an das Gerät angeschlossen. Abb. 37. AC/COM Kabelbefestigung Abb. 38. Verbinden der Kabel mit der Klemmleiste Seite 25 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 29 Zur Verbesserung der Interferenzfreiheit der RS485-Kommunikation wird ein 3-adriges, verdrilltes Kabel empfohlen. Das Erdungskabel der 3-adrigen Leitung kann an Klemme G angeschlossen werden. Abb. 40. Verkabelungsschema für die RS485-Schnittstelle. Legende Verdrilltes Kabelpaar Erdungsanschluss DIP-Switch KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 26...
- Seite 30 Kabel vertauscht werden! Verschiedene Hersteller interpretieren die dem RS485-Protokoll zugrundeliegende Norm unterschiedlich. Bitte beachten Sie, dass die Bezeichnungen (DATA- und DATA+) für die Leiter A und B von Hersteller zu Hersteller unterschiedlich sein können. Seite 27 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 31 Der Digitaleingang des Gerätes ist für den Anschluss eines Powador-protect vorgesehen. Beim Einsatz von Geräten von Drittanbietern oder in Kombination mit KACO-Wechselrichtern müssen mindestens Interface- Switches zur Abschaltung von Fremdgeräten verwendet werden. HINWEIS Wenn der Powador-protect angeschlossen ist, müssen die Schnittstellenschutz-Parameter gemäß dem „Anwendungshinweis Powador-protect“...
- Seite 32 4. Isolieren Sie das andere Ende des Netzwerkkabels ab und Befestigen Sie den Kupferdraht an der entsprechenden Klemme am Smart-Meter. Schraubendreher-Typ: SL1.5, Anzugsmoment: 0,6 Nm (siehe Abb. 47). Abb. 44. Kabelanschlussbelegung Abb. 45. Netzwerkkabel einführen Abb. 46. Netzwerkkabel anschließen Seite 29 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 33 Überwurfmutter an. 4. Isolieren Sie das andere Ende des Netzwerkkabels ab. Befestigen Sie den Kupferdraht an der entsprechenden Klemme der Rundsteueranlage. Abb. 48. Kabelanschlussbelegung Abb. 49. Netzwerkkabel einführen KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 30...
- Seite 34 Im österreichischen Netzcode kann Pin5 als GND und Pin4 als Remote off definiert werden. Der Wechselrichter schaltet sich aus, wenn Pin 5 und Pin 4 kurzgeschlossen sind; der Wechselrichter arbeitet normal, wenn Pin 5 und Pin 4 offen sind. Seite 31 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 35 2 Prüfen Sie am Gerät, ob die LED im Einspeisemodus leuchtet. Andernfalls liegt ein Fehler im Gerät vor. Hinweis: Wenn Fehler auftreten, prüfen Sie den Fehlercode im Kapitel 10.5. » Fahren Sie mit der Einrichtung des Gerätemonitors fort. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 32...
- Seite 36 Sie das Kapitel 9.12. 9.3 Berechtigungen HINWEIS Um den vollen Funktionsumfang der „KACO NX SETUP App“ nutzen zu können, müssen alle geforderten Berechtigungen akzeptiert werden. Die App wird keine Telefondaten des Nutzers aufzeichnen. Die vorliegende Beschreibung bezieht sich auf die Firmware-Version 1.0.18. Bei aktuelleren Firmware- Versionen werden die folgenden Unterkapitel rechtzeitig aktualisiert, um Sie über neue Funktionen zu...
- Seite 37 9.4 Betriebssystem und Systemkonfiguration Die entsprechende, kostenlose App KACO NX Setup aus dem jeweiligen App-Store kann auf einem Mobilgerät (Smartphone oder Tablet) mit Android-Betriebssystem ab Version 9.0 oder IOS-Betriebssystem ab Version 11.0 installiert werden. Sie finden die Links als QR-Code auf dem Deckblatt.
- Seite 38 – Die Kommunikationseinheit ist mit einem lokalen Netzwerk (Router) verbunden, hat aber noch keine aktive Verbindung zum Webportal. Hinweis: Um für die AP-Netzwerkkonfiguration die Router-informationen erneut einzugeben, müssen Sie mit dem lokalen WLAN des Geräts Seite 35 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 39 (Gleichspannung am Wechselrichter zu niedrig oder DC-Switch ist AUS). RS485-Busverbindung zu allen bekannten Wechselrichtern ist unterbrochen. • Die Kommunikationseinheit nicht korrekt montiert oder defekt, oder die RS485-Schnittstelle des Wechselrichters defekt. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 36...
- Seite 40 Dieser Status zeigt an, dass eine kritische Fehlerinformation im Wechselrichter vorliegt, z. B. Wechselrichter beschädigt oder DSP-Reset. Die rote LED "STATUS" leuchtet auf. Dieser Status zeigt an, dass weitere Warnungen und Fehler im System aufgetreten sind. Seite 37 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 41 Abstand vom Scanner-Rahmen im » Die Verbindung zum Hotspot-WLAN wird Scanfenster. (siehe Abb. 58 hergestellt (B…). Abb. 57. Wählen Sie Abb. 58. Scannen Sie den QR-Code an <Inbetriebnahme> der Kommunikationseinheit KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 38...
- Seite 42 Verbindung wird in einem neuen Fenster angezeigt. Abb. 61. Verbinden des Wechselrichters mit dem Abb. 62. Verbinden des Mobilgeräts Abb. 63. Die Verbindung zum WLAN des Kunden mit dem Kunden-WLAN Kunden-WLAN wird hergestellt Seite 39 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 43 » Die Kommunikationseinheit ist mit Ihrem nicht in der Nähe des Wechselrichters. Mobilgerät und dem Gerät verbunden. Abb. 66. Bestätigen der Hotspot- Abb. 67. Die Verbindung zur Verbindung zum Wechselrichter Kommunikationseinheit ist hergestellt. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 40...
- Seite 44 Hinweis: Ist im Netzwerk kein Internet verfügbar, müssen Sie die Umstellung auf Sommer-/Winterzeit jeweils manuell » Zeitzone eingestellt. vornehmen. Abb. 69. Menü der Abb. 70. Einstellen der Zeitzone. Kommunikationseinheit Seite 41 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 45 Siehe Kapitel 9.12 auf Seite 51. Abb. 71. Wählen Sie Einspeise- und Abb. 72. Smart-Meter-Modell aus- Zähler-Einstellungen wählen und maximale Einspeise- leistung einstellen. Abb. 73. Blockdiagramm für dynamische Einspeisung KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 42...
- Seite 46 5. Speichern Sie die Einstellungen mit <Bestätigen>. » IP-Einstellungen erfolgreich vorgenommen. Abb. 74. Geräteparameter einstellen Abb. 75. Alle Parameter anzeigen Abb. 76. IP-Adresse einstellen Abb. 77. DNS aktivieren Abb. 78. DNS-Adresse einstellen Seite 43 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 47 - <App (local)>: lokaler Betriebsmodus ohne weitere Kommunikation. (Standard) » Betriebsmodus einstellen. 2. Speichern Sie die Auswahl mit O.K Abb. 79. Überwachung & Steuerung Abb. 80. Wählen Sie den Modus auswählen KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 44...
- Seite 48 3. Passen Sie die IP-Einstellung an, wenn die DHCP-Erkennung nicht funktioniert. » Details der WLAN-Verbindung wurden Siehe 9.7.3 auf Seite 43. eingesehen. Abb. 83. Anzeige der Details der Abb. 84. Statische IP-Adresse WLAN-Verbindung festlegen Seite 45 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 49 Verbindung. Abb. 87. Hinweis zu <Kommunikationseinheit Abb. 88. Reset / Restart der Abb. 89. Beachten Sie den Hinweis zurücksetzen> Alle Konfigurationen bleiben Kommunikationseinheit zum Zurücksetzen der unverändert. Kommunikationseinheit! KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 46...
- Seite 50 >> siehe Kapitel 9.12 auf Seite 51 oder: Einspeisewerte des ausgewählten Gerätes unter <Aktuelle Werte> anzeigen >> siehe » Gerät mit Ländereinstellung konfiguriert. Kapitel 9.9.1 Abb. 90. Wechselrichter auswählen Abb. 91. Den gewünschten Wechselrichter auswählen. Seite 47 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 51 2. Geben Sie den Code in das Feld <Passwort> ein und bestätigen Sie mit <Bestätigen>. Abb. 94. Die Warnung wird nur beim ersten Abb. 95. Wählen der Abb. 96. Genehmigung erforderlich versehentlichen Abbruchversuch angezeigt. Parametereinstellungen KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 48...
- Seite 52 Eingabe den <Bestätigen> Button betätigen. Hinweis: Mit „Select ALL“ werden alle Wechselrichter in der Kommunikations- » Modbus-Adresse konfiguriert. kette angezeigt. Abb. 99. Modbus-Adresse Menü Abb. 100. Modus-Adresse einstellen über „Stift“ öffnen Seite 49 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 53 2. Bei teilweiser Verschattung eines PV- Moduls aktivieren Sie <Schattenmanagement>, um zusätzliche » Schattenmanagement ist konfiguriert. MPP-Trackingpunkte zu erzeugen. Abb. 104. Auswahl von Abb. 105. Aktivieren von Schattenmanagement Schattenmanagement KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 50...
- Seite 54 - Wirkleistungs-Erhöhung bei Unterfrequenz P(f)-Konfiguration » Die gewünschten Funktionen sind fest definiert. 3. Bestätigen der Auswahl mit <OK>. Das Gerät führt dann einen Neustart im gewünschten Funktionsumfang durch. Seite 51 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 55 Wählen Sie <Einstellungen für Abschaltspannung>. Parameter für min./max. Startspannung und Startfrequenz definieren. Speichern Sie die Einstellungen mit <Bestätigen>. » Netzparameter bestimmt. Abb. 111. Zuschaltbedingungen Abb. 112. Einstellen der Netzparameter KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 52...
- Seite 56 Abschaltzeit mit der zugehörigen Spannung. 3. Speichern Sie die Einstellungen mit <Bestätigen>. » Spannungsschutz ist definiert. Abb. 115. Einstellungen zur Abb. 116. Spannungsbereich und Spannungsabschaltung Abschaltzeiten festlegen wählen Seite 53 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 57 Neustart. 3. Einstellen der <Wiederverbindungszeit>. <Bestätigen> der Einstellungen. » Verbindungszeit wurde definiert. Abb. 119. Auswahl der Einstellungen Abb. 120. Definition der Start-up- / für Verbindungszeit Wiederverbindungszeit KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 54...
- Seite 58 Gradienten, ausgedrückt als Prozentsatz der Nennwirkleistung des Wechselrichters pro Minute, nicht überschreiten. » Leistungsbegrenzung definiert. Abb. 123. Wirkleistungs- Abb. 124. Max. Wirkleistung (AP) einstellungen auswählen und Gradienten festlegen Seite 55 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 59 Totzeit kleiner als 2 s sein muss. Hinweis: Die minimale Verzögerungszeit für die Wirkleistungs-Freigabe ist die Verzögerungszeit, während der die Wirkleistung nach Unterschreiten der Frequenz freset ansteigen kann. Abb. 128. Hysterese KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 56...
- Seite 60 Totzeit kleiner als 2 s sein muss. Hinweis: Die minimale Verzögerungszeit für die Wirkleistungs-Freigabe ist die Verzögerungszeit, während der die Wirkleistung nach Unter- schreiten der Spannung Ureset ansteigen kann. Abb. 132. Hysterese Seite 57 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 61 Fig. 130 dargestellt. Definition Übererregte Blindleistung, auch bekannt als kapazitive Blindleistung oder voreilender Leistungsfaktor. Untererregte Blindleistung, auch als induktive Blindleistung oder nacheilender Leistungsfaktor bezeichnet. Abb. 136. Lastreferenz-Pfeilsystem KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 58...
- Seite 62 3. Wählen Sie die Erregungsart aus dem Dropdown-Menü aus. Speichern Sie die Einstellungen mit <Bestätigen>. » Vorgabe Q> wurde definiert. Abb. 139. Auswahl von Abb. 140. Blindleistungs-Zielwert für <Einstellung von Vorgabe Q>. Q eingeben Seite 59 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 63 Ein Netzbetreiber kann zwei Schwellenspannungen in Prozent von Pn angeben, um die Funktion zu aktivieren oder zu deaktivieren. Die Schwellenspannungen werden normalerweise als „Lock-In“- und „Lock-Out“-Spannung bezeichnet. Abb. 143. Cos-phi(P)-Kurve KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 60...
- Seite 64 Funktion zu aktivieren oder zu deaktivieren. Die Wirkleistungs- Schwellenwerte werden normalerweise als „Lock-In“- und „Lock-Out“-Wirkleistung bezeichnet. Abb. 146. Q(U)-Kurve und Non-Hysterese Abb. 147. Q(U)-Kurve und Hysterese Seite 61 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 65 Wirkleistung sehr niedrig, kann der Wechselrichter womöglich nicht die erforderliche Blindleistung abgeben, In diesem Fall kann der Wechselrichter die Blindleistung als minimalen Cos-phi abgeben. Abb. 150. Min. Cos-phi begrenzt KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 62...
- Seite 66 Der Gradientenfaktor k kann im Bereich von 0 - 10 festgelegt werden. » Die Parameterübersicht wird angezeigt. Abb. 151. Wählen Sie LVRT. Abb. 152. Einstellen der LVRT- Parameter Seite 63 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 67 Hinweis: Der Gradientenfaktor k kann im Bereich von 0 - 10 festgelegt werden. » Die Parameterübersicht wird angezeigt. Abb. 153. Wählen von HVRT Abb. 154. Einstellen der HVRT- Parameter KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 64...
- Seite 68 Datei Update.bin. » Fahren Sie nach erfolgreicher Aktualisierung mit der Aktualisierung der Wechselrichter-Firmware fort. Abb. 157. Wählen Sie Firmware- Abb. 158. Aktualisieren Sie die Update Firmware der Kommunikationseinheit Seite 65 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 69 » Nach erfolgreichem Update ist das Gerät betriebsbereit. Abb. 159. Wählen Sie Firmware- Abb. 160. Wählen Sie Firmware- Abb. 161. Firmware für Update Update für Wechselrichter Wechselrichter und zugehörige Sicherheits-Updates KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 66...
- Seite 70 Gesamtverbrauch wird durch den zusätzlichen Smart-Meter (3-phasig) an den Wechselrichter/Datenlogger übermittelt, damit eine neue maximale Einspeiseleistung ermitteln werden kann. Vergleicht man die Einspeiseleistung einer PV-Anlage mit dem Verbrauch eines Einfamilienhaushaltes, so wird man beispielsweise die folgende Grafik erhalten. Seite 67 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 71 Die 0-Prozent-Einspeiseregel muss sicherstellen, dass keine Einspeisung in das öffentliche Netz erfolgt. Je nach Eigenverbrauch kann die Leistung der PV-Anlage so verschaltet werden, dass der Nutzer die erzeugte Energie selbst nutzt und keine Energie aus dem öffentlichen Netz bezogen wird. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 68...
- Seite 72 › Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen Elektrofachkraft geöffnet und gewartet werden. › Vor dem Öffnen des Gerätes: › AC- und DC-Seite trennen und mindestens 5 Minuten warten. Seite 69 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 73 Beachten Sie die Service- und Garantiebedingungen auf unserer Homepage. Die Reinigungsintervalle müssen an die Umgebungsbedingungen des Installationsortes angepasst werden. › In sandiger Umgebung empfehlen wir eine Reinigung der Kühlkörper alle drei Monate. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 70...
- Seite 74 Netzspannung durch Deaktivieren der externen Sicherungselemente abschalten. Gleichstromversorgung über DC-Trennschalter ausschalten. GEFAHR! Die DC-Kabel stehen weiterhin unter Strom! » Warten Sie nach dem Ausschalten 25 Minuten, bevor Sie das Gerät wieder einsetzen. Seite 71 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 75 Trennen Sie den Wechselrichter vom PV-Generator. Schließen Sie ihn nach Erlöschen der LEDs wieder an. Tritt dieser Fehler weiterhin auf, kontaktieren Sie den KACO-Service. Nr.: E32-E33 Beschreibung Schritt Netzfrequenz anormal Prüfen Sie, ob der Netzwerkcode korrekt ist. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 72...
- Seite 76 Spannung normal, schalten Sie den Trennschalter ein und fahren Sie mit dem nächsten Schritt fort. Messen Sie die Wechselspannung UL1-N，UL2-N，UL3-N mit einem Multimeter. Ist die gemessene Spannung normal, liegt ein Fehler im Gerät vor. Bitte fragen Sie den KACO-Service nach einem Gerätetausch. Überschreitet die gemessene Spannung die Sicherheitsgrenze, überprüfen Sie bitte die Systemspannung.
- Seite 77 Liegt die PV-Spannung innerhalb des MPPT-Spannungsbereichs, tauschen Sie das Gerät aus. Wird der Fehler nur für einen kurzen Zeitraum gemeldet, ist die Ursache möglicherweise ein ungeregelter Wechselrichter. Wird der Fehler zu häufig angezeigt, kontaktieren Sie den KACO- Kundendienst. Nr.: E56-...
- Seite 78 Tritt diese Warnung häufiger auf, kontaktieren Sie den KACO-Service. Nr.: W45- Beschreibung Schritt AC-Ausgang mit Überstrom Diese Warnung kann auftreten, wenn die Netzspannung gelegentlich anormal ist. Tritt diese Warnung häufiger auf, kontaktieren Sie den KACO-Service. Seite 75 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 79 PV-Strang ist invertiert Schalten Sie den DC-Schalter aus, überprüfen Sie den Anschluss des PV-Strangs und stellen Sie den umgekehrten Strang ein. Wird die Warnung weiterhin angezeigt, kontaktieren Sie den KACO-Service. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 76...
- Seite 80 Prüfen Sie dazu den Signalstatus wie Kapitel 9 auf » Fehler wurden behoben und die Status-LED an der Kommunikationseinheit Seite 35 beschrieben. leuchtet dauerhaft und signalisiert die Betriebsbereitschaft. Abb. 169. Fehler bei Verbindungsaufbau und Suche Seite 77 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 81 Gehäuseteile können im Betrieb heiß werden. › Im Betrieb nur den Gehäusedeckel des Gerätes berühren. 11.2 Anschlüsse abklemmen 11.2.1 AC-Anschluss Abb. 170. Entfernen der Gehäuseabdeckung Abb. 171. Kabelbefestigung lösen KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 78...
- Seite 82 4. Kabel entfernen und DC-Kontaktstecker mit angebrachten Schutzkappen einsetzen. (siehe Abb. 175) 1 DC- Kontaktstecker 1 Schraubendreher 2 DC+ Kontaktstecker 2 Rastklinke 3 Schutzkappen Abb. 174. Steckverbinder abstecken Abb. 175. DC-Anschlüsse versiegeln Seite 79 KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5...
- Seite 83 Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenenfalls ausreichend abtrocknen lassen. Gerät ist verpackt. Lagern Sie das Gerät an einem trockenen Ort gemäß der angegebenen Umgebungstemperatur. KACO blueplanet 50.0 NX3 M5 KACO blueplanet 60.0 NX3 M5 Seite 80...
- Seite 84 Verpackung: Sorgen Sie dafür, dass die Transportverpackung einer ordnungsgemäßen Entsorgung zugeführt wird. 13 Service und Garantie Wenden Sie sich zur Lösung eines technischen Problems mit KACO-Produkten an die Hotlines unserer Serviceabteilung. Halten Sie bitte folgende Daten bereit, damit wir Ihnen schnell und gezielt helfen können: •...
