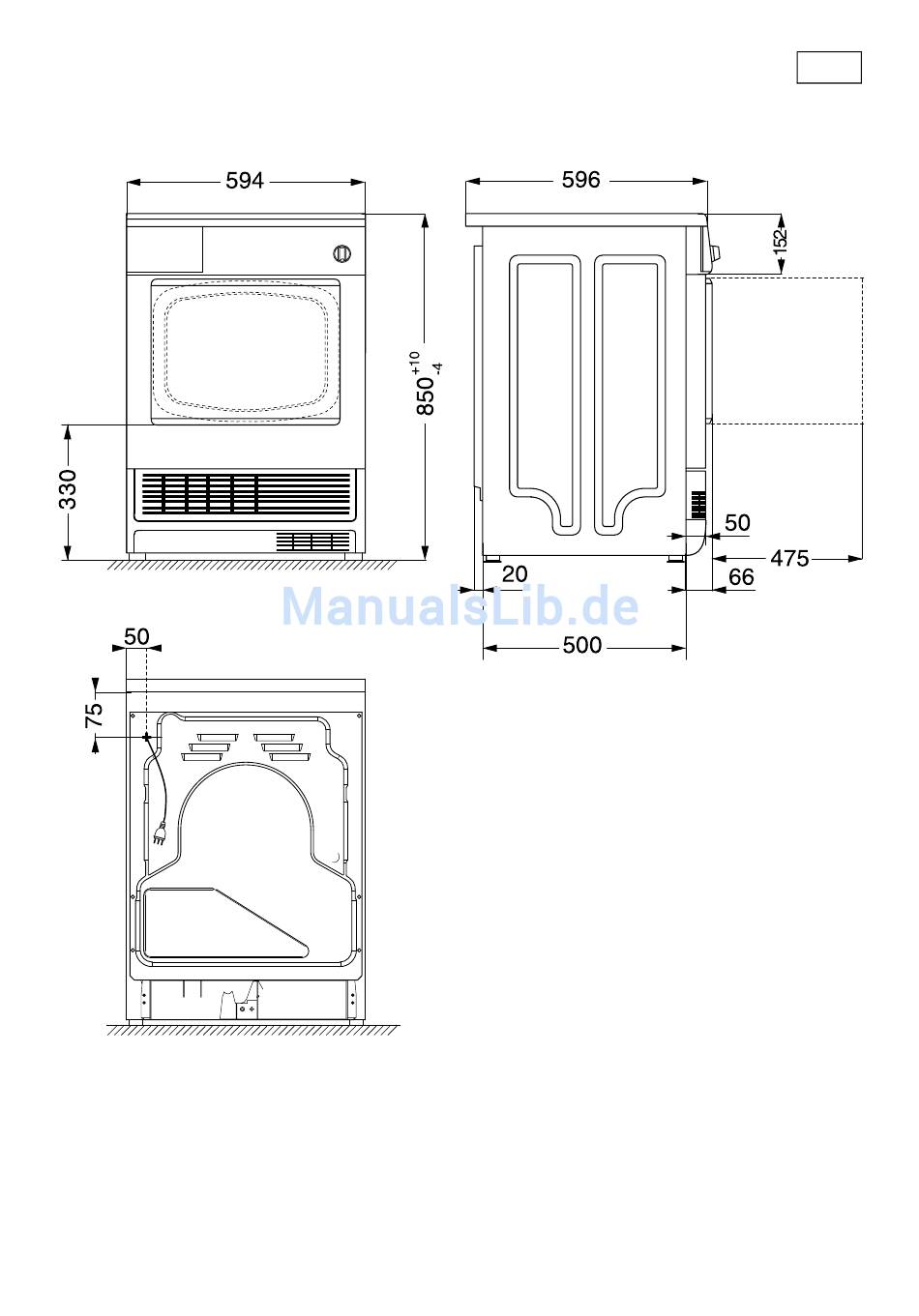

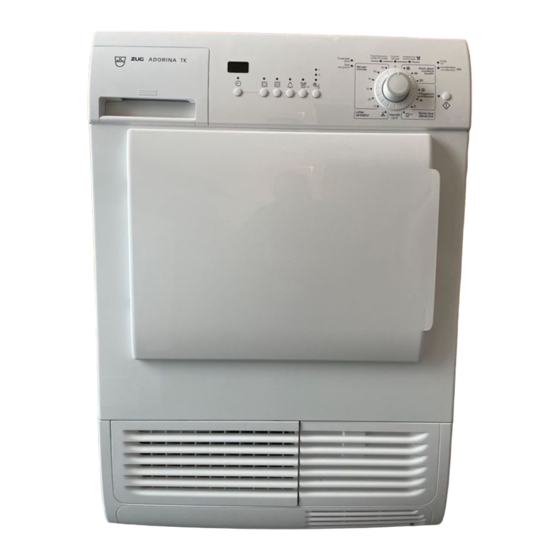

- Seite 3 Skizze A Wäschetrockner Waschautomat Sèche-linge Lave-linge Asciugatrice Lavatrice...
-
Seite 4: Platzierung Tk In Nische
PLATZIERUNG TK IN NISCHE Skizze B (EINBAU/UNTERBAU) 600 min. 600 max... -
Seite 5: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE FÜR DEN FACHMANN ....SEITE AUFSTELLUNG ......................SEITE TÜRANSCHLAG WECHSELN ..............SEITE ABLUFTANSCHLUSS ..................... SEITE KONDENSATORTROCKNER ..............SEITE ELEKTRISCHER ANSCHLUSS ..............SEITE MONTAGE .......................... SEITE FUNKTIONSKONTROLLE ................SEITE... -
Seite 6: Sicherheitshinweise Für Den Fachmann
Die Geräte dürfen somit ohne zusätzliche Massnahmen in brennbares Material eingebaut werden. AUFSTELLUNG • Der Wäschetrockner Adorina TA steht vorne auf zwei verstellbaren Füssen, der Wäschetrockner Adorina TK steht auf vier verstellbaren Füssen. Dadurch sind Bodenunebenheiten ausgleichbar und Höhenkorrekturen möglich. Die Verstellung lässt einen Spalt von 6-20 mm zwischen Boden und Geräteunterkante zu. -
Seite 7: Aufstellung Wasch-Trockensäule
AUFSTELLUNG WASCH-TROCKENSÄULE • Wird der Wäschetrockner ADORINA auf einen Waschautomaten ADORINA aufgebaut, ist die Montageinstruktion zur Wasch-Trockensäule zu beachten und der Bausatz Nr. H2.1610 zu Modell TK oder Bausatz Nr. H2.1611 zu Modell TA zu verwenden. Bild TA und TK zeigen die Abmessungen sowie die Lage des elektrischen Anschlusses. -
Seite 8: Abluftanschluss
ABLUFTANSCHLUSS Abluftöffnungen befinden sich an der Rückseite des Trockners (Bild TA). Bei der Auslieferung liegen Schlauch und Adapter in der Trommel und müssen vor der Inbetriebnahme des Geräts montiert werden. Montage des Abluftschlauchs • Adapter in den Schlauch drücken. Abluftführung ins Freie •... -
Seite 9: Kondensatortrockner
KONDENSATORTROCKNER Hinweise • Der Kondensatortrockner Adorina TK benötigt lediglich einen elektrischen Anschluss. Die der Wäsche entzogene Feuchtigkeit wird durch den luftgekühlten Kondensator absorbiert und im Kondensattank, der nach jeder Charge zu entleeren ist, gesammelt. • Das Kondenswasser kann jedoch über einen Ablaufschlauch (beiliegend) direkt in den Siphon abgeleitet werden (siehe Skizze A). -
Seite 10: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS • Der elektrische Anschluss muss in Einklang mit den örtlichen Vorschriften ausgeführt werden. Insbesondere Geräte, die in Räumen mit Dusche oder Badewanne aufgestellt werden, sind durch einen FI -Schalter von max. 30 mA zu schützen. • Gemäss den gesetzlichen Bestimmungen muss der Trockner geerdet werden. •... -
Seite 11: Funktionskontrolle
FUNKTIONSKONTROLLE 1. Inbetriebsetzung des Apparates gemäss Bedienungsanleitung ohne Wäsche auf Programm “Zeitprogramme”, 20 Minuten. 2. Nach ca. 5 Minuten die Einfülltür öffnen und kontrollieren, ob die Luft in der Trommel warm ist. 3. Programmschalter im Uhrzeigersinn auf 0 stellen. Für Störungen, die auf eine unsachgemässe Montage und Installation zurückzuführen sind, kann unser Kundendienst (auch während der Garantiezeit) nicht kostenlos in Anspruch genommen werden.
