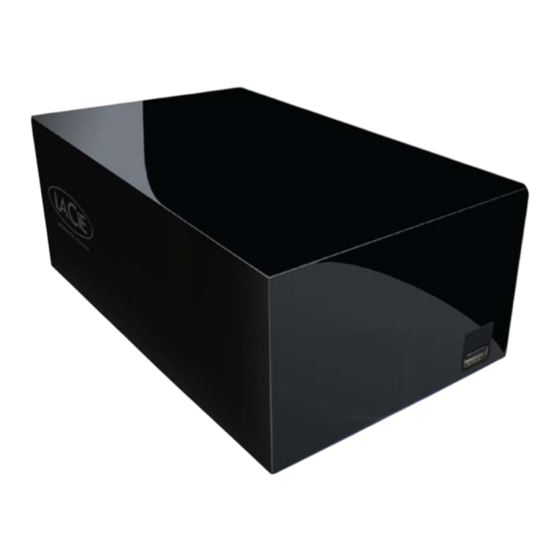

LaCie hard disk MAX
Benutzerhandbuch
Inhaltsverzeichnis
1. Einführung ............................................................................................................... 5
1.1. Mindestsystemvoraussetzungen ...................................................................................................... 6
1.2. Packungsinhalt ............................................................................................................................. 7
1.3. Laufwerksansichten ....................................................................................................................... 8
1.3.1. Vorderansicht .................................................................................................................... 8
1.3.2. Rückansicht ....................................................................................................................... 8
2. Anschließen des Geräts ............................................................................................ 9
2.1. Einschalten der Festplatte ............................................................................................................ 10
2.2. Anschließen des Schnittstelle-Kabels............................................................................................. 11
2.3. Starten des LaCie Setup Assistant ................................................................................................. 12
2.4. Trennen der LaCie Hard Disk MAX .............................................................................................. 13
3. Optionales Formatieren und Partitionieren ............................................................. 14
3.1. Dateisystemformate .................................................................................................................... 14
3.2. Windows ................................................................................................................................... 15
3.3. Mac .......................................................................................................................................... 17
4. Kabel und Anschlüsse ............................................................................................. 18
4.1. USB-Kabel und -Anschlüsse ........................................................................................................ 18
4.2. FireWire-Kabel und -Anschlüsse .................................................................................................. 18
4.3. eSATA-Kabel und -Anschlüsse ..................................................................................................... 19
4.4. Datenübertragung ...................................................................................................................... 20
4.5. Installieren neuer Firmware ......................................................................................................... 20
5. RAID ....................................................................................................................... 21
5.1. FAST (RAID 0) ............................................................................................................................ 21
5.2. SAFE (RAID 1) ............................................................................................................................ 22
5.3. Ändern des RAID-Modus ............................................................................................................. 23
5.4. Partitionieren der Festplatten ....................................................................................................... 24
5.4.1. Windows ......................................................................................................................... 24
5.4.2. Mac ............................................................................................................................... 28
5.5. Ausbauen/Einbauen von Laufwerken ........................................................................................... 29
6. Fehlersuche ............................................................................................................ 30
6.1. Handbuchaktualisierung ............................................................................................................. 30
6.2. Lüfter ........................................................................................................................................ 30
6.3. LED Anzeigen ............................................................................................................................ 31
6.4. Fehlerbehebung bei der Host-Verbindung .................................................................................... 32
7. Kontaktaufnahme mit dem Kundendienst ............................................................... 33
7.1. Der technische Kundendienst von LaCie ....................................................................................... 34
8. Garantieinformationen ........................................................................................... 35
