Installationshandbuch

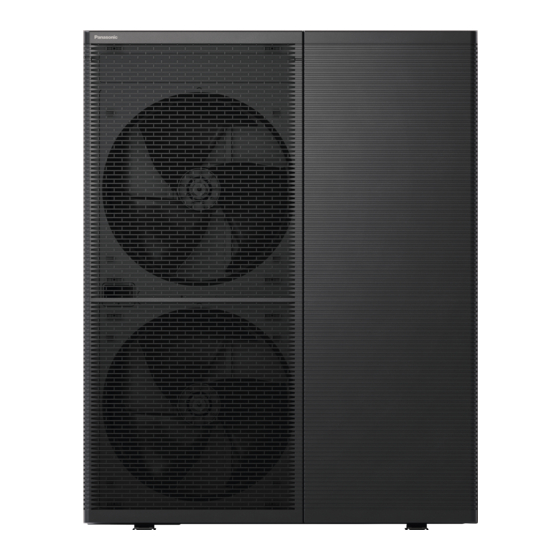

LUFT/WASSER|WÄRMEPUMPEN|AUßENGERÄT
WH-WXG09ME8, WH-WXG12ME8, WH-WXG16ME8
ACHTUNG
R290
KÄLTEMITTEL
Diese LUFT/WASSER-WÄRMEPUMPE
enthält und verwendet das Kältemittel R290.
DIESES PRODUKT DARF NUR VON QUALIFIZIERTEM
PERSONAL INSTALLIERT ODER GEWARTET WERDEN.
Beachten Sie nationale, bundesstaatliche, regionale und lokale
Gesetze, Verordnungen, Richtlinien sowie Installations- und
Bedienungsanleitungen, bevor dieses Produkt installiert,
gewartet und/oder repariert wird.
SICHERHEITSHINWEISE
Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Inbetriebnahme sorgfältig durch.
Elektro- und Wasserinstallationsarbeiten müssen von entsprechenden Fachkräften ausgeführt werden. Es ist sicherzustellen, dass der für das zu installierende
Modell genutzte Hauptstromkreis die richtige Leistung aufweist.
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen Hinweise wird
nachfolgend beschrieben. Fehlerhafte Montage, die darauf beruht, dass die Anweisungen nicht oder nur unzureichend beachtet wurden, kann zu Verletzungen
oder Sachschäden führen. Die Bedeutung wird durch die folgenden Hinweise klassifi ziert.
Bewahren Sie das Betriebs- und Installationshandbuch nach der Installation beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Symbole mit weißem Hintergrund kennzeichnen verbotene Tätigkeiten.
Symbole mit dunklem Hintergrund müssen durchgeführt werden.
Es ist ein Testlauf durchzuführen, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten.
Danach ist dem Benutzer entsprechend der Bedienungsanleitung die Bedienung, Pflege und Wartung zu erläutern.
Dieses Gerät ist nicht dafür gedacht, für die allgemeine Öff entlichkeit zugänglich zu sein.
Falls Zweifel bezüglich der Installation bestehen, ist ein Fachinstallateur zu kontaktieren.
Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung.
Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte
Verletzungen hervorgerufen werden.
Das Außengerät nicht in der Nähe von Balkongeländern installieren. Wenn das Außengerät auf dem Balkon eines Hochhauses installiert wird, könnten kleine
Kinder auf das Außengerät klettern und über das Geländer gelangen, sodass es zu einem Unfall kommen kann.
Für die Stromzufuhr dürfen keine nicht spezifi zierten Kabel oder Verbindungskabel verwendet werden.
Das Gerät darf den Stromanschluss nicht mit anderen Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische
Schläge oder Brände verursachen.
Verknoten Sie das Netzkabel nicht mit einem Band zu einem Bündel. Es kann zu einem abnormalen Temperaturanstieg am Netzkabel kommen.
WEB-ACXF60-55040-DE
Für die Montage erforderliche Werkzeuge
1
Kreuzschlitz-Schraubendreher
2
Wasserwaage
3
Elektrische Bohrmaschine,
Kernlochbohrer
4
Sechskantschlüssel
(4 mm)
5
Schraubenschlüssel
6
Rohrschneider
7
Reibahle
8
Messer
9
Lecksuchgerät
10
Bandmaß
Erklärung der Symbole auf dem Innen- bzw. dem Außengerät.
VORSICHT
ACHTUNG
ACHTUNG
ACHTUNG
VORSICHT
DEUTSCH
11
Thermometer
12
Megohmmeter
13
Multimeter
14
Drehmomentschlüssel
15
Handschuhe
zur Reparatur am
Kältemittelkreislauf
16
Vakuumpumpe
17
Manometerstation
18
Absaugmaschine
19
Absaugzylinder
Dieses Symbol weist darauf hin, dass dieses
Gerät ein brennbares Kältemittel mit der
Sicherheitsgruppe A3 nach ISO 817 verwendet.
Falls das Kältemittel austritt und in Berührung mit
einer externen Zündquelle kommt, besteht die
Möglichkeit eines Brandes oder einer Explosion.
Dieses Symbol weist darauf hin, dass die
Installationsanleitung sorgfältig gelesen werden
sollte.
Dieses Symbol weist darauf hin, dass ein Service-
Techniker dieses Gerät unter Bezugnahme auf
die Installationsanleitung handhaben sollte.
Dieses Symbol weist darauf hin, dass in
der Bedienungsanleitung und/oder der
Installationsanleitung weitere Informationen
enthalten sind.
1
