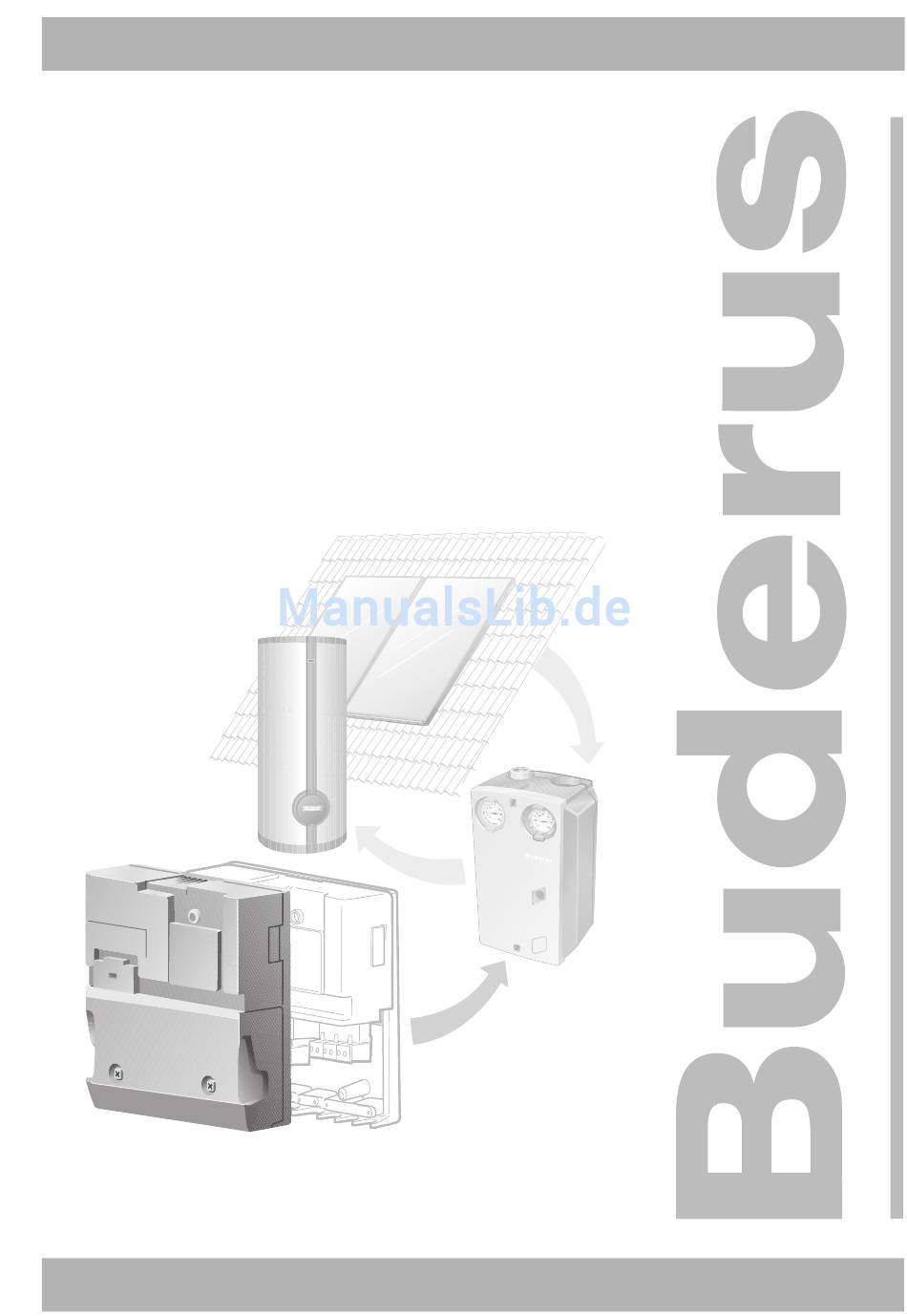

6303 2945 – 10/2004 DE/CH/AT Für das Fachhandwerk
Serviceanleitung
Funktionsmodul SM10
Solarmodul für EMS
Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus SM10

  • Seite 1 6303 2945 – 10/2004 DE/CH/AT Für das Fachhandwerk Serviceanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Inbetriebnahme oder Servicearbeiten sorgfältig lesen...
  • Seite 2: Inhaltsverzeichnis

    ......23 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 3: Sicherheit

    Diese Serviceanleitung ergänzt die Montage- und Serviceanlei- tung der Bedieneinheit RC30. Bestimmungsgemäße Verwendung Das Funktionsmodul SM10 darf nur in Verbindung mit Heizungs- anlagen mit Energie-Management-System (EMS) von Buderus eingesetzt werden. Mit dem Funktionsmodul SM10 ist die Heizungsanlage zur solaren Trinkwassererwärmung geeignet.
  • Seite 4: Entsorgung

    Desinfektion wünschen, sind weitere, bauseitige Komponenten erforderlich, die nicht an die Regelung angeschlossen werden. Entsorgung ! Entsorgen Sie eine Komponente, die entsorgt werden soll, durch eine autorisierte Stelle umweltgerecht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 5: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwasserer- wärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart wählen – Solarkreisregelung einstellen – Funktion „Nachladeoptimierung“ nutzen (siehe Kapitel 3.4.2 „Nachladeoptimierung einstellen“, Seite 14)
  • Seite 6: Ein- Und Ausgänge Sowie Anschlüsse

    Die Konformität wurde nachgewiesen. Die entsprechenden Un- terlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. Ein- und Ausgänge sowie Anschlüsse Am Funktionsmodul SM10 stehen Ihnen Niederspannungsklem- men und 230-V-Ausgänge zur Verfügung. Die Anschlüsse sind farbig, entsprechend den zugehörigen Ste- ckern gekennzeichnet.
  • Seite 7: Hydraulik - Anlagenbeispiel

    Produktbeschreibung Hydraulik – Anlagenbeispiel Das Anlagenbeispiel zeigt eine über das Funktionsmodul SM10 geregelte Solaranlage mit bivalentem Solarspeicher und Komplettstation Logasol KS0105. Bei den Wandheizkesseln Logamax plus GB132 und GB142 er- folgt die Trinkwasser-Nachheizung über das integrierte Dreiwege- umschaltventil. Abb. 2...
  • Seite 8: Sm10 In Betrieb Nehmen

    SM10 in Betrieb nehmen SM10 in Betrieb nehmen In den folgenden Abschnitten wird Ihnen erklärt, wie Sie die Solar- anlage mit Funktionsmodul SM10 in Betrieb nehmen und über die Bedieneinheit RC30 einstellen können. Hinweise zur Inbetriebnahme der Solaranlage Wenn Sie die Solaranlage in Betrieb nehmen, müssen Sie die technischen Unterlagen der Komplettstation, der Kollektoren und des Solarspeichers beachten.
  • Seite 9: Funktionsmodul Sm10 Im Ems Einbinden

    Ihnen erklärt, wie Sie den RC30 bedienen. ! Funktionsmodul wie in der Montageanleitung xM10 beschrie- ben montieren und elektrischen Anschluss herstellen. Nachdem Sie das Funktionsmodul SM10 eingebaut haben (siehe Montageanleitung xM10), wird es nach dem Einschalten automa- tisch von Ihrer Bedieneinheit RC30 erkannt.
  • Seite 10: Betriebsart Wählen

    Taste „Heizkreis“ loslassen, um die Einstellung zu speichern. HEIZKREIS SOLARANLAGE 3.3.1 Automatik-Betrieb wählen Grundsätzlich soll Ihre Solaranlage im Automatik-Betrieb arbeiten – Standardeinstellung. Taste „AUT“ drücken, um die Solarregelung auf Automatik-Betrieb zu stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 11: Manuellen Betrieb Wählen

    – das kalte (z. B. Temperatur < 0 °C oder bei Dunkelheit) Wär- meträgermedium der Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 12 SM10 in Betrieb nehmen Manuell AUS Taste „Nachtbetrieb“ drücken. Die LED der Taste „Nachtbetrieb“ leuchtet. Die Solaranlage ist ab- geschaltet. Eingabebereich Werkseinstellung Automatik Betriebsart Dauerbetrieb Automatik Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 13: Solarkreisregelung Einstellen

    SM10 in Betrieb nehmen Solarkreisregelung einstellen Sie können einen Verbraucher (z. B. Solarspeicher) zur Trinkwas- sererwärmung über das Funktionsmodul SM10 in die Regelung einbinden. EIN/AUS Max. Solaranlage Pumpen- Speicher- leistung temp. Min. Speicher- temp. Abb. 3 Übersicht „Solaranlage“ Serviceebene aufrufen. „SERVICEMENUE SOLARANLAGE“ aus- SERVICEMENUE wählen.
  • Seite 14: Maximale Speichertemperatur Einstellen

    Warmwasser-Solltemperatur ab. Bei ausrei- chendem solarem Energieertrag entfällt somit das Nachheizen mit dem Heizkessel, die Anzahl der Brennerstarts wird deutlich redu- ziert. Dies spart Primärenergie und senkt die Schadstoffemission. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 15: Minimale Pumpenleistung Einstellen

    Hiermit wird die Pumpenmindestleistung bei Bedarf an die Hei- zungsanlage angepasst, z. B. bei großen Anlagenwiderständen. Geben Sie den gewünschten Wert ein. SOLARANLAGE Eingabebereich Werkseinstellung MIN PUMPE Pumpenleistung 20 – 100 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 16: Monitordaten

    Weiche Monitordaten Heizkreis Solar- anlage Warm- Heizkreis wasser Abb. 4 Übersicht „Monitordaten“ Serviceebene aufrufen. „SERVICEMENUE MONITORDATEN“ auswählen. Taste „Anzeige“ drücken. Drehknopf auf den Menüpunkt „SOLARANLAGE“ drehen. Taste „Anzeige“ drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 17 Solarspeicher wird mit hoher Tempera- turdifferenz (niedrigem Volumenstrom) geladen. SP MITTE °C Speichertemperatur, Mitte (Warmwassertemperatur, Fühler FW) SP UNTEN °C Speichertemperatur, unten (Fühler FSS) PUMPE Leistung der Solarpumpe Tab. 3 Monitordaten Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 18: Fehlerliste

    Taste „Anzeige“ gedrückt halten und Drehknopf drehen. Sie können nun die Fehler auslesen. ANWENDERHINWEIS Welche Störungen im Zusammenhang mit dem Funktionsmodul SM10 angezeigt werden können, finden Sie im Kapitel 7 „Störun- gen beheben“, Seite 21. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 19: Relaistest

    Mit dem Menü „Relaistest“ können Sie gezielt die Solarkreispumpe ansteuern, um deren Funktion zu prüfen. Relaistest Solar- Hydr. anlage Weiche Mischer- modul Abb. 5 Übersicht „Relaistest“ Serviceebene aufrufen. „SERVICEMENUE RELAISTEST“ aus- SERVICEMENUE wählen. RELAISTEST Taste „Anzeige“ drücken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 20 Solaranlage (z. B. Glykol-Wasser-Ge- misch) vom Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Gerät Eingabebereich Werkseinstellung PUMPE An/Aus Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 21: Störungen Beheben

    Verbraucher (Solarspeicher) betreffen. ANWENDERHINWEIS In der Spalte „Störung“ sind alle Störungen aufgelistet, die im Zu- sammenspiel zwischen dem Funktionsmodul SM10 und dem so- laren Verbraucher auftreten können. Die Beschreibung anderer Fehler finden Sie in der Montage- und Serviceanleitung RC30.
  • Seite 22 Speichertemperatur ist grö- ßer als die maximale Spei- chertemperatur. Tab. 4 Störungen im Zusammenhang mit dem Funktionsmodul SM10 Eine Ersatzsicherung befindet sich im Funktionsmodul. ANWENDERHINWEIS Welche Fehler zuletzt aufgetreten sind, können Sie mit der Feh- lerliste auslesen (siehe Kapitel 5 „Fehlerliste“, Seite 18).
  • Seite 23: Stichwortverzeichnis

    ..15 Minimale Speichertemperatur . . . 14 Monitordaten ....16 Änderungen aufgrund technischer Verbesserungen vorbehalten! Serviceanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
  • Seite 24 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
