Webasto Thermo Top Evo Einbaudokumentation Seite 28

Hyundai i20 / i20 Coupe
Ident.-Nr.: 1323919B
1
4 3 2
1
2
1
65
90°
1 2
4
Stand: 24.06.2015

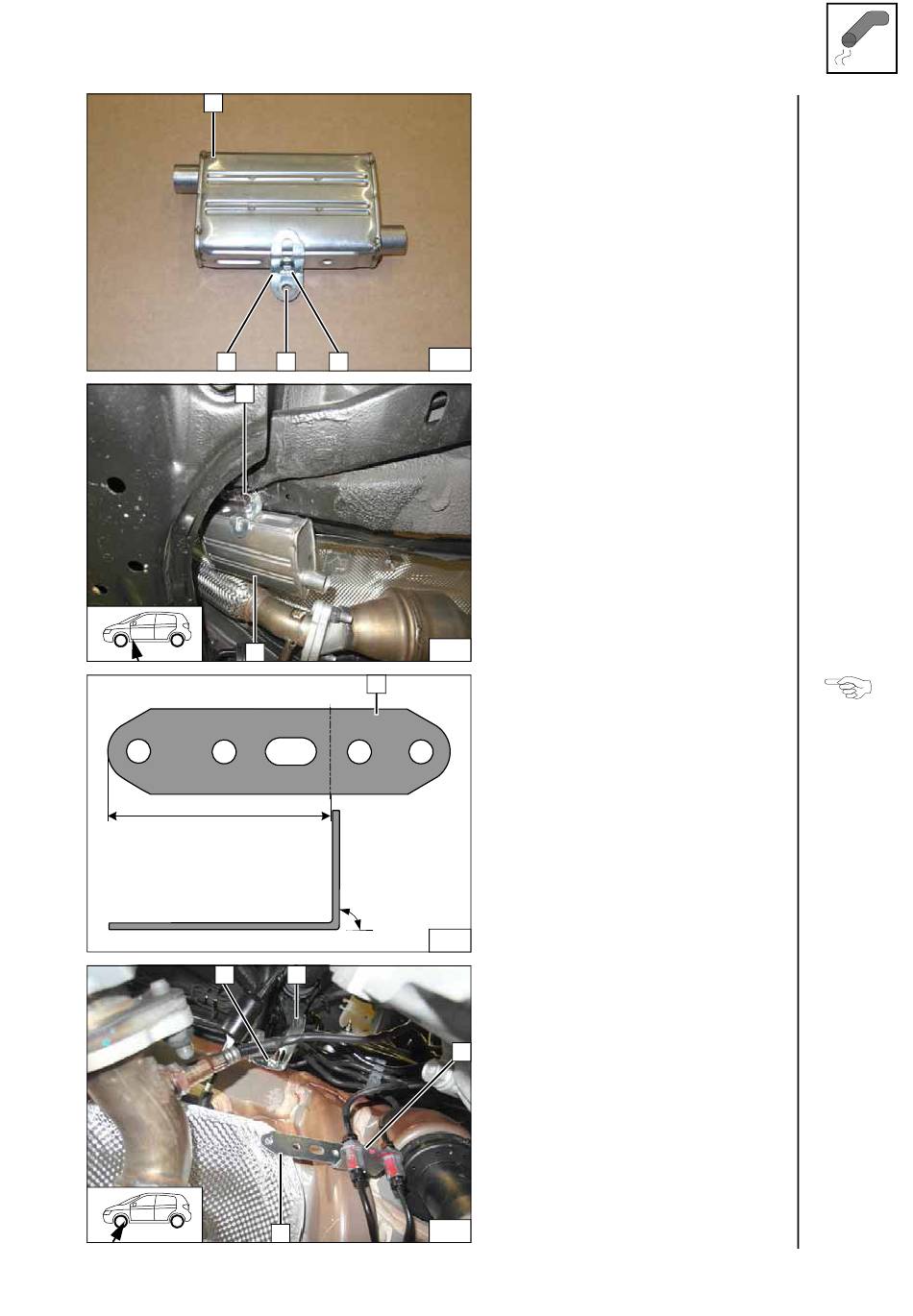

1 Schalldämpfer
2 Schraube M6x16, Federring
3 Bohrung auf Ø 8,5 aufbohren
4 Winkel
69
1 Fzg.eigene Schraube
2 Schalldämpfer
70
1 Lochband
71
Lochband 4 an fzg.eigener Schraube
(verdeckt) an Position 3 montieren.
1 Fzg.eigener Stehbolzen, Bundmutter
M6
3
2 Lochband vorgebogen
72
© Webasto Thermo & Comfort SE
Abgasschall-
dämpfer vor-
montieren
Schall-
dämpfer
montieren
Lochband
biegen
Loch-
bänder
montieren
