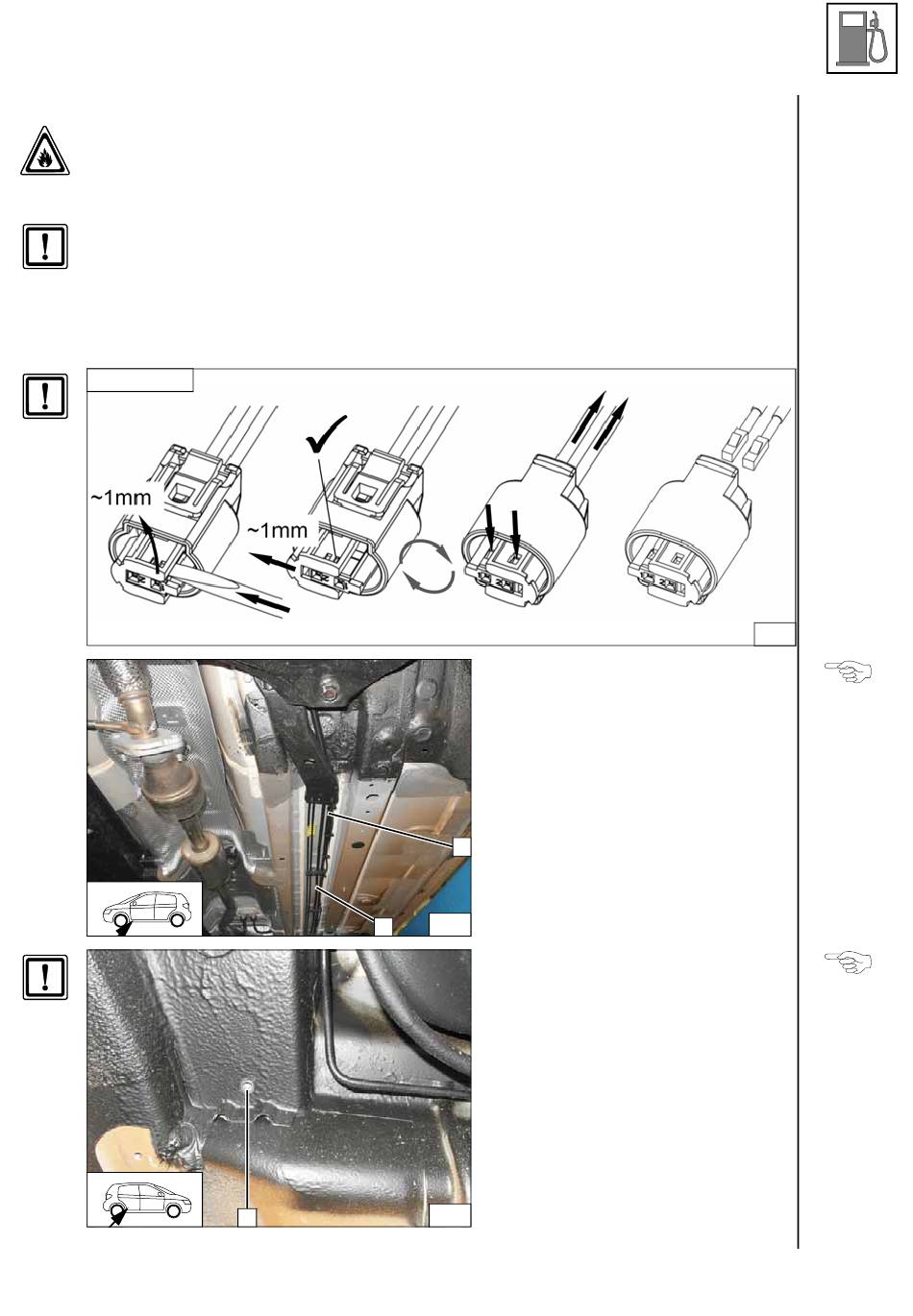

Webasto Thermo Top Evo Einbaudokumentation Seite 21

Hyundai i20 / i20 Coupe
Brennstoff
Tankverschluss des Fahrzeugs öffnen, Tank belüften und Tankverschluss wieder
schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag
geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaum-
verlegung!
Stecker X7
Ident.-Nr.: 1323919B
1
1
Stand: 24.06.2015
Brennstoffleitung und Kabelbaum Dosier-
pumpe 1 entlang fzg.eigenen Kraftstoff-
leitungen zum Einbauort Dosierpumpe
verlegen!
1
47
Fzg.eigene Bohrung auf Ø 9,1 aufbohren!
1 Einnietmutter M6 in fzg.eigene Boh-
rung
48
© Webasto Thermo & Comfort SE
Stecker
Dosier-
pumpe
demontie-
ren
46
Leitungen
verlegen
Einbauort
Dosier-
pumpe
vorbereiten
21
