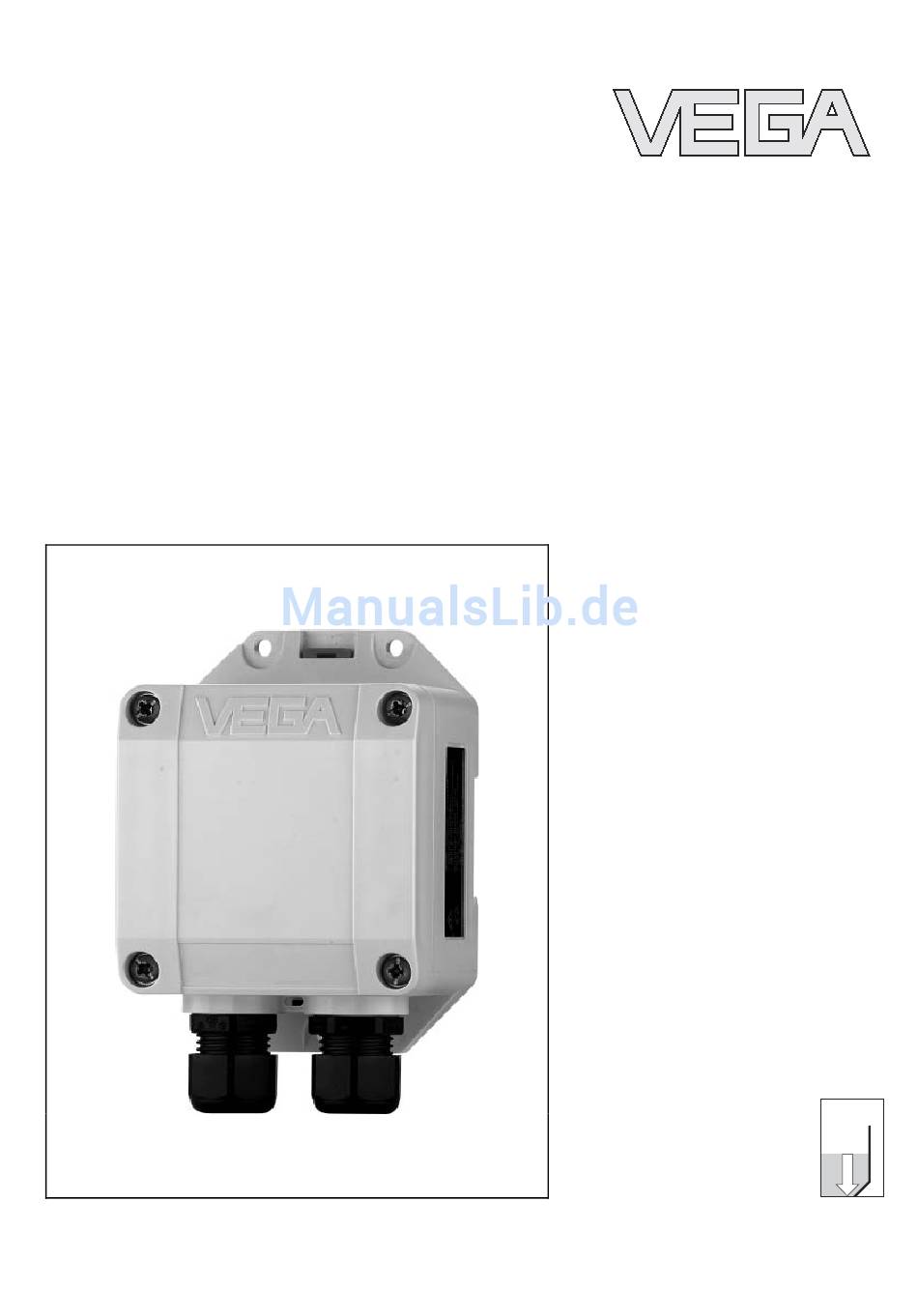

- Seite 1 Betriebsanleitung VEGABOX 01...
-
Seite 2: Inhaltsverzeichnis
Gewerbliche Schutzrechte ....Warenzeichen ......VEGABOX 01... -
Seite 3: Zu Diesem Dokument
Gerätes die Folge sein. Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex- Anwendungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Handlungsschritte. VEGABOX 01... -
Seite 4: Zu Ihrer Sicherheit
Schäden an Anlagenteilen durch falsche Montage oder Einstellung. 2.4 Allgemeine Sicherheitshinweise Der VEGABOX 01 entspricht dem Stand der Technik unter Beachtung der üblichen Vorschriften und Richtlinien. Durch den Anwender sind die Sicherheitshinweise in dieser Be- triebsanleitung, die landesspezifischen Installationsstandards (z.B. - Seite 5 Zu Ihrer Sicherheit Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: Kapitel "Lagerung und Transport" Kapitel "Entsorgen" VEGABOX 01...
-
Seite 6: Produktbeschreibung

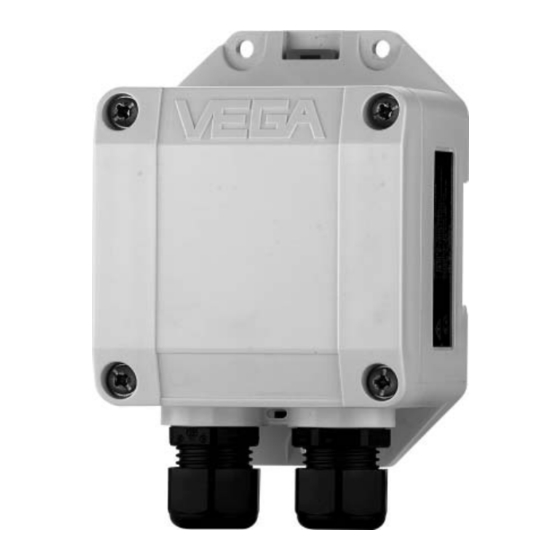

Wetterschutzhaube (optional) Abb. 1: VEGABOX 01 Gehäusedeckel Gehäuse Druckausgleichsvorrichtung 3.2 Arbeitsweise Die VEGABOX 01 ist ein Druckausgleichsgehäuse für Druck- Einsatzbereich messumformer mit Anschlusskabel mit integrierter Kapillar- leitung. Es ist besonders geeignet für folgende VEGA-Druck- messumformer: VEGAWELL 72 4 … 20 mA VEGAWELL 72 4 …... -
Seite 7: Lagerung Und Transport
Bei Sonderausfüh- rungen wird zusätzlich PE-Schaum oder PE-Folie verwendet. Entsorgen Sie das anfallende Verpackungsmaterial über spezialisierte Recyclingbetriebe. Lager- und Transporttemperatur siehe "Anhang - Techni- Lager- und Transporttempe- ratur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % VEGABOX 01... -
Seite 8: Montieren
Montieren 4 Montieren 4.1 Allgemeine Hinweise VEGABOX 01 kann in jeder beliebigen Lage montiert werden. Montageposition Empfehlenswert ist jedoch die senkrechte Montage. Damit wird ein Verschmutzen der Druckausgleichsvorrichtung und das Eindringen von Feuchtigkeit vermieden. Hinweis: An der Druckausgleichsvorrichtung muss der gleiche atmo- sphärische Druck wie an der Messstelle herrschen. -
Seite 9: An Die Spannungsversorgung Anschließen
Vorschriften, Konformitäts- und Baumusterprüfbe- beachten scheinigungen der Sensoren und der Versorgungsgeräte beachtet werden. Die VEGABOX 01 bzw. das VEGADIS 12 werden mit Anschlusskabel auswählen handelsüblichem zweiadrigem Kabel ohne Schirm ange- schlossen. Ein Kabelaußendurchmesser von 5 … 9 mm ge- währleistet die Dichtwirkung der Kabelverschraubung. - Seite 10 An die Spannungsversorgung anschließen Abb. 2: Anschlus VEGABOX 01 an den Sensor Bei Ex-Anwendungen sind die entsprechenden Errichtungs- Anschlusskabel für Ex-Anwendungen vorschriften zu beachten. auswählen Wenn geschirmtes Kabel notwendig ist, legen Sie den Kabelschirmung und Erdung Kabelschirm beidseitig auf Erdpotenzial. In der VEGABOX 01 bzw.
-
Seite 11: Anschlussschritte
2 Überwurfmutter der Kabelverschraubung lösen 3 Anschlusskabel ca. 10 cm abmanteln, Aderenden ca. 1 cm abisolieren 4 Kabel durch die Kabelverschraubung in das VEGABOX 01 schieben 5 Schraubklemmen mit einem Schraubendreher lösen 6 Aderenden nach Anschlussplan in die offenen Klemmen... -
Seite 12: Anschlussplan
10 11 12 – – TRANSMITTER VEGABOX 01 – – – Abb. 3: Klemmenbelegung VEGABOX 01 Zur Spannungsversorgung bzw. zum Auswertsystem Kontrollinstrument (4 … 20 mA-Messung) Gelb und weiß zur Auswertung des integrierten PT100 (optional) Schirm Druckausgleichskapillare Tragseil Adernummer Aderfarbe/Polarität... - Seite 13 Ausgangssignal analog output 10 11 12 – – TRANSMITTER VEGABOX 01 – – Abb. 4: Klemmenbelegung VEGABOX 01 Zur Spannungsversorgung bzw. zum Auswertsystem Kontrollinstrument (4 … 20 mA-Messung) Schirm Druckausgleichskapillare Tragseil Adernummer Aderfarbe/Polarität Klemme VEGABOX braun (+)
-
Seite 14: In Betrieb Nehmen
In Betrieb nehmen 6 In Betrieb nehmen 6.1 Inbetriebnahmeschritte Die Inbetriebnahme und die Bedienung des jeweiligen Sensors erfolgt entsprechend der Betriebsanleitung des Sensors. VEGABOX 01... -
Seite 15: Instandhalten Und Störungen Beseitigen
Instandhalten und Störungen beseitigen 7 Instandhalten und Störungen beseitigen 7.1 Wartung Der VEGABOX 01 bedarf bei bestimmungsgemäßer Ver- wendung im Normalbetrieb keiner besonderen Wartung. 7.2 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgender- maßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparatur-... -
Seite 16: Ausbauen
Eine fachgerechte Entsorgung vermeidet negative Auswir- kungen auf Mensch und Umwelt und ermöglicht eine Wieder- verwendung von wertvollen Rohstoffen. Werkstoffe: siehe "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGABOX 01... -
Seite 17: Anhang
Betriebsanleitung des jeweiligen Sensors Max. Eingangsstrom 150 mA Elektrische Schutzmaßnahmen Schutzart IP 65 Überspannungskategorie Schutzklasse Zulassungen ATEX zum Anschluss an Druckmessumformer mit ATEX-Bescheinigung Schiffzulassungen GL, LRS, ABS, CCS, RINA, DNV Abweichende Daten bei Ex-Anwendungen: siehe separate Sicherheitshin- weise. VEGABOX 01... -
Seite 18: Maße
Anhang 9.2 Maße VEGABOX 01 72mm (2 ") 38mm ") M20x1,5 Abb. 5: VEGABOX 01 VEGABOX 01 mit Wetterschutzhaube 100mm (3 ") 72mm (2 ") Abb. 6: VEGABOX 01 mit Wetterschutzhaube VEGABOX 01... -
