Zehnder ComfoAir 70 Montageanleitung
Vorschau ausblenden
Andere Handbücher für ComfoAir 70:
- Bedienungs- und montageanleitung (52 Seiten) ,
- Betriebsanleitung (31 Seiten) ,
- Montagehinweise (29 Seiten)
Verwandte Anleitungen für Zehnder ComfoAir 70
Inhaltszusammenfassung für Zehnder ComfoAir 70

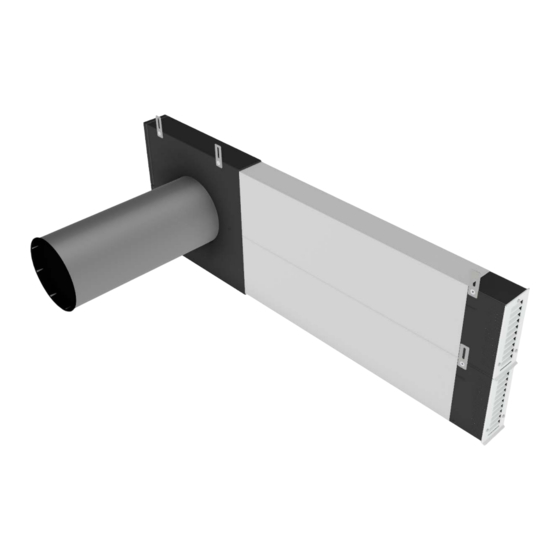

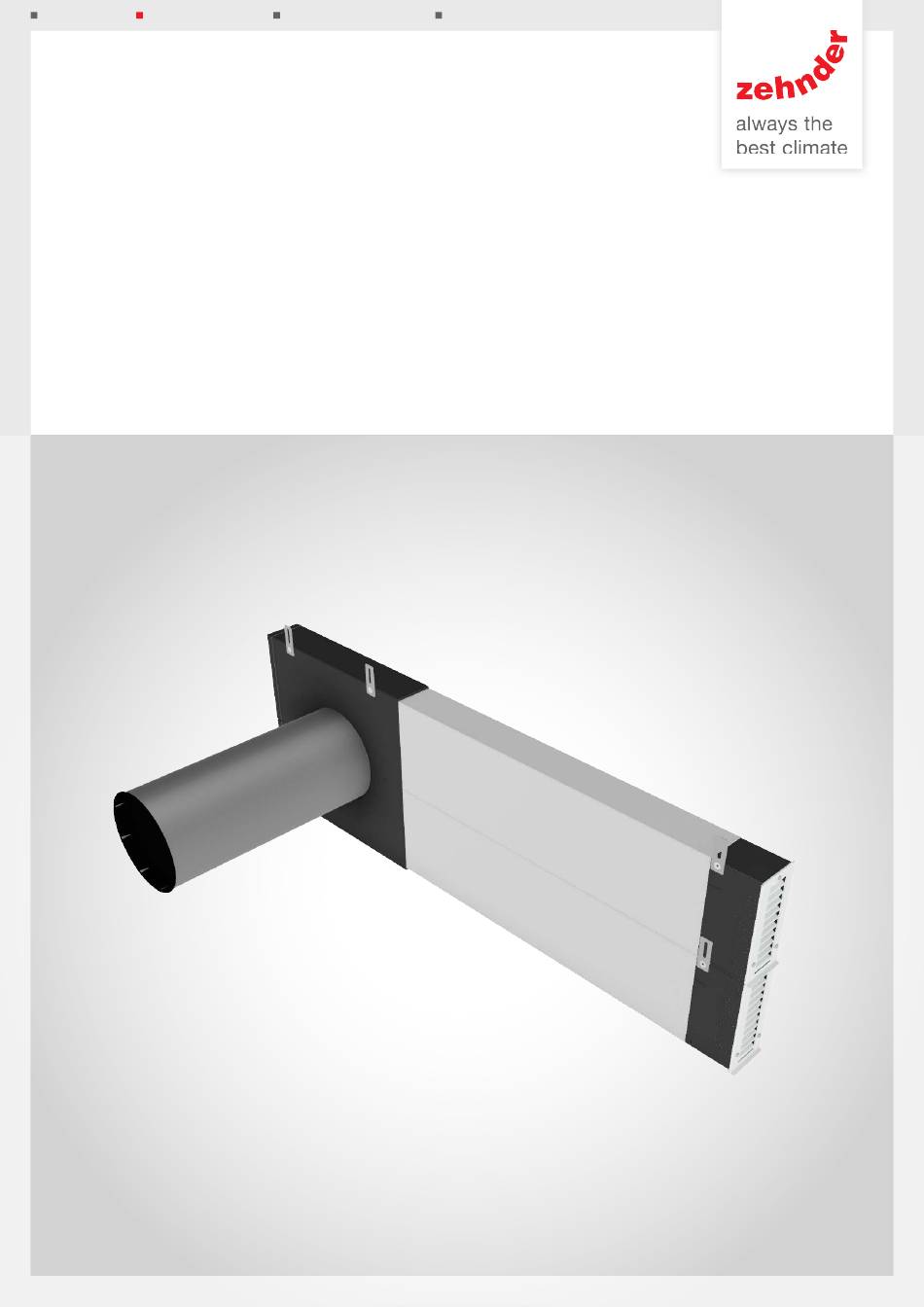

- Seite 1 Design-Heizkörper Komfortable Raumlüftung Heiz- und Kühldecken-Systeme Clean Air Solutions Zehnder ComfoAir 70 Montageanleitung Laibungs-Modul...
- Seite 2 Anmeldung, den Inhalt dieser Anleitung teilweise oder ganz zu ändern. Die in diesen Unterlagen enthaltenen Informationen sind Eigentum von Zehnder Group. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der Zehnder Group. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
- Seite 3 Fassadendämmstoff überdeckt werden. Die Überdämmung ist zur Vermeidung von Kältebrücken zwingend erforderlich! Die Wandstärke ohne Wärmedämmverbundsystem darf die erforderliche Mindestwandstärke von 275 mm für den Einbau des ComfoAir 70 nicht unterschreiten. Bei Unterschreitung dieses Maßes kann die fehlende Differenz durch eine Unterdämmung des Laibungs-Moduls ausgeglichen werden. ...
- Seite 4 Einbauvarianten Die symmetrische Konstruktion des Umlenk-Adapters bietet die Option von vier Varianten zum Einbau des Laibungs- Moduls, wobei die Luftführung der Außenluft (AUL) generell über die oberen und die Luftführung der Fortluft (FOL) generell über die unteren Kanalanschlüsse bzw. Auslassgitter erfolgen. Die Prägung ...
- Seite 5 ComfoAir 70 auf der Innenseite der Außenwand berücksichtigt wird (siehe hierzu Pkt. 5.1 Herstellen der Kernlochbohrung). Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Decke des Raumes muss mindestens 550 mm betragen. Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Fensterlaibung muss zwischen 370 mm und 1270 mm betragen und kann durch Kürzen der Flachkanäle...
- Seite 6 rechtsseitig, 80 cm frontseitig und 55 cm oben – bezogen auf die Rohrachse des Wandeinbauohres; betrachtet von der Innenseite der Außenwand). 2. Stellen Sie die Kernlochbohrung ( 270 mm) in waagerechter Achse des Bohrloches und unter Beachtung der in Pkt. 4 Einbauposition dargelegten Erläuterungen her. Außenansicht Innenansicht Montagevorbereitungen am Umlenk-Adapter...
- Seite 7 Montagevorbereitungen am Kanal-Adapter Zur Fixierung der Kanal-Adapter (8) an der Außenwand sind Befestigungslaschen (1) mittels PVC-Schraubdübel (2) an die EPP-Gehäuse der Kanal-Adapter (8) zu befestigen. Die Befestigungslasche (1) ist in Abhängigkeit linksseitiger oder rechtsseitiger Einbauvariante des Flachkanales (6) auf der der Außenwand zugewandten Seite des Kanal-Adapters (8) zu montieren.
- Seite 8 2. Richten Sie den Umlenk-Adapter (3) in waagerechter Lage an der Rohbauwand aus und fixieren Sie die Befestigungslaschen mittels geeignetem Befestigungsmaterial. 3. Zur Fixierung des Wandeinbaurohres auf der Innenseite der Außenwand ist ausschließlich nicht quellender Montageschaum zu verwenden! Beachten Sie dabei, dass die Rohrachse ebenfalls waagerecht liegt und die Kreisform des Rohres gewährleistet bleibt (max.
- Seite 9 2. Kürzen Sie den Flachkanal (6) um diejenige Länge, so dass sich der Bereich der Vertiefungsrillen oder zumindest die Strinseite des Kanal-Adapters (8) im geplanten finalen Fassadenabschluss der vertikalen Fensterlaibung befindet. 3. Kürzen Sie bei Vorliegen der Einbauvariante 1 oder 2 den zweiten Flachkanal (6) auf das gleiche Maß. Bei Vorliegen der Einbauvarianten 3 oder 4 ist für den zweiten Flachkanal (6) wie unter 1.
- Seite 10 5. Kürzen Sie passgenau die Länge der vier Flachkanal-Isolierelemente (7) auf das Maß x des sichtbaren Bereiches des Flachkanales (6). Bei Vorliegen der Einbauvarianten 3 oder 4 sind die Flachkanal-Isolierelemente (7) jeweils paarweise entsprechend der sichtbaren Bereiche der Flachkanäle (6) zu kürzen. 6.
- Seite 11 Montageschritte im Zuge des Fassadenaufbaues Überdämmung des Laibungs-Moduls mit Fassadendämmstoff 1. Verlegen Sie die restlichen Zuschnitte des Dämmmaterials passgenau zur Dämmstoffebene das Laibungs-Modul umgebend. Das Wärmedämmverbundsystem ist so zu montieren, dass keine Lücken zwischen Dämmmaterial und Laibungs-Modul auftreten. 2. Nach Überdecken des Laibungs-Moduls mit Dämmmaterial bis auf die Stärke der finalen Dämmschichtdicke müssen in der vertikalen Fensterlaibung die Kanal-Adapter (8) - nicht die Verschlussstopfen der Kanal-Adapter! - im Bereich der Vertiefungsrillen mindestens um das Maß...
- Seite 12 2. Der Übergangsbereich (weis gestrichelt) vom Kanal-Adapter (8) zu dem angrenzenden Material der Fassadenoberfläche ist mit geeignetem Dichtmittel witterungsbeständig abzudichten. Montageabschluss Nach Fertigstellung der Oberflächenbeschaffenheit des Fassadenabschlusses sind die Verschlussstopfen bzw. die gelben Putzstopfen und EPP-Formteile von den Kanal-Adaptern zu entnehmen und die Montage der Auslassgitter vorzubereiten. Gehen Sie dabei wie folgt vor.
- Seite 13 3. Die Position der in Bodenmitte des Kanal-Adapters (8) verlaufenden Kondensatrinne befindet sich minimal über der unteren Kante des Kondensatauslassschlitzes des Auslassgitters (10). 4. Prüfen Sie abschließend den korrekten und festen Sitz der Auslassgitter (10). 5. Für die weitere Montage des Gerätes verwenden Sie die Betriebsanleitung ComfoAir 70.
