Bose Professional FreeSpace FS4SE Installationsanleitung

Vorschau ausblenden Andere Handbücher für FreeSpace FS4SE:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 23

Quicklinks

Diese Anleitung herunterladen
Installation Guide . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . . . . 9
Notice d'installation . . . . . . . . . . . . . . . . . . . . . . 16
Installationsanleitung . . . . . . . . . . . . . . . . . . . . 23
Guida all'installazione . . . . . . . . . . . . . . . . . . . . 30
Installatiehandleiding . . . . . . . . . . . . . . . . . . . . 37
FreeSpace FS4SE

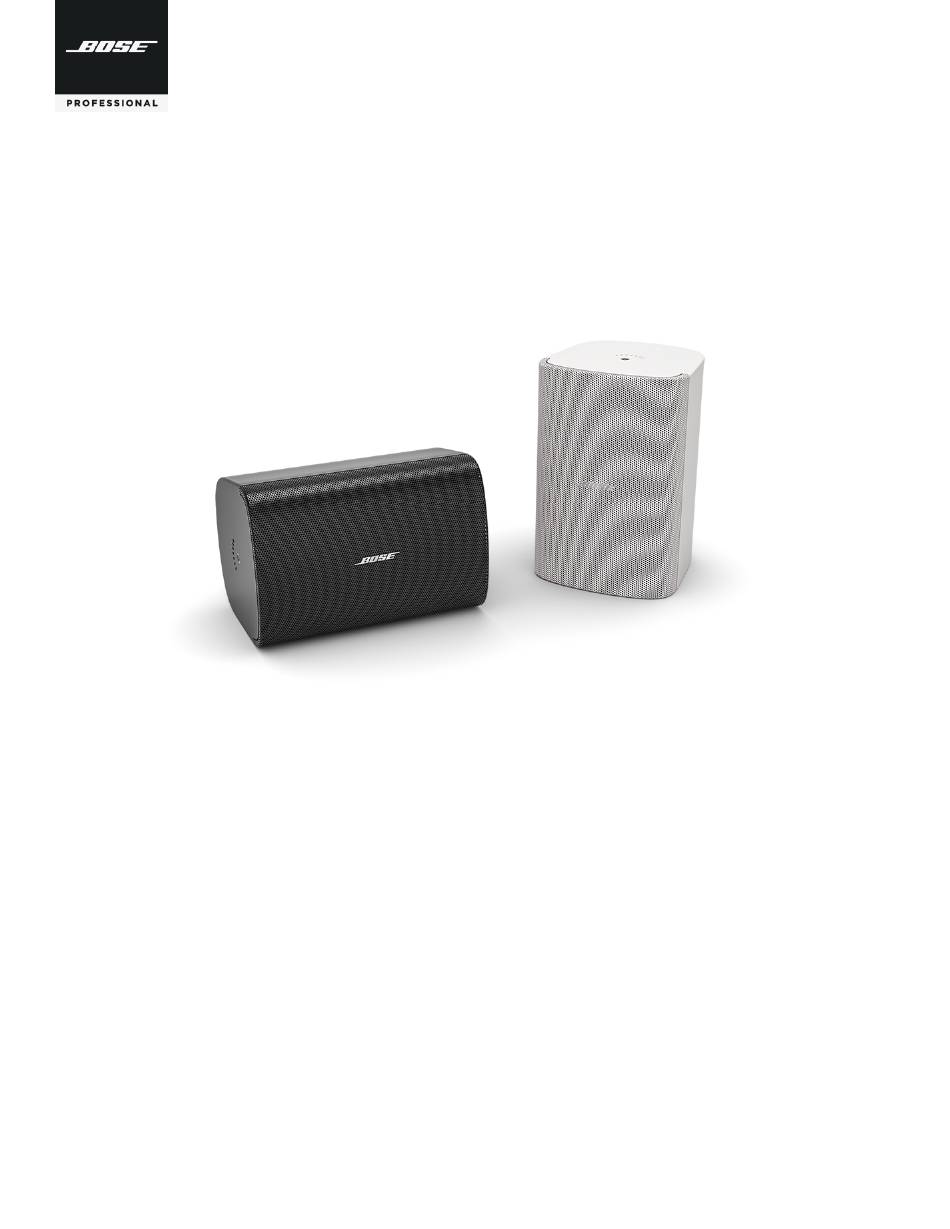

Surface-mount Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . . .44
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . . . . 51
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
79
‫دليل التركيب‬

Werbung

loading

Verwandte Anleitungen für Bose Professional FreeSpace FS4SE

Inhaltszusammenfassung für Bose Professional FreeSpace FS4SE

  • Seite 1 FreeSpace FS4SE Surface-mount Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning .
  • Seite 2 Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, • The FreeSpace FS4SE wall-mounting bracket is only for use with model FS4SE. Shanghai | Mexico Importer: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur •...
  • Seite 3 7.64 in 10.91 in Technical Specifications Important Installation Information Before installing the loudspeaker, review Important For additional specifications, see the FreeSpace FS4SE technical data sheet at BoseProfessional.com. Safety Instructions on page 2. Physical For fire and evacuation notification applications, Product Dimensions Height: 277 mm (10.91 in)
  • Seite 4 Note: If installing the loudspeaker with the rubber conduit facing upward, it is the installer's responsibility to seal against water ingress into the Euroblock connector. Note: If using the wide open rubber conduit configuration, it is the installer's responsibility to seal against water ingress into the Euroblock connector. 4 • English FreeSpace FS4SE • Installation Guide...
  • Seite 5 BoseProfessional.com Setup Wiring the Loudspeaker Wire Gauge The FreeSpace FS4SE loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
  • Seite 6 Loudspeaker on page 5. Ceramic Terminal Attachment Point The FreeSpace FS4SE is compatible with an optional ceramic terminal accessory. See the diagram for the location of the ceramic terminal attachment point. For more information on the ceramic terminal, see the ceramic terminal installation guide at BoseProfessional.com.
  • Seite 7 Locate the extended grille tab on the inside of the grille. Attach the grille by sliding it into place. Be sure the extended grille tab attaches to the grille lock on the loudspeaker enclosure.  45° 30° 15° 0° 15° 30° 45° Installation Guide • FreeSpace FS4SE English • 7...
  • Seite 8 Adjusting the Logo The FreeSpace FS4SE comes with a pre-installed Bose logo for horizontal installations. The loudspeaker also comes with a separate logo for vertical installations. To remove the logo, peal it away from the loudspeaker grille. To apply the vertical logo, find the center of the grille and align the notches on the back of the logo with the grille perforation.
  • Seite 9 • No realice alteraciones no autorizadas a este producto. • El soporte para montaje en pared FreeSpace FS4SE está destinado únicamente para el uso con el modelo FS4SE. • No exponga el altavoz ni los componentes de montaje a sustancias químicas...
  • Seite 10 Especificaciones técnicas Información importante sobre la instalación Para conocer más especificaciones, consulte la hoja de datos técnicos de FreeSpace FS4SE en BoseProfessional.com. Antes de instalar el altavoz, revise las Instrucciones importantes de seguridad en la página 9. Datos físicos Dimensiones del producto Alto: 277 mm (10.91")
  • Seite 11 Nota: Si instala el altavoz con el conducto de goma hacia arriba, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock. Nota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock. FreeSpace FS4SE • Guía de instalación Español • 11...
  • Seite 12 BoseProfessional.com Cableado de los altavoces Calibre de cable El altavoz FreeSpace FS4SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales.
  • Seite 13 Conexión del altavoz en la página Punto de sujeción del terminal de cerámica El FreeSpace FS4SE es compatible con un terminal de cerámica opcional. Consulte el diagrama para conocer la ubicación del punto de sujeción del terminal de cerámica.
  • Seite 14 Busque la lengüeta extendida de la rejilla en el interior de esta. Para fijar la rejilla, deslícela hasta que quede en su lugar. Asegúrese de que la lengüeta extendida de la rejilla encaje en la traba de esta en la carcasa del altavoz.  45° 30° 15° 0° 15° 30° 45° 14 • Español FreeSpace FS4SE • Guía de instalación...
  • Seite 15 Ajuste del logotipo FreeSpace FS4SE incluye un logotipo de Bose preinstalado para instalaciones horizontales. El altavoz también cuenta con un logotipo separado para instalaciones verticales. Para quitar el logotipo, despegue el adhesivo de la rejilla del altavoz. Para colocar el logotipo vertical, busque el centro de la rejilla y alinee las ranuras de la parte posterior del logotipo con la perforación de la rejilla.
  • Seite 16 Confiez l’installation du support à un professionnel qualifié, conformément aux réglementations locales. • N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose Professional pour une utilisation avec les enceintes FreeSpace FS4SE. Le matériel de fixation de l’enceinte sur la surface de montage n’est pas fourni.
  • Seite 17 (IP55C selon la norme EN 54-24). Une grille en aluminium est disponible en option pour éviter toute corrosion (rouille) dans des conditions extrêmes. Notice d’installation • FreeSpace FS4SE Français • 17...
  • Seite 18 Euroblock contre la pénétration d’eau. Remarque : en cas d’utilisation d’un conduit en caoutchouc largement ouvert, il est de la responsabilité de l’installateur d’assurer l’étanchéité du connecteur Euroblock contre la pénétration d’eau. 18 • Français FreeSpace FS4SE • Notice d’installation...
  • Seite 19 30° 45° Reportez-vous au schéma ci-contre à droite pour prendre connaissance des points de fixation de sécurité. Les inserts latéraux (1) sont dimensionnés pour des vis M8, d’une profondeur de 10 millimètres (0,39 po). Notice d’installation • FreeSpace FS4SE Français • 19...
  • Seite 20 L’enceinte FreeSpace FS4SE est compatible avec un bornier céramique (accessoire optionnel). Reportez-vous au schéma pour vérifier l’emplacement du point de fixation du bornier céramique. Pour plus d’informations sur le bornier céramique, reportez-vous au guide d’installation du bornier céramique sur le site BoseProfessional.com. 20 • Français FreeSpace FS4SE • Notice d’installation...
  • Seite 21 Repérez où se trouve la grande languette de la grille située à l’intérieur de la grille. Fixez la grille en la faisant glisser. Vérifiez que la grande languette de la grille est bien engagée au niveau du verrouillage de la grille sur le boîtier de l’enceinte.  45° 30° 15° 0° 15° 30° 45° Notice d’installation • FreeSpace FS4SE Français • 21...
  • Seite 22 Réglage du logo La FreeSpace FS4SE s’accompagne d’un logo Bose préinstallé pour une installation à l’horizontale. Un autre logo est également livré pour une installation verticale. Pour enlever le logo, soulevez-le de la grille d’enceinte puis tirez. Pour mettre en place le logo vertical, au centre de la grille, faites correspondre les encoches situées à...
  • Seite 23 Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts. • Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor. • Die FreeSpace FS4SE Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprechermodell FS4SE geeignet. • Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose Professional zugelassen sind.
  • Seite 24 Übersicht BoseProfessional.com Verpackungsinhalt ×2 ×2 ×4 ×2 ×2 ×2 ×2 ×4 Produktabmessungen 196 mm Ø 6,5 mm 171 mm 137 mm 174 mm 261 mm 194 mm 277 mm Technische Spezifikationen Wichtige Installationshinweise Weitere technische Spezifikationen können Sie dem technischen Bitte lesen Sie vor der Installation des Lautsprechers Datenblatt für die FreeSpace FS4SE Lautsprecher auf BoseProfessional.
  • Seite 25 BoseProfessional.com Systemeinrichtung Installationsoptionen  Installationsoptionen und Montagezubehör Montagehalterung (im Lieferumfang enthalten) Surface-Mount Pan and Tilt Bracket (optional)  CMBS2 Deckenhalterung (optional, nur für die Verwendung im Innenbereich) Einzelanschluss Ein- und Ausgang Große Öffnung Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse Die wetterbeständige Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab.
  • Seite 26 Systemeinrichtung BoseProfessional.com Verkabeln des Lautsprechers Kabeldurchmesser Der FreeSpace FS4SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) entwickelt. Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet.
  • Seite 27 BoseProfessional.com Installation Ausrichtung des Lautsprechers Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre Installation am besten geeignet ist. Horizontal Vertikal Montage der Halterung Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens zwei der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein müssen. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden.
  • Seite 28 Installation BoseProfessional.com Installieren des Lautsprechers WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Lautsprechers führen. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten.
  • Seite 29 BoseProfessional.com Installation Entfernen der Frontabdeckung Die Frontabdeckung ist durch eine Sperrvorrichtung am Lautsprecher befestigt. Lösen Sie die Sperrvorrichtung, indem Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation der Abdeckung einführen. Drücken Sie die Sperrvorrichtung herunter und schieben Sie gleichzeitig die Frontabdeckung vom Lautsprecher weg, um sie zu lösen. Hinweis: Die Sperrvorrichtung der Frontabdeckung befindet sich gegenüber des Tap-Reglers am Lautsprecher.
  • Seite 30 2016 e a tutte le altre normative del Regno Unito rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. applicabili. La dichiarazione di conformità completa è disponibile all’indirizzo: Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita BoseProfessional.com BoseProfessional.com.
  • Seite 31 (IP55C secondo EN 54-24). È disponibile una griglia in alluminio per impieghi gravosi come accessorio opzionale, per prevenire la corrosione rossastra. Guida all'installazione • FreeSpace FS4SE Italiano • 31...
  • Seite 32 Nota: se il diffusore viene installato con il tubo protettivo in gomma rivolto verso l’alto, è responsabilità dell’installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock. Nota: se viene utilizzata la configurazione con tubo protettivo in gomma aperto, è responsabilità dell’installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock. 32 • Italiano FreeSpace FS4SE • Guida all'installazione...
  • Seite 33 Configurazione Cablaggio del diffusore Diametro dei cablaggi Il diffusore FreeSpace FS4SE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
  • Seite 34 Cablaggio del diffusore a pag. 33. Punto di fissaggio del morsetto ceramico FreeSpace FS4SE è compatibile con un terminale in ceramica opzionale. L'immagine a lato mostra la posizione di fissaggio di tale morsetto ceramico. Per ulteriori informazioni sul terminale in ceramica, consultare la guida all'installazione del terminale in ceramica all'indirizzo BoseProfessional.com.
  • Seite 35 Individuare la linguetta della griglia all'interno della stessa. Fissare la griglia facendo scorrere la linguetta in posizione. Assicurarsi che la linguetta della griglia si agganci al sistema di bloccaggio della griglia che si trova sul cabinet del diffusore.  45° 30° 15° 0° 15° 30° 45° Guida all'installazione • FreeSpace FS4SE Italiano • 35...
  • Seite 36 Conformità alle norme di sicurezza Il diffusore FreeSpace FS4SE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Certificazione ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza Utilizzo generico –...
  • Seite 37 Om contact Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of De volledige conformiteitsverklaring kunt u vinden op: BoseProfessional.com.
  • Seite 38 Technische specificaties Belangrijke installatie-informatie Lees voordat u de luidspreker installeert Belangrijke Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de FreeSpace FS4SE op BoseProfessional.com. veiligheidsinstructies op pagina 37. Fysiek Voor brand- en evacuatiesystemen IP55C-beoordeling Afmetingen van het product volgens EN 54-24.
  • Seite 39 Euroblock-connector voorkomt. Opmerking: Bij de volledig open-configuratie is het de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt. Installatiehandleiding • FreeSpace FS4SE Nederlands • 39...
  • Seite 40 BoseProfessional.com De luidspreker bekabelen Bekabelingsdiameter De FreeSpace FS4SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
  • Seite 41 De luidspreker bekabelen op pagina 40. Keramisch klemmenblok De FreeSpace FS4SE is compatibel met een optioneel keramisch klemmenblok. Raadpleeg het schema voor de locatie van het keramische klemmenblok. Raadpleeg voor meer informatie over het keramische klemmenblok de installatiehandleiding voor keramische klemmenblokken op BoseProfessional.
  • Seite 42 Kijk waar het vergrendelingslipje aan de binnenkant van de grille zit. Bevestig de grille door deze op zijn plaats te schuiven. Zorg dat het lipje van de grille vastklikt in de vergrendeling van de luidsprekerbehuizing.  45° 30° 15° 0° 15° 30° 45° 42 • Nederlands FreeSpace FS4SE • Installatiehandleiding...
  • Seite 43 Het logo verstellen De FreeSpace FS4SE is voorzien van een Bose-logo voor horizontale installatie. Bij de luidspreker wordt ook een afzonderlijk logo geleverd voor verticale installatie. Trek het logo van de luidsprekergrille om dit te verwijderen. Om het verticale logo te bevestigen, houdt u boven het midden van de grille de inkepingen op de achterkant van het logo evenwijdig aan de perforaties op de grille.
  • Seite 44 å samsvare med gjeldende forskrifter og standarder. Bose Professional, 117 South St, Hopkinton, MA 01748 USA • Alle Bose Professional-produkter må monteres i henhold til bransjeforskrifter og ©2024 Transom Post OpCo LLC. Ingen del av dette arbeidet kan bli reprodusert, endret, lokale og nasjonale forskrifter.
  • Seite 45 Viktig informasjon om montering Hvis du vil ha flere spesifikasjoner, kan du se det tekniske Før du monterer høyttaleren, må du se gjennom dataarket for FreeSpace FS4SE på BoseProfessional.com. Viktige sikkerhetsinstruksjoner på side 44. Fysisk I forbindelse med brann- og evakueringsvarslinger er den miljøklassifisert for IP55C i henhold til EN 54-24.
  • Seite 46 Merk: Hvis du installerer høyttaleren med gummirøret vendt oppover, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. 46 • Norsk FreeSpace FS4SE • Monteringsveiledning...
  • Seite 47 BoseProfessional.com Konfigurering Kable høyttaleren Kabeldiameter FreeSpace FS4SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter (1/4-tommer) av ledningen for å feste til terminalene. Merk: Høyttaleren er ikke sertifisert for bruk med et stivt rør.
  • Seite 48 Kable høyttaleren på side 47. Keramikkfestepunkt FreeSpace FS4SE er kompatibel med ett valgfritt keramikkfestetilbehør. Se diagrammet for plasseringen av keramikkfestepunktet. Hvis du vil ha mer informasjon om keramikkfestet, kan du se monteringsveiledningen for keramikkfestet på BoseProfessional.com.
  • Seite 49 Finn den utvidede grilltappen på innsiden av grillen. Fest grillen ved å skyve den på plass. Pass på at den utvidede grilltappen festes til grilllåsen på høyttalerkabinettet.  45° 30° 15° 0° 15° 30° 45° Monteringsveiledning • FreeSpace FS4SE Norsk • 49...
  • Seite 50 Justere logoen FreeSpace FS4SE leveres med en forhåndsinstallert Bose-logo for horisontal montering. Høyttaleren leveres også med en egen logo for vertikal montering. Hvis du vil fjerne logoen, må du dra den av høyttalergrillen. Hvis du vil bruke den vertikale logoen, finner du midten av grillen og justerer hakkene på...
  • Seite 51 źródeł otwartego ognia, np. zapalonych świec. • Nie wolno dokonywać modyfikacji produktu bez zezwolenia. • Wspornik do montażu ściennego FreeSpace FS4SE jest przeznaczony wyłącznie do modelu FS4SE. • Nie wolno narażać głośnika lub elementów montażowych na działanie substancji chemicznych, które nie zostały dozwolone przez firmę...
  • Seite 52 (IP55C zgodnie z normą EN 54-24). Dostępna jest także aluminiowa osłona jako opcjonalne akcesorium chroniące przed powstawaniem korozji w trudnych warunkach. 52 • Polski FreeSpace FS4SE • Podręcznik instalacji...
  • Seite 53 Uwaga: instalując głośnik z gumową rurką skierowaną do góry, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock. Uwaga: wybierając całkowicie otwartą konfigurację gumowej rurki, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock. Podręcznik instalacji • FreeSpace FS4SE Polski • 53...
  • Seite 54 Linkę zabezpieczającą można przymocować do głośnika za 15° pomocą gwintowanych wkładek po bokach obudowy. 0° 15° 30° Punkty mocowania osprzętu zabezpieczającego 45° przedstawiono na schemacie po prawej stronie. We wkładki boczne (1) można wkręcać śruby M8 na głębokość 10 mm. 54 • Polski FreeSpace FS4SE • Podręcznik instalacji...
  • Seite 55 Podłączanie okablowania do głośnika na stronie 55. Punkt mocowania ceramicznego bloku zacisków W głośniku FreeSpace FS4SE można zamontować opcjonalny ceramiczny blok zacisków. Na rysunku przedstawiono punkt mocowania ceramicznego bloku zacisków. Więcej informacji na temat tego akcesorium można znaleźć w podręczniku instalacji ceramicznego bloku zacisków na stronie BoseProfessional.
  • Seite 56 Ustalić położenie zakładki wewnątrz osłony głośnika. Zamontować osłonę, wsuwając ją na obudowę. Należy upewnić się, że zakładka wewnątrz osłony wsunęła się do blokady osłony w obudowie głośnika.  45° 30° 15° 0° 15° 30° 45° 56 • Polski FreeSpace FS4SE • Podręcznik instalacji...
  • Seite 57 Przełącznik mocy Dostosowywanie logo Logo Bose znajdujące się na głośniku FreeSpace FS4SE jest ustawione w pozycji do montażu poziomego. Jednak do zestawu dołączone jest także oddzielne logo do montażu głośnika w pozycji pionowej. Logo można usunąć, odklejając je od głośnika. Aby przymocować logo do montażu pionowego, określ środek osłony i ustaw logo tak, aby nacięcia na logo biegły wzdłuż...
  • Seite 58 Bose 是 Bose Corporation 的商标。 • 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点 燃的蜡烛）置于本产品上或靠近本产品。 FreeSpace 是 Transom Post OpCo LLC 的商标。 • 未经授权切勿改装本产品。 Bose Professional, 117 South St, Hopkinton, MA 01748 USA • FreeSpace FS4SE 壁挂支架仅适用于 FS4SE 机型。 ©2024 Transom Post OpCo LLC。未经事先书面许可，不得复制、修改、分发或 • 请勿让扬声器或安装组件接触 Bose Professional 未说明的任何化学物 以其他方式使用本文档的任何部分。...
  • Seite 59 261 毫米 194 毫米 277 毫米 10.28 英寸 7.64 英寸 10.91 英寸 技术规格 重要安装信息 安装扬声器之前，请阅读第 58 页上的重要安全说明。 有关其他规格，请参阅 BoseProfessional.com 上的 FreeSpace FS4SE 技术参数表。 外观 产品尺寸 高度：277 毫米（10.91 英寸） 对于火灾和疏散通知应用程序，环境评级为 IP55C （依据 EN 54-24）。 宽度：171 毫米（6.73 英寸） 深度：196 毫米（7.72 英寸） 带网罩和支架的扬声器净重...
  • Seite 60 设置 BoseProfessional.com 安装方式  安装选件和配件 安装支架（随附） Surface-Mount Pan and Tilt Bracket（可选)  CMBS2 吸顶安装支架（可选，仅室外可用） 仅输入型 输入环出型 宽口型 准备防风雨输入防护罩 防风雨输入防护罩是针对三种不同布线情况设计的（请参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。 注意：仅限室内的安装不需要使用输入防护罩。 注意：如果安装扬声器时橡胶管朝上，安装人员有责任进行密封，以防水进入 Euroblock 接口。 注意：如果使用开口橡胶管配置，安装人员有责任进行密封，以防水进入 Euroblock 接口。 60 • 简体中文 FreeSpace FS4SE • 安装指南...
  • Seite 61 设置 BoseProfessional.com 扬声器接线 线规 FreeSpace FS4SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接到端子。 注意：扬声器不适合与硬质管子一起 使用。扬声器仅适合软质管子或直接 布线连接方式。 注意：布线方法必须符合： 在加拿大，《加拿大电气规范》第 I 部分 CSA C22.1，电气安装安全标准 第 32 节； 在美国，NFPA 70 美国国家电气法 70/100V 8Ω 扬声器设置 2.5W 40W* 8Ω NC** 100V * 出厂默认设置...
  • Seite 62 请选择符合当地所有建筑法规和要求的紧固件。 注意：请选择合适的紧固件以支撑扬声器的重量（3.42 千克 [7.55 磅]）。 做好钻孔记号。 在墙壁上钻四个孔（大小适合相应的紧固件）。 使用两颗螺丝（不随附）将支架固定到墙壁上。 注意：使用 M6 或 1/4 英寸的 20 号螺钉。  连接接线端子 将接线穿过支架的中心孔。 插入接线时请从输入罩底部穿过。请参阅第 60 页的准备输 入罩。 执行接线端子接线操作。有关接线信息，请参阅第 61 页的 扬声器接线。 陶瓷端子连接点 FreeSpace FS4SE 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。有关 陶瓷端子的详细信息，请参阅 BoseProfessional.com 上的陶瓷端子安装指南。 62 • 简体中文 FreeSpace FS4SE • 安装指南...
  • Seite 63 安装 BoseProfessional.com 安装扬声器 警告：不遵循以下步骤可能会导致不安全的安装环境，有扬声器跌落的危险。 将已经接好线的接线端子连接到扬声器。 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用两个随附的输入罩螺钉固定输入罩。请参阅第 60 页的准备输入罩。 将扬声器固定在支架臂之间，然后使用螺纹嵌入件将随附的任一支架螺钉插入扬声器每侧。 将安装支架上的插销对准适用于安装的角度卡槽，然后将支架扣入扬声器。 注意：扬声器的角度可以调节至 0°、±15°、±30° 或 ±45°。 注意：在室外应用时，请勿以向上俯角安装扬声器。 拧紧扬声器两侧的螺钉，将扬声器固定至安装支架。请勿过度扭转螺钉。 注意：在连接网罩之前，请将扬声器抽头设置调整为正确的设置。请参阅第 61 页的扬声器设置。 找到网罩内侧的网罩扣。将其滑入到位以装上网罩。确保将网罩扣固定至扬声器外壳的网罩锁。  45° 30° 15° 0° 15° 30° 45° 安装指南 • FreeSpace FS4SE 简体中文 • 63...
  • Seite 64 安装 BoseProfessional.com 移除网罩 网罩已通过网罩锁固定至扬声器。将小工具插入网罩穿孔（直径小于 1.5 毫米），解开网罩锁。解开网罩锁之后，将网罩从扬声器上滑出以拆下网罩。 注意：网罩锁位于扬声器抽头开关反面。请参阅下图查看网罩锁位置。 抽头开关 调整徽标 FreeSpace FS4SE 随附预安装的 Bose 徽标以进行水平安装。扬声器还随附一个单独的徽标以进行垂直安装。要移除徽标，请将其从扬声器网罩剥离。 要应用垂直徽标，找到网罩中心位置，然后将徽标背面的缺口与网罩穿孔对其。按压以将其固定至扬声器网罩。 安全与法规遵从 FreeSpace FS4SE 扬声器经过测试，符合以下规格和用途： 符合 ANSI/UL 1480A-2016, 适合商业和安全专业用途 通用 – UL 类别 UEAY，文件号 S36835。 适合在室外潮湿的场所中使用。 EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统 环境类型：B（室外应用） 适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。...
  • Seite 65 175 Longyao Road, Xuhui District, Shanghai | 墨西哥進口商： POST 方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, • 僅限使用 Bose Professional 隨附或指定用於 FreeSpace FS4SE 揚 Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico City | 阿拉伯聯 聲器的五金部件與配件。未隨附可將揚聲器固定至安裝表面的五金...
  • Seite 66 火災與疏散警報應用符合 EN 54-24 認證 IP55C 環境等級。 寬度：171 公釐 (6.73 吋) 深度：196 公釐 (7.72 吋) 淨重，揚聲器加網罩及支架 (單件) 3.42 公斤 (7.55 磅) 裝運重量 (成對) 8.32 公斤 (18.35 磅) 環境 產品隨附防風雨輸入端子外蓋，適 用於戶外潮濕環境 (EN 54-24 認證 IP55C 環境等級)。亦提供選配的鋁 合金網罩配件，可於惡劣環境中避 免紅色鏽蝕。 66 • 繁體中文 FreeSpace FS4SE • 安裝指南...
  • Seite 67 設定 BoseProfessional.com 安裝選項  安裝選項與配件 安裝支架 (隨附) Surface-Mount Pan and Tilt Bracket (選配)  CMBS2 天花板安裝支架 (選配；僅供室內使用) 單輸入 輸出入 開放式 防風雨輸入端子外蓋安裝前處理 防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。 備註：純室內安裝時，無需使用輸入端子外蓋。 備註：若揚聲器安裝時將橡膠導管朝上，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封， 以防止水進入 Euroblock 連接端子。 安裝指南 • FreeSpace FS4SE 繁體中文 • 67...
  • Seite 68 設定 BoseProfessional.com 揚聲器接線 線規 FreeSpace FS4SE 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出六公釐 (1/4 吋) 的裸線以連接至端子。 備註：本揚聲器不適用硬式導管。本 揚聲器僅適用軟性導管或配線連接。 備註：配線方式必須遵照： 於加拿大：《 Canadian Electrical Code 》 ( 加拿大電氣規程 ) 第一部分 CSA C22.1 ，「電氣安裝安全標準」 第 32 條；...
  • Seite 69 備註：請選用合適的緊扣件，須能支撐揚聲器重量 (3.42 公斤 [ 7.55 磅] ) 。 標記鑽孔。 在牆面上鑽出四個鑽孔 (尺寸符合合適的緊扣件)。 使用兩個螺絲將支架固定於牆面 (未隨附)。 備註：使用 M6 或 1 / 4 吋至 20 尺寸的螺絲。  連接器接線 將線路穿過支架中央孔。 安裝時，請將連接線從輸入端子外蓋底部插入。請參閱第 67 頁的「輸入端子外蓋準備工作」。 將線路連接至連接器。如需瞭解配線資訊，請參見第 68 頁 「揚聲器接線」。 陶瓷接頭安裝點 FreeSpace FS4SE 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷 接頭的更多資訊，請參閱 BoseProfessional.com 上的陶瓷接頭安裝指南。 安裝指南 • FreeSpace FS4SE 繁體中文 • 69...
  • Seite 70 警告：若未確實依下列步驟安裝，即可能導致安裝狀態不安全，造成墜落風險。 將接好線的連接器安裝至揚聲器。 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。請使用隨附的兩個輸入端子外蓋螺絲來固定輸入端子外蓋。請參閱第 67 頁的 「輸入端子外蓋準備工作」。 將揚聲器置於支架支臂之間，將隨附的其中一個支架螺絲裝入揚聲器側邊的螺絲吊點。 將安裝支架上的插銷對齊適合所需安裝的角度插槽，接著將揚聲器扣入支架中。 備註：揚聲器角度可調整為 0 °、± 15 °、± 30 ° 或 ± 45 °。 備註：若用於戶外，請勿以向上俯仰角安裝揚聲器。 鎖緊揚聲器兩側的螺絲，將揚聲器固定於安裝支架上。請勿將螺絲鎖得過緊。 備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第 68 頁的「揚聲器設定」。 將延伸網罩插片置於網罩內部。將其滑入定位以連接網罩。請確保延伸網罩插片連接至揚聲器外殼上的網罩鎖。  45° 30° 15° 0° 15° 30° 45° 70 • 繁體中文 FreeSpace FS4SE • 安裝指南...
  • Seite 71 安裝 BoseProfessional.com 取下網罩 網罩以網罩鎖固定在揚聲器上。將小型工具插入網罩鏤空處 (直徑不超過 1.5 公釐)，即可打開網罩鎖。壓下網罩鎖時，將網罩滑出揚聲器即可將其卸下。 備註：網罩鎖位於揚聲器抽頭開關的對面側。請見下圖，瞭解網罩鎖的確切位置。 抽頭開關 調整標誌 FreeSpace FS4SE 已預先裝有適合水平安裝的 Bose 標誌。揚聲器亦另隨附適合垂直安裝的標誌。若要移除標誌，請從揚聲器網罩上撕除。若要裝上垂 直標誌，請找出網罩的中心點，將標誌背面的槽口對準網罩鏤空處。按壓標誌即可將其固定在揚聲器網罩上。 安全與規章遵循 FreeSpace FS4SE 揚聲器通過測試，且符合下列規格及用途： 列為 ANSI/UL 1480A-2016, 適合商業及安全專業用途的揚聲器 一般用途 – UL Category UEAY，案號 S36835。 適合於戶外潮濕之處使用。 EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器 環境類型：B (戶外應用) 根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。...
  • Seite 72 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE • ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従っ Bose は Bose Corporation の商標です。 てください。各地域の建築に関する条例や規制など、適用される全て FreeSpace は Transom Post OpCo LLC の商標です。 の法律に従って本製品およびその取付金具を設置することは施工業 Bose Professional, 117 South St, Hopkinton, MA 01748 USA 者の責任です。本製品を設置する前に、各地域の管轄官庁に相談し てください。 ©2024 Transom Post OpCo LLC.本書のいかなる部分も、書面による事前の許可 • 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および のない複写、変更、配布、その他の使用は許可されません。...
  • Seite 73 詳細な仕様は、BoseProfessional.comに用意されている、FreeSpace スピーカーを設置する前に、72ページの安全上の重要な注意 FS4SEのテクニカルデータシートを参照してください。 事項をご確認ください。 物理的仕様 製品寸法 高さ: 277 mm 火災および避難誘導の基準は、EN 54-24に準拠し、IP55Cの環境 耐候性に対応しています。 幅: 171 mm 奥行き: 196 mm 質量（グリルおよびブラケット装着時 3.42 kg のスピーカー、単体） 梱包質量（ペア） 8.32 kg 使用環境 付属の耐候性入力カバーを使用す ると、水気の多い屋外での使用に適 しています（EN 54-24準拠のIP55C） 。アクセサリーのオプションとして、 過酷な環境下で赤さびを防止する アルミグリルを利用可能です。 設置ガイド • FreeSpace FS4SE 日本語 • 73...
  • Seite 74 セットアップ BoseProfessional.com 設置オプション  設置オプションとアクセサリー 取り付けブラケット（付属） Surface-Mount Pan and Tilt Bracket（オプション）  CMBS2天井吊り下げブラケット（オプション、屋内専用） 単一入力 入力および出力 開口 耐候入力カバーを準備する 耐候入力カバーは、上記の3つの各配線パターンに対応するように設計されています。お使いの配線パターンに合わせて入力カバーの構成を変更するには、 ゴム管の点線に沿って切り取ります。 注 : 屋内のみでの使用には、入力カバーは必要ありません。 注 : スピーカーの設置時にゴム管が上向きになる場合は、ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。 注 : 開口の構成のゴム管を使用する場合は、ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。 74 • 日本語 FreeSpace FS4SE • 設置ガイド...
  • Seite 75 セットアップ BoseProfessional.com スピーカーの配線 ケーブルゲージ FreeSpace FS4SEで使用できるケーブルのゲージは、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子に接続します。 注: 本スピーカーは、固定導管の使用に は対応しておらず、フレキシブル導管ま たはケーブル接続のみに適しています。 注: 配線は、以下に従って行う必要が あります。 カナダ: CSA C22.1、Canadian Electrical Code、パート 1、Safety Standard for Electrical Installations、セクション32 米国: The National Electrical Code、NFPA 70 70/100V 8 Ω...
  • Seite 76 設置 BoseProfessional.com スピーカーの向き 設置環境に合わせて最適なスピーカーの向きを選択します。 横向き 縦向き ブラケットを取り付ける 注: 取り付け位置を決める際、取り付けブラケットの取り付けポイント（2箇所以上）を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっ かり固定されない場合、取り付ける際に適切な補強器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。 注: スピーカーの重量（3.42 kg）を支えるのに適した留め具を選択してください。 穴を空ける位置に印を付けます。 壁に穴を4つ（使用する留め具の大きさ）開けます。 ネジを2つ（付属していません）使い、ブラケットを壁に固定します。 注: M6または1/4-20サイズのネジを使います。  コネクターを配線する ケーブルは、ブラケットの中央の穴を通します。 入力カバーの底にケーブルを挿入します。「入力カバーの準備」 （74ページ）を参照してください。 コネクターに配線します。配線について詳しくは、「スピーカーの配 線」（75ページ）を参照してください。 セラミックターミナルの取り付けポイント FreeSpace FS4SEはオプションのセラミックターミナルアクセサリーに対応しています。 セラミックターミナルの取り付けポイントは、図を参照してください。セラミックターミナ ルの詳細については、BoseProfessional.com に用意されている、セラミックターミナル の設置ガイドを参照してください。 76 • 日本語 FreeSpace FS4SE • 設置ガイド...
  • Seite 77 設置 BoseProfessional.com スピーカーを取り付ける 警告: 下記の手順に従わない場合、設置が不安定になり、落下事故の原因となる可能性があります。 配線済みのコネクターをスピーカーに取り付けます。 入力カバーをコネクターの上から取り付け、スピーカーに強く押し付けてしっかりと密閉します。付属の入力カバーネジ（x2）を使用して入力カバーを固定し ます。「入力カバーの準備」（74ページ）を参照してください。 スピーカーをブラケットアーム間に差し込み、付属のブラケットネジをスピーカー各側面のネジ穴に挿入します。 取り付けブラケットのピンを、取り付けに適した角度スロットに合わせ、ブラケットをスピーカーにはめ込みます。 注: スピーカーの角度は、0°、±15°、±30°、±45°に調節できます。 注: 屋外用途ではスピーカーを上向きに取り付けないでください。 スピーカー両側面のネジを締め、スピーカーを取り付けブラケットに固定します。ネジを締めすぎないようにしてください。 注: グリルの取り付けの前に、設置に合わせてスピーカーのタップ設定を適切な値に調整します。75ページのスピーカーの設定を参照してください。 グリルの内側に出ているグリルタブの位置を確認します。グリルをスライドさせてはめ込みます。グリルから出ているグリルタブがスピーカー筐体のグリル ロックに固定されていることを確認してください。  45° 30° 15° 0° 15° 30° 45° 設置ガイド • FreeSpace FS4SE 日本語 • 77...
  • Seite 78 490 Ω 245 Ω 123 Ω 100V — 2000 Ω 1000 Ω 500 Ω 250 Ω 公称インピーダンス（パッシブ） 8 Ω 定格ノイズ出力 軸上周波数特性 脚注: 仕様データは、無響室内の自由音場て測定さ れています。基準面はグリルの表面、基準軸に EQ適用なし 対して垂直に設定されています。基準軸はグリ ル表面の中心に対して垂直に設定されていま す。水平面には基準軸が含まれ、基準面に対し て垂直に設定されています。 1000 10000 20000 Frequency (Hz) 78 • 日本語 FreeSpace FS4SE • 設置ガイド...
  • Seite 79 ‫أو أنابيب المياه. احرص على يقوم فني تركيب محترف ومؤهل بتركيب الكتيفة وبما يتوافق مع‬ .‫قوانين البناء المحلية‬ Bose Professional ‫ال تستخدم سوى المع د ّات والملحقات المض م ّ نة أو المحددة من ق ِ بل‬ • ‫. ال يتم إرفاق أجهزة تثبيت مكبر‬FreeSpace FS4SE ‫لالستخدام مع مكبرات الصوت‬...
  • Seite 80 ‫46,7 بوصة‬ ‫19,01 بوصة‬ ‫معلومات هامة حول التركيب‬ ‫المواصفات الفنية‬ FreeSpace FS4SE ‫للحصول على مواصفات إضافية، راجع ورقة البيانات الفنية لمكبر الصوت‬ .BoseProfessional.com) ‫على‬ .79 ‫قبل تركيب مكرر الصوت، راجع القسم إرشادات مهمة حول السالمة في الصفحة‬ ‫مادي‬ ‫أبعاد المنتج‬...
  • Seite 81 .Euroblock ‫مالحظة: إذا تم تركيب مك ب ّر الصوت مع توجيه القناة المطاطية ألعلى، فإن فني التركيب يتحمل مسؤولية اإلغالق المحكم لمنع دخول الماء إلى داخل الموصل الطرفي من النوع األوروبي‬ .Euroblock ‫مالحظة: إذا كان يتم استخدام تكوين القناة المطاطية المفتوحة على مصراعيها، فإن فني التركيب يتحمل مسؤولية اإلغالق المحكم لمنع دخول الماء إلى داخل الموصل الطرفي من النوع األوروبي‬ ‫ • دليل التركيب‬FreeSpace FS4SE ‫18 • العربية‬...
  • Seite 82 ‫قياس األسالك‬ .‫( فقط‬ ‫( إلى 41 بمعيار السلك األمريكي )1,2 مم‬ ‫ للعمل بأسالك مقاس 81 بمعيار السلك األمريكي )8,0 مم‬FreeSpace FS4SE ‫تم تصميم مكبر الصوت‬ ‫مخططات التوصيل‬ .‫اكشف ستة ملليمترات )1/4 بوصة( من السلك العاري لتوصيله باألطراف‬ ‫مالحظة: مك ب ّر الصوت ليس مخص ص ً ا لالستخدام مع‬...
  • Seite 83 ‫نقطة توصيل الطرف المصنوع من السيراميك‬ ‫ مع ملحق طرف اختياري مصنوع من السيراميك. راعج الرسم البياني لمعرفة مكان نقطة توصيل‬FreeSpace FS4SE ‫يتوافق‬ ‫الطرف المصنوع من السيراميك. للحصول على مزيد من المعلومات حول الطرف المصنوع من السيراميك، راعج دليل تربيك‬...
  • Seite 84 ‫حدد موقع لسان الحاجز الشبكي الممدد من الجهة الداخلية للحاجز الشبكي. ر ك ّ ب الحاجز الشبكي من خالل تمريره وتثبيته في مكانه. احرص على أن يتم تثبيت لسان الحاجز الشبكي الممدد على قفل الحاجز الشبكي‬ .‫على علبة مكبر الصوت‬  45° 30° 15° 0° 15° 30° 45° 84 • ‫العربية‬ FreeSpace FS4SE • ‫دليل التركيب‬...
  • Seite 85 ‫ المر ك ّ ب مسب ق ً ا للتركيب بشكل أفقي. ويأتي مكبر الصوت مزو ّ د ًا أي ض ً ا بشعار منفصل للتركيب بشكل عمودي. إلزالة الشعار، انزعه عن الحاجز‬Bose ‫ مزو ّ د ًا بشعار‬FreeSpace FS4SE ‫يأتي...
