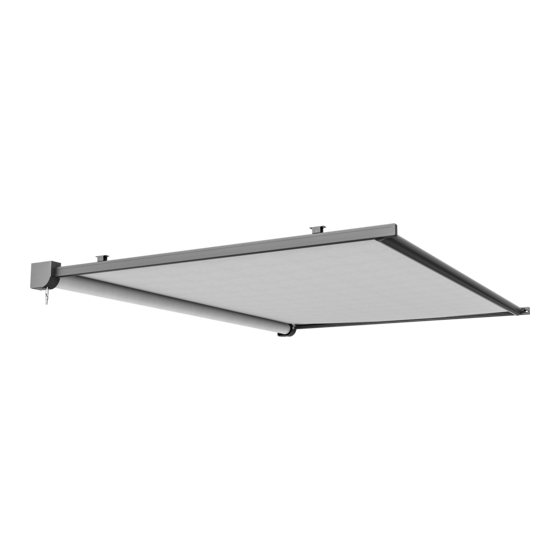

Varisol T90 Montageanleitung
Manuelle terrassendachmarkise
Vorschau ausblenden
Andere Handbücher für T90:
- Montageanweisung (7 Seiten) ,
- Reparaturanleitung (6 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Varisol T90
Inhaltszusammenfassung für Varisol T90

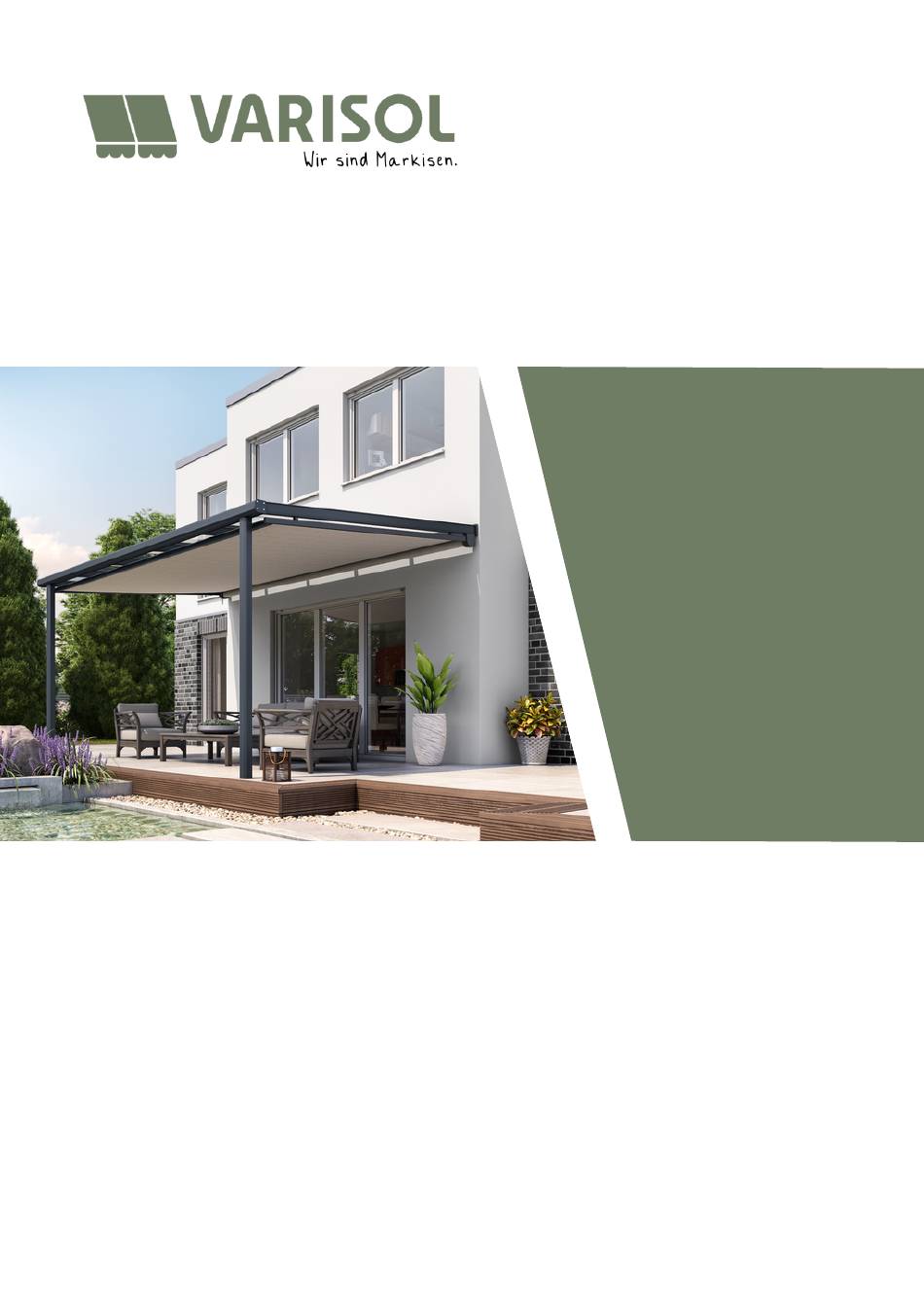

- Seite 1 MONTAGEANLEITUNG Manuelle Terrassendachmarkise: T90...
- Seite 2 INHALTSVERZEICHNIS GRUNDLAGEN Sicherheitshinweise ........................... Seite 3 Bevor Sie zur Baustelle fahren ......................Seite 3 Werkzeug, das Sie für die Baustelle brauchen ................... Seite 3 Qualifikation ............................Seite 3 Transport ............................Seite 3 Hochziehen mit Seilen ........................Seite 4 Aufstiegshilfen ............................ Seite 4 Absturzsicherung ..........................
- Seite 3 GRUNDLAGEN SICHERHEITSHINWEISE Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind. WICHTIGER SICHERHEITSHINWEIS : Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr durch Stromschlag welche zum Tod oder zu schweren Verletzungen führt oder die für die Funktion der Markise wichtig sind.
- Seite 4 GRUNDLAGEN Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. Die zum Zwecke der Wareneingangskontrolle geöffnete Verpackung muss für den Weitertransport wieder sachgerecht verschlossen werden.
- Seite 5 MONTAGE ÜBERPRÜFUNG DER WARE Überprüfen Sie die Markise und das Zubehör auf Unversehrtheit und Vollständigkeit. Prüfen Sie, ob die Lieferung mit Ihrer Bestellung übereinstimmt. Vor Beginn der Montage ist zu prüfen, ob die gelieferten Montagekonsolen in Art und Anzahl mit der Bestellung übereinstimmen ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenem Befestigungsuntergrund übereinstimmen Konsole Rechts...
- Seite 6 MONTAGE MONTAGE DER MONTAGEKONSOLEN Zeichnen Sie die Bohrlöcher an den Sparren. Bohren Sie Löcher an die angezeichneten Stellen. Mitte Bohrungen Montagekonsole = Mitte Bohrungen der Schienenhalter ! Schrauben Sie die Montagekonsolen fest.
- Seite 7 MONTAGE MONTAGE DER FÜHRUNGSSCHIENENHALTER Zeichnen Sie die Führungsschienenhalter (1) an den Sparren. Achten Sie auf die Flucht der Führungsschienenhalter ! Bohren Sie dort Löcher für die Führungsschienenhalter (1). Beachten Sie, dass das Achsmaß der Markise auch das Bestell und Befestigungsmaß ist ! Achten Sie auf die richtige Anzahl der Führungsschienenhalter ! Schrauben Sie die Führungsschienenhalter (1) an die Sparren.
- Seite 8 MONTAGE MONTAGE DER MARKISE Legen Sie die Markise auf zwei Leitern. Heben Sie die Markise zu zweit an. Arbeiten Sie in größeren Höhen , besonders Winkeln Sie die Markise an. auf Balkonen, nie ohne Absturzsicherung ! Hängen Sie die Seitenlage (1) in die Halterung (2). Klappen Sie die Markise herunter (3).
- Seite 9 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN Legen Sie die Pappe auf den Boden. Schieben Sie die Führungsschienen (1) bis zur Hälfte der Ausleger der Seitenlager (2) Führen Sie die Laufräder (3) der Fallstangenzapfen in die Gasse der Führungsschienen (4). Schieben Sie die Führungsschienen weiter bis zum Anschlag. Achten Sie darauf, dass die Schraubenköpfe komplett versenkt sind ! Verschrauben Sie die Führungsschienen an der Innenseite (5).
- Seite 10 MONTAGE MONTAGE DER ZUGBÄNDER Legen Sie die Zugbänder über die Umlenkrollen (1). Führen Sie die Zugbänder in den unteren Schlitz der Schiene. Die Zugbänder müssen 3x umwickelt sein ! Legen Sie die Zugbänder um die untere Umlenkrolle (2). Führen Sie die Zugbänder im oberen Schlitz zurück. Die Zugbänder nicht verdrehen ! Hängen Sie die Zugbänder (3) n die Haken der Laufwagen (4).
- Seite 11 MONTAGE MONTAGE DER FÜHRUNGSSCHIENEN IN FÜHRUNGSSCHIENENHALTER Heben Sie die Führungsschienen an (1). Drücken Sie die Führungsschienen in die Führungsschienenhalter. Schrauben Sie die Klemmschrauben (2) fest.
- Seite 12 CHECKLISTE WAS IST WENN FOLGENDE FEHLER AUFTRETEN Auftragsnummer : ___________ Folgende Fehlfunktionen können durch eine nicht korrekte Montage auftreten : Anlage schließt nur einseitig oder nicht richtig Tuch hängt durch Anlage stockt oder quietscht beim fahren Deckel geht nicht richtig auf und zu Durch überprüfen und korrigieren folgender Punkte können dieses behoben werden : Vorspannung überprüfen : Schnittmaße der Profile messen :...
- Seite 13 CHECKLISTE WICHTIGE SICHERHEITSHINWEISE QUETSCH- UND SCHERBEREICHE Es bestehen Quetsch- und Scherbereiche zwischen z. B. Fallstange und Kasten, sowie sich begegnenden Profilen. Kleidungsstücke bzw. Körperteile können von der Anlage erfasst und mit eingezogen werden! Wird die Markise in einer Höhe unter 2,5 Meter über zugängliche Verkehrswege montiert, so darf die Markise nur durch einen Tastschalter mit Sicht auf die sich bewegenden Teile betätigt werden.
- Seite 14 97.30.010 V11...
