Kieback&Peter SBM51/04 Produktbeschreibung

Kieback&Peter SBM51/04 Produktbeschreibung

Schaltschrankbusmodul

Werbung

Ausgabe 2014-11-19
Produktbeschreibung

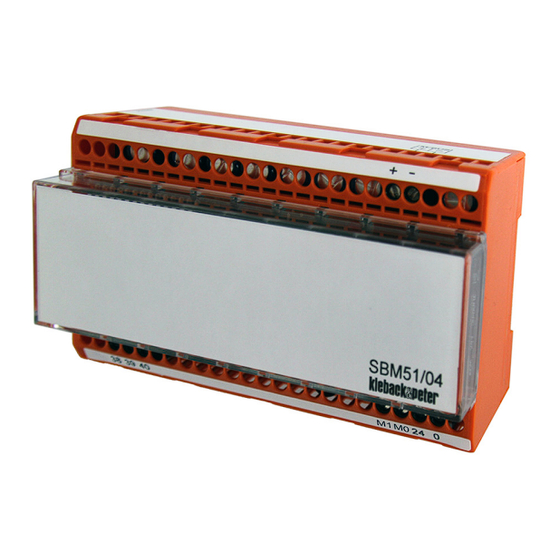

SBM51/04 SchaltschrankBusModul
für M-Bus mit 32 Zählern
Anwendung
Der SchaltschrankBusModul SBM51/04 dient zur
Einbindung von maximal 32 Zählern fremder Gewerke
über den M-Bus nach DIN EN 1434-3 in das DDC3000-
bzw. DDC4000-System.
Hinweis: Beachten Sie die Besonderheiten bei
Firmware-Updates durch EPROM-Tausch (siehe
Seite 4).
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................3
Historie Firmware-Versionen ...............................................................................................................................4
Anschluss ............................................................................................................................................................5
Montage.................................................................................................................................................................7
Demontage ............................................................................................................................................................7
Inbetriebnahme......................................................................................................................................................8
Anzeige- und Bedienelemente.............................................................................................................................8
Einstellung der Schaltschrankbus-Adresse .........................................................................................................9
Netzeinschaltung ...............................................................................................................................................10
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-40.051-31-DE
SBM51/04
Seite
A

Werbung

loading

Inhaltszusammenfassung für Kieback&Peter SBM51/04

  • Seite 1 Produktbeschreibung SBM51/04 SBM51/04 SchaltschrankBusModul für M-Bus mit 32 Zählern Anwendung Der SchaltschrankBusModul SBM51/04 dient zur Einbindung von maximal 32 Zählern fremder Gewerke über den M-Bus nach DIN EN 1434-3 in das DDC3000- bzw. DDC4000-System. Hinweis: Beachten Sie die Besonderheiten bei Firmware-Updates durch EPROM-Tausch (siehe Seite 4).
  • Seite 2 Datenblatt 2.50-40.051-31-DE Ausgabe 2014-11-19 SBM51/04 Produktbeschreibung Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "SBM51/ 04". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.
  • Seite 3 Ausgabe 2014-11-19 Datenblatt 2.50-40.051-31-DE Produktbeschreibung SBM51/04 Artikel SBM51/04 SchaltschrankBusModul mit M-Bus Eingang nach DIN EN 1434 3 für maximal 32 Zähler Technische Daten Nennspannung ■ Für Gerät: 24 V AC ±10 % / 230 mA; 5,4 VA ■ Für M-Bus: 24 V AC ±10 % / 100 mA; 2,4 VA ■...
  • Seite 4 Update der Firmware-Version eines SBM51/04 durch EPROM-Tausch Geräte bis Beachten Sie die Firmware-Version des bestehenden SBM51/04 beim Update durch V 5.4 und EPROM-Tausch. Die Firmware-Version eines SBM51/04 finden Sie auf dem Versionsaufkleber des Geräte ab EPROM im Inneren des SBM51/04-Gerätes. V 5.5 ■...
  • Seite 5 Ausgabe 2014-11-19 Datenblatt 2.50-40.051-31-DE Produktbeschreibung SBM51/04 Anschluss WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie den Geräteanschluss und die Netzeinschaltung nur durch, wenn Sie dazu qualifiziert sind. Halten Sie die VDE-Bestimmungen und die örtlichen Vorschriften ein.
  • Seite 6 0,8 mm Aderdurchmesser. Verwenden Sie ein verseiltes Aderpaar für die Datenlei- tungen (+ und -). Die beiden Adern sind vertauschbar. Die maximale Kabellänge für den M-Bus beträgt 1000 m. HINWEIS Die Liste der unterstützten Zähler finden Sie in der "SBM51/04, FBS51/04 M-Bus Anbindungen - Parameterbeschreibung". Seite 6 / 10...
  • Seite 7 Ausgabe 2014-11-19 Datenblatt 2.50-40.051-31-DE Produktbeschreibung SBM51/04 Montage WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. ACHTUNG Die Netzeinschaltung unparametrierter Produkte kann unvorhergesehene Folgen wie Fehlfunktionen oder Sachschäden verursachen.
  • Seite 8 Datenblatt 2.50-40.051-31-DE Ausgabe 2014-11-19 SBM51/04 Produktbeschreibung Inbetriebnahme ACHTUNG Die Netzeinschaltung darf erst nach der Parametrierung der Automationsstation und der Geräte- einstellung durch den Inbetriebnahme-Techniker erfolgen. Die Parametrierung der Automationsstation ist in den jeweiligen Projektierungsunterlagen beschrieben. Anzeige- und Bedienelemente Drehschalter zur Einstellung der Schaltschrankbus-Adresse LED "Schaltschrankbus"...
  • Seite 9 Das Beispiel zeigt Adresse 15. Erlaubter Bereich für die Schalt- schrankbus-Adresse: 01 bis 16 x 10 ► Setzen Sie die Frontklappe am oberen Rand ein und rasten Sie sie unten ein. ► Schließen Sie die Spannungsversorgung des SBM51/04 wieder an. Seite 9 / 10...
  • Seite 10 Führen Sie den Geräteanschluss und die Netzeinschaltung nur durch, wenn Sie dazu qualifiziert sind. Halten Sie die VDE-Bestimmungen und die örtlichen Vorschriften ein. Prüfen Sie vor Netzeinschaltung die korrekte Montage und den elektrischen Anschluss. Prüfen Sie nach Einschalten der Netzspannung die Übertragungsfunktionen des SBM51/04. Seite 10 / 10...
