Ausgabe 2017-07-20
Produktbeschreibung

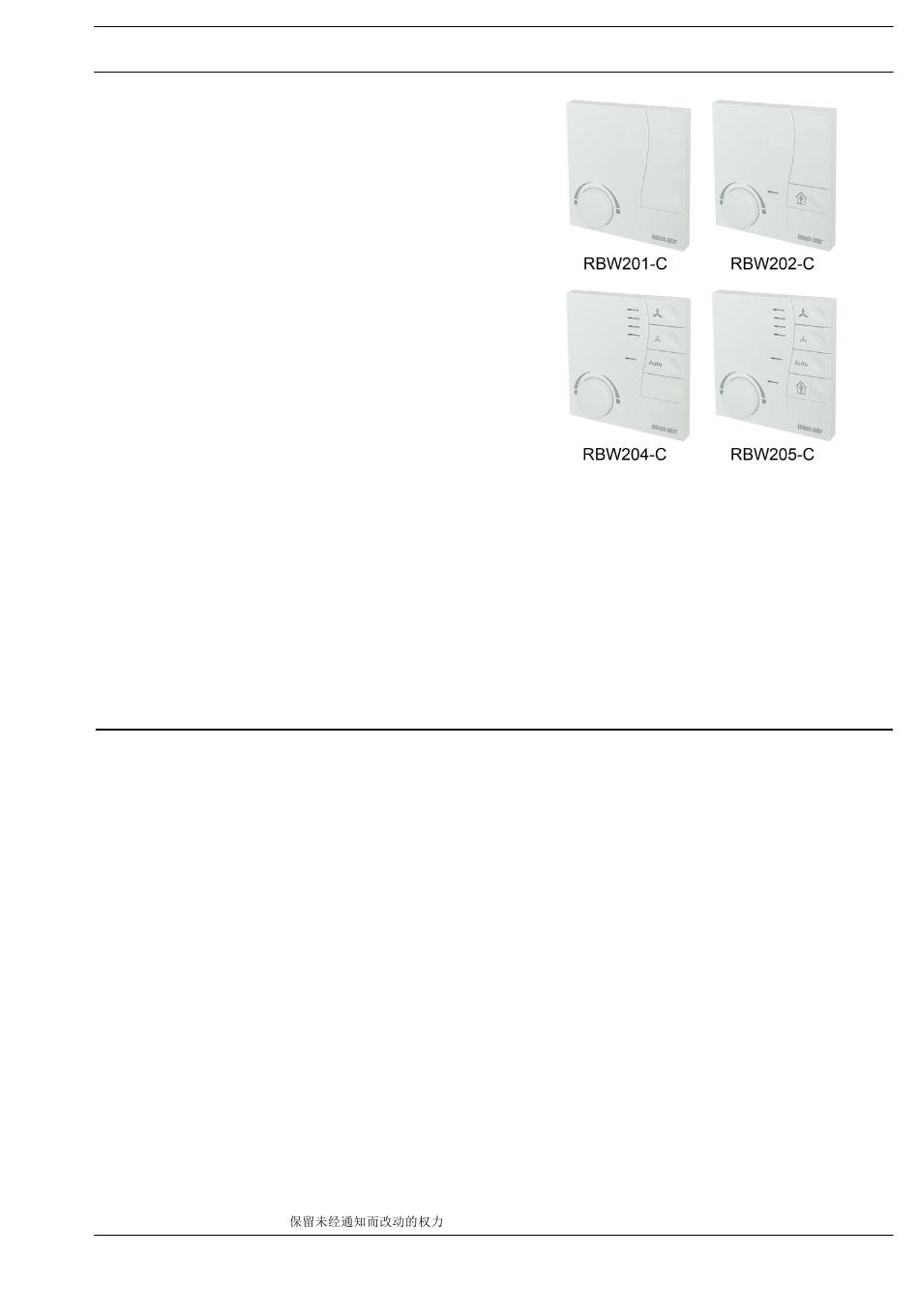

RBW201-C, RBW202-C, RBW204-C, RBW205-C
Raum-Bedienmodul
Anwendung
Raum-Bedienmodule mit Raumtemperaturfühler,
Handeinstellung des Raumsollwertes und LED Statusan-
zeigen zum Einsatz an folgenden Raumreglern und
Automationssystemen:
■
RCN150-L, RCN151-L, RCN152-L, RCN155-L
■
RCC200-L oder RCN200-L
■
RCN420-B
■
DDC4000, DDC420
Unterschiedliche Varianten mit abgestuftem Funktions-
umfang stehen zur Verfügung: Raumtemperatur
einstellen, manuelle und automatische Lüftersteuerung,
Präsenztaste (Anwesend/Abwesend).
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................4
Kompatibilität .......................................................................................................................................................4
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................5
Montage.................................................................................................................................................................7
Bedienung..............................................................................................................................................................9
Raumtemperatur einstellen..................................................................................................................................9
Energiesparfunktion (RBW202, RBW205)...........................................................................................................9
Energiesparfunktion (RBW202, RBW205; mit Zeitprogramm im RCx200-L) ....................................................10
Einstellung der CAN Adresse ..............................................................................................................................11
Installation............................................................................................................................................................11
Hinweise für Service-Techniker ...........................................................................................................................12
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
RBW201-C, RBW202-C, RBW204-C, RBW205-C
A
Datenblatt 1.10-60.001-01-DE
Seite
Werbung
Verwandte Anleitungen für Kieback&Peter RBW201-C
Inhaltszusammenfassung für Kieback&Peter RBW201-C
- Seite 1 Ausgabe 2017-07-20 Datenblatt 1.10-60.001-01-DE Produktbeschreibung RBW201-C, RBW202-C, RBW204-C, RBW205-C RBW201-C, RBW202-C, RBW204-C, RBW205-C Raum-Bedienmodul Anwendung Raum-Bedienmodule mit Raumtemperaturfühler, Handeinstellung des Raumsollwertes und LED Statusan- zeigen zum Einsatz an folgenden Raumreglern und Automationssystemen: ■ RCN150-L, RCN151-L, RCN152-L, RCN155-L ■ RCC200-L oder RCN200-L ■...
- Seite 2 Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "RBW201-C, RBW202-C, RBW204-C, RBW205-C". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.

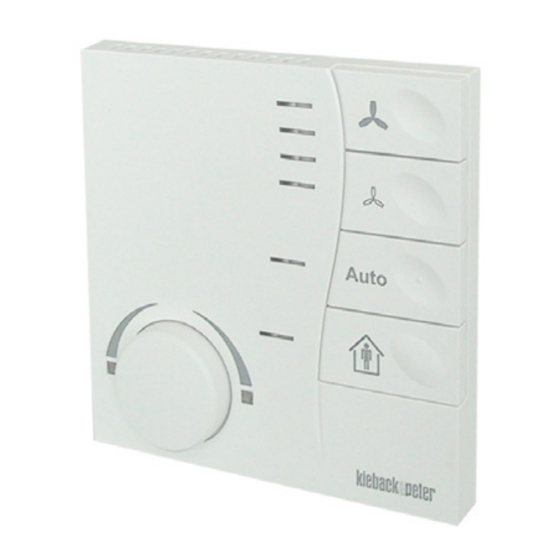

- Seite 3 Drehknopf (mit LED Anzeige) RBW202-C wie RBW201-C, zusätzlich mit Präsenztaste und LED Anzeige RBW204-C wie RBW201-C, zusätzlich mit Tasten für Lüfterstufen (höher/niedriger), Taste für Automatikbetrieb des Lüfters, jeweils mit LED Anzeige RBW205-C wie RBW201-C, zusätzlich mit Präsenztaste, Tasten für Lüfterstufen (höher/niedriger), Taste für Automatikbetrieb des Lüfters, jeweils mit LED Anzeige...
- Seite 4 Datenblatt 1.10-60.001-01-DE Ausgabe 2017-07-20 RBW201-C, RBW202-C, RBW204-C, RBW205-C Produktbeschreibung Zubehör (nicht im Lieferumfang enthalten) Z146 Adapterrahmen zur direkten Wandmontage Kompatibilität Anschließbar an: ■ Raumregler RCN150-L, RCN151-L, RCN152-L, RCN155-L, RCC200-L, RCN200-L oder RCN420-B je nach verwendeter Applikation bis zu vier Raum-Bedienmodule ■...
- Seite 5 Ausgabe 2017-07-20 Datenblatt 1.10-60.001-01-DE Produktbeschreibung RBW201-C, RBW202-C, RBW204-C, RBW205-C Anschluss 17 18 19 20 Beispielanschluss DDC420 RCN420-B RBW20X-C RBW20X-C RBW30X-C RBW30X-C - RCC200-L 230V~ 24V= 37 38 40 41 42 43 50 51 52 53 L N N 230V~ 230V~...
- Seite 6 Datenblatt 1.10-60.001-01-DE Ausgabe 2017-07-20 RBW201-C, RBW202-C, RBW204-C, RBW205-C Produktbeschreibung - RCN155-L 24V~/ 24V~/ 24V~/ 230V~ 230V~ 230V~ 230V~ max. 0,4 A 10 A 3 A (2 A) Y4 0V K7 K8 K9 24 25 26 27 28 29 30 31...
- Seite 7 Ausgabe 2017-07-20 Datenblatt 1.10-60.001-01-DE Produktbeschreibung RBW201-C, RBW202-C, RBW204-C, RBW205-C Montage ACHTUNG Die Montage/Demontage darf nur in einem spannungsfrei geschalteten Zustand durch qualifiziertes Fachpersonal durchgeführt werden. Wählen Sie einen Montageort, der in der Luftströmung des Raumes liegt, um eine schnelle und korrekte Messung der Raumtemperatur sicher zu stellen.
- Seite 8 Datenblatt 1.10-60.001-01-DE Ausgabe 2017-07-20 RBW201-C, RBW202-C, RBW204-C, RBW205-C Produktbeschreibung Montage auf UP Standard-Dose (4-adrig an Klemme) Direkte Wandmontage mit Adapterrahmen Z146 (4-adrig an Klemme) Z146 3 mm Seite 8 / 12...
- Seite 9 Ausgabe 2017-07-20 Datenblatt 1.10-60.001-01-DE Produktbeschreibung RBW201-C, RBW202-C, RBW204-C, RBW205-C Bedienung Drehknopf Drehen: Wert einstellen (z. B. Temperatur). Links: verringern (blaue LED). Rechts: erhöhen (rote LED) Präsenztaste (Energiespartaste): zwischen "Anwesend" und "Abwe- send" umschalten. Grüne LED (EIN): "Anwesend" (RBW202, RBW205) Lüfter im Automatikbetrieb: Lüfterdrehzahl vom Regler vorgegeben.
- Seite 10 Datenblatt 1.10-60.001-01-DE Ausgabe 2017-07-20 RBW201-C, RBW202-C, RBW204-C, RBW205-C Produktbeschreibung Energiesparfunktion (RBW202, RBW205; mit Zeitprogramm im RCx200-L) Wenn das Zeitprogramm aktiv ist: ► Wenn Sie den Raum für längere Zeit verlassen, Präsenztaste auf "Abwesend" schalten, LED (AUS). Die Energiesparfunktion wird aktiviert und die Temperatur auf einen vorkonfigurierten Wert abgesenkt.
- Seite 11 Ausgabe 2017-07-20 Datenblatt 1.10-60.001-01-DE Produktbeschreibung RBW201-C, RBW202-C, RBW204-C, RBW205-C Einstellung der CAN Adresse Der Adressschalter (1) befindet sich auf der Leiterkarte des Raumbedienmoduls (Geräterückseite). Adresseinstellung: ■ Für RCN150-L, RCN151-L, RCN152-L, RCN155-L, RCC200-L oder RCN200-L mit Basisappli- kation: Adresse 1 für Hauptraum, Adresse 2 für Nebenraum...
- Seite 12 Datenblatt 1.10-60.001-01-DE Ausgabe 2017-07-20 RBW201-C, RBW202-C, RBW204-C, RBW205-C Produktbeschreibung Hinweise für Service-Techniker Zusätzliche Anzeigen ■ Rote und blaue LED am Drehknopf leuchten dauerhaft: Feldbusfehler (doppelte Adresse, Kurzschluss, vertauschter Bus). ■ Rote und blaue LED leuchten nach Spannungsunterbrechung ca. 8 Sekunden, bis das Gerät angemeldet ist.
