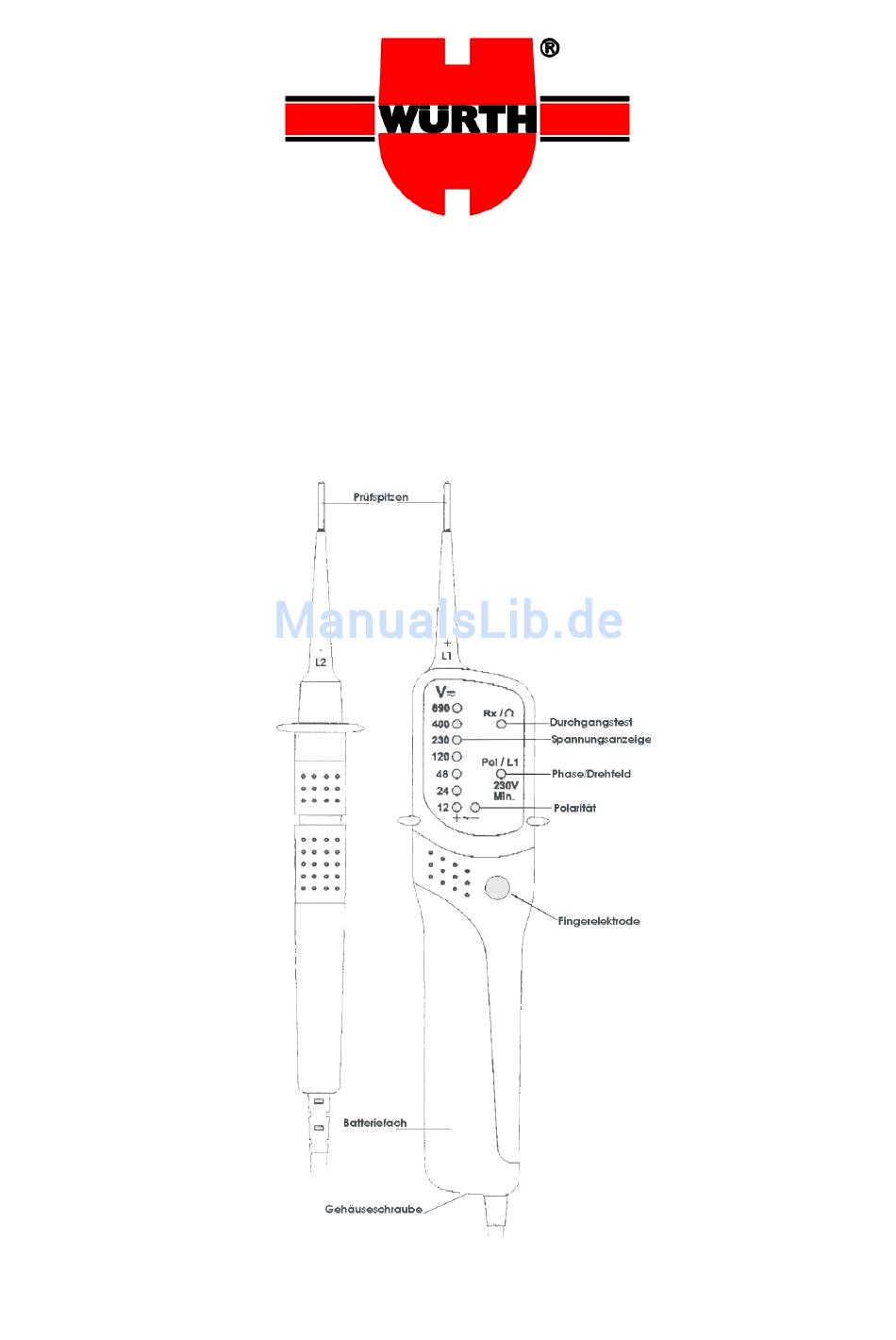

- Seite 1 ELMO Multi Tester LED Art. Nr. 0715 53 300...
-
Seite 2: Manuale Di Istruzioni
Manuale di istruzioni Grazie per aver acquistato il ELMO Multi Tester LED, un tester a due poli con display LED. È possibile eseguire dei controlli su tensioni continue ed alterne comprese fra 12 e 690 V, controlli sulla polarità, la direzione del campo di rotazione e prove di continuità fino a 500 kΩ... - Seite 3 0...500 kΩ appare il valore di resistenza sul display e si attiva un segnale acustico. 8.) Test di rilascio FI/RCD, PE (test conduttore neutro): Il ELMO Multi Tester LED è dotato di un carico automatico che permette di eseguire un interruttore di protezione FI/RCD senza rilascio. A tal proposito è necessario che si controlli prima tra L (conduttore di fase) ed N (conduttore neutro) (ca.5s).
- Seite 4 9.) Sostituzione delle batterie: Per sostituire le batterie è necessario svitare la vite sotto l’alloggiamento principale per poter estrarre il coperchio dell’alloggiamento delle batterie verso il basso. Accertarsi di inserire le batterie con la giusta polarità. Avvertenza: Le batterie non vanno gettate insieme ai rifiuti domestici. Consegnarle ad un centro di raccolta!
- Seite 5 Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können Gleich- und Wechselspannungen von 12 bis 690 V, Polaritäts-, Drehfeldrichtungs-, Durchgangsprüfungen bis 500kΩ und FI/RCD-Tests durchgeführt werden. Der ELMO Multi Tester LED ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar. Sicherheitshinweise Sie haben sich für ein Gerät entschieden, das Ihnen ein...
- Seite 6 Allgemeines Spannungen haben Priorität. Liegt keine Spannung an den Mess- spitzen an (< 3,6V), befindet sich das Gerät im Modus Durch- gangsprüfung. 1.) Selbsttest Halten Sie zum Test die Prüfelektroden aneinander. Die Rx/Ω- LED muss deutlich leuchten. Sollte die LEDs nicht oder nur schwach aufleuchten, müssen die Batterien erneuert werden.
- Seite 7 Prüfspitze + an!) leuchtet die Rx/Ω-LED auf und ein akustisches Signal ertönt. 7.) FI/RCD-Auslösetest, PE (Nullleitertest) Der ELMO Multi Tester LED besitzt eine automatische Last, die es ermöglicht, einen FI/RCD- Schutzschalter ohne Auslösen durchzuprüfen. Dazu muss zuerst zwischen L (Phasenleiter) und N (Nullleiter) geprüft werden (ca.5s).
