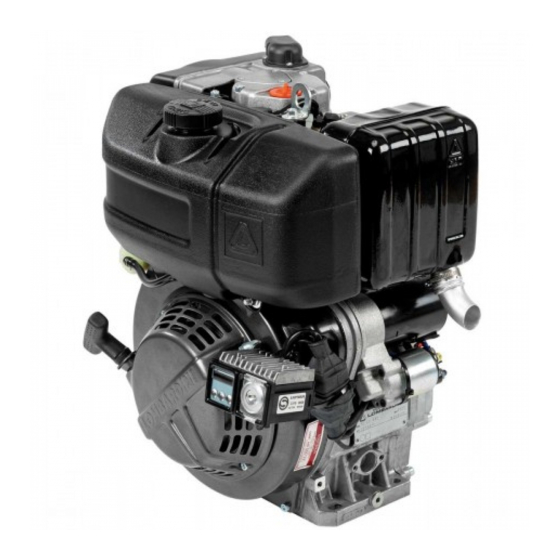

Lombardini 15 LD 225 Bedienung-Wartung
  1. Anleitungen
  2. Marken
  3. Lombardini Anleitungen
  4. Motoren
  5. 15 LD 225
  6. Bedienung-wartung

Lombardini 15 LD 225 Bedienung-Wartung

Diesel-verbrennungsmotor
Vorschau ausblenden Andere Handbücher für 15 LD 225:
Inhaltsverzeichnis

Werbung

Quicklinks

USO-MANUTENZIONE
EMPLOI-ENTRETIEN
USE-MAINTENANCE
BEDIENUNG-WARTUNG
USO-MANUTENCION
UTILIZAÇÃO-MANUNTENÇÃO
15 LD 225
15 LD 315
15 LD 350
15 LD 400
15 LD 440
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lombardini 15 LD 225

Inhaltszusammenfassung für Lombardini 15 LD 225

  • Seite 1 USO-MANUTENZIONE EMPLOI-ENTRETIEN USE-MAINTENANCE BEDIENUNG-WARTUNG USO-MANUTENCION UTILIZAÇÃO-MANUNTENÇÃO 15 LD 225 15 LD 315 15 LD 350 15 LD 400 15 LD 440...
  • Seite 2 NOTE - NOTES - BEMERKUNG - NOTAS ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...

  • Seite 3: Indice Riassuntivo Delle Operazioni Di Prima Manutenzione

    Indice riassuntivo delle operazioni di prima manutenzione. Index récapitulatif des opérations de premier entretien. Summary of first maintenance operations. Inhaltsverzeichnis der ersten Wartungsarbeiten. Indice compendioso de las operaciones de manutencion. Indice resumidor das operações de primeira manutenção. - GLI INTERVALLI DI MANUTENZIONE PREVENTIVA QUI RIPORTATI SONO VALIDI PER L’UTILIZZO DEL MOTORE FATTO FUNZIONARE IN CONDIZIONI D’ESERCIZIO NORMALI E CON COMBUSTIBILE E OLIO CONFORMI ALLE CARATTERISTICHE TECNICHE RIPORTATE IN QUESTO MANUALE.
  • Seite 4 Indice riassuntivo delle operazioni di prima manutenzione. Index récapitulatif des opérations de premier entretien. Summary of first maintenance operations. Inhaltsverzeichnis der ersten Wartungsarbeiten. Indice compendioso de las operaciones de manutencion. Indice resumidor das operações de primeira manutenção. MANUNTENZIONE ORDINARIA - ENTRETIEN ORDINAIRE - ORDINARY MAINTENANCE ORDENTLICHE WARTUNG - MANUTENCION ORDINARIA - MANUNTENAÇÃO NORMAL CONTROLLO - CONTRÔLE - CHECK - KONTROLLE - COMPROBACÌON - CONTRÔLE PERIODICITA’...
  • Seite 5 SOSTITUZIONE - REMPLACEMENT - REPLACEMENT - AUSWECHSELN - SUSTITUCIÓN - SUBSTITUIÇÃO PERIODICITA’ x ORE - FREQUENCE x HEURES - DESCRIZIONE OPERAZIONE - DESCRIPTION DE L’OPÉRATION FREQUENCY x HOURS WARTUNGSPERIODEN x OPERATION DESCRIPTION - BESCHREIBUNG DES ARBEITSVORGANGS STUNDEN PERIODO x HORAS- FREQUÉNCIA x HORAS DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO 250* 500**...
  • Seite 6 DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO 250* 500** REGISTRO GIOCO BILANCIERI 15 LD 225-315-350 - REGLAGE DU JEU DES CULBUTEURS 15 LD 225-315-350 - SETTING P. 116 ROCKER ARMS CLEARANCE 15 LD 225-315-350 - VENTILSPIEL-KONTROLLE 15 LD 225-315-350 - REGLAJES JUEGO BALANCINES 15 LD 225-315-350- REGISTRO JOGO BILANCINS 15 LD 225-315-350.

  • Seite 7: Inhaltsverzeichnis

    INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Indice riassuntivo delle operazioni di prima manutenzione. PRIMA DELL’AVVIAMENTO - AVANT LE DEMARRAGE BEFORE STARTING - VOR DEM ANLASSEN - Index récapitulatif des opérations de premier entretien. Summary of first maintenance operations.
  • Seite 8 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Rifornimento olio filtro aria. - Ravitaillement huile filtre à air. ARRESTO - ARRET - STOPPING - Air cleaner filling. - Luftfilter Öl einfüllen. ABSTELLEN - PARO - PARADA ..............80 Suministración aceite filtro aire.
  • Seite 9 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE OGNI 10 ORE - TOUTES LES 10 HEURES - EVERY 10 HOURS OGNI 250 ORE - TOUTES LES 250 HEURES - EVERY 250 HOURS ALLE 10 STUNDEN - CADA 10 HORAS - CADA 10 HORAS ALLE 250 STUNDEN - CADA 250 HORAS - CADA 250 HORAS Controllo livello olio.
  • Seite 10 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE - Sostituzione filtro combustibile per motori dotati di sistema Kraftstoffanlage - Circuito combustibile - Circuito combustivel ..133 oil alert. - Remplacement du filtre du combustible pour moteurs Dispositivo Oil Alert per motori 15 LD - Dispositif Oil Alert équipés de système oil alert.
  • Seite 11 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE MANUTENZIONE DA ESEGUIRSI SOLO PRESSO STAZIONI DI SERVIZIO ENTRETIEN À EFFECTUER PRÈS DES STATIONS-SERVICE MAINTENANCE TO BE CARRIED OUT AT THE SERVICE STATIONS AN TANKSTELLEN DURCHZUFÜHRENDE WARTUNG MANTENIMIENTO A REALIZAR EN LAS ESTACIONES DE SERVICIO MANUTENÇÃO A SER EFECTUADA NAS ESTAÇÕES DE SERVIÇO Ogni 500 ore - Toutes les 500 heures - Every 500 hours...

  • Seite 12: Identificazione Motore - Identification Moteur - Engine Type - Identifizierungsdaten - Identificacion Del Motor - Identificação Do Motor

    IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE - IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Giri/1’ Tipo motore Tours/mn Type moteur r/min Engine type Eingestellte Drehzahl Motortype R.p.m. Tipo motor Matricola identificazione motore Codice cliente Matricule d’identification moteur Code client Serial number Customer code (‘K’...
  • Seite 13 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE - IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR - Targhetta per Norme EPA applicata sul convogliatore - Plaquette pour Normes EPA appliquée sur le convoyeur - Plate for EPA regulations placed on the air-shroud - Schild für EPA-Richtlinien, angebracht auf der Kühlerhaube - Placa para las normas EPA puesta sobre el canalizador de aire - Placa para Normas EPA aplicada sobre o transportador...
  • Seite 14 2 - le persone che effettuano un lavoro di servizio su motori Lombardini posseggano un'adeguata manualità e gli attrezzi speciali Lombardini per provvedere in modo sicuro e professionale alle operazioni necessarie; 3 - le persone che effettuano un lavoro di servizio su motori Lombardini abbiano letto le specifiche informazioni riguardanti le già citate operazioni Service e abbiano chiaramente capito le operazioni da eseguire.

  • Seite 15: Premessa/Clausola Di Garanzia

    CLAUSOLA DI GARANZIA La Lombardini S.r.l garantisce i prodotti di sua fabbricazione da difetti di conformità per un periodo di 24 mesi dalla data di consegna al primo utente finale. Per i motori installati su gruppi stazionari (con impiego a carico costante e/o lentamente variabile entro i limiti di regolazione ) la garanzia è riconosciuta sino ad un limite massimo di 2000 ore di lavoro,se il periodo sopra citato (24 mesi ) non è...

  • Seite 16: Preface/Certificat De Garantie

    Les instructions reportées dans ce manuel prévoient que : 1 - Les personnes qui doivent effectuer une travail de Service sur les moteurs Lombardini sont dûment informées et équipées pour exécuter, d’une façon sûre et professionnelle, les opérations nécessaires ;...
  • Seite 17 CERTIFICAT DI GARANTIE Lombardini S.r.l. garantit ses produits contre les défauts de conformité pour une durée de 24 mois, à compter de la date de livraison au premier utilisateur. Il faut exclure de ces conditions les groupes stationnaires (avec fonctionnement sous charge constante et/ou légèrement variable dans les limites de réglage) pour lesquels Lombardini S.r.l.
  • Seite 18 Therefore, the information within this manual is subject to change without notice and without obligation. The information contained within this service manual is the sole property of Lombardini. As such, no reproduction or replication in whole or part is allowed without the express written permission of Lombardini.

  • Seite 19: Preface/Warranty Certificate

    WARRANTY CERTIFICATE The products manufactured by Lombardini Srl are warranted to be free from conformity defects for a period of 24 months from the date of delivery to the first end user. For engines fitted to stationary equipment, working at constant load and at constant and/or slightly variable speed within the setting limits, the warranty covers a period up to a limit of 2000 working hours, if the above mentioned period (24 months) is not expired.

  • Seite 20: Einleitung/Garantiebestimmungen

    Generelle Informationen zu dem Werkstatthandbuch 1.) Es sind nur original LOMBARDINI - Teile zu verwenden. Beim dem Verwenden von Teilen, die nicht von Lombardini hergestellt wurden, können Fehler in der Lebensdauer oder Quallität der Arbeit auftreten.
  • Seite 21 GARANTIEBESTIMMUNGEN Die Firma Lombardini S.r.l. garantiert über einen Zeitraum von 24 Monaten ab Auslieferung an den ersten Endkunden für einwandfreie Ausführung der von ihr hergestellten Produkte. Bei Motoren, die auf stationären Aggregaten installiert sind (und die bei konstanter bzw. langsam variabler Belastung innerhalb der Grenzwerte arbeiten), gilt die Garantie bis zum Erreichen von maximal 2000 Betriebsstunden, wenn der oben genannte Zeitraum (24 Monate) nicht überschritten wurde.
  • Seite 22 PREMISA Hemos procurado hacer lo posible por dar información técnica precisa y al dia en el interior de este manual. La evolución de los motores Lombardini es sin embargo continua por lo tanto la información contenida en el interior de esta publicación está sujeta a variaciones sin obligación de previo aviso.

  • Seite 23: Premisa/Clausula De Garantia

    CLAUSULA DE GARANTIA Lombardini S.R.L. garantiza los productos de su fabricación contra defectos de conformidad durante un período de 24 meses a partir de la fecha de entrega al primer usuario final. Para los motores instalados en grupos estacionarios (utilizados a carga constante o ligeramente variable dentro de los límites de regulación) la garantía es reconocida hasta un límite máximo de 2.000 horas de trabajo, siempre que no se haya superado el período anteriormente citado (24 meses).
  • Seite 24 1- as pessoas que efectuam trabalhos de assistencia nos motores diesel Lombardini estão adequadamente formados para efectuarem com segurança e profissionalismo as operações necessárias; 2- as pessoas que efectuam trabalhos de assistencia nos motores diesel Lombardini têm caracter e ferramentas especiais Lombardini para efectuar de um modo seguro e profissional as operações necessárias;...

  • Seite 25: Preâmbulo/Certificado De Garantia

    CERTIFICADO DE GARANTIA A Lombardini S.r.l. garante os produtos de sua produção por defeitos de conformidade por um período de 24 meses após a data de entrega ao primeiro utilizador final. Para os motores instalados em grupos estacionários (com funcionamento em carga constante e/ou lentamente variável dentro dos limites de regulação) a Garantia é...

  • Seite 26: Richiami E Avvisi - Istruzioni Per La Sicurezza

    ISTRUZIONI PER LA SICUREZZA • I Motori Lombardini sono costruiti per fornire le loro • Variazioni ai parametri funzionali del motore, alle macchina. • Per prevenire rischi d’incendio mantenere la macchina prestazioni in modo sicuro e duraturo nel tempo, registrazioni di portata combustibile e di velocità...
  • Seite 27 • Per spostare il motore utilizzare solo i golfari pressione, non effettuare controlli prima che il motore si sia raffreddato ed anche in quel caso previsti dalla Lombardini, questi punti aprire con cautela il tappo del radiatore o del vaso di sollevamento non sono idonei per l’intera...

  • Seite 28: Avertissements - Instructions Pour La Securite

    à l'installation. INSTRUCTIONS POUR LA SECURITE • Les moteurs Lombardini sont fabriqués de façon à dérivent. Cette condition est encore plus engendre du monoxyde da carbone qui est un gaz fournir leurs performances d’une manière sûre et...
  • Seite 29 Dans le cas où il y aurait un ventilateur, ne pas s’en oeillets prévus par Lombardini; ces points de approcher lorsque le moteur est chaud car il peut se soulèvement ne sont pas appropriés pour soulever Le gaz d’échappement de ce moteur contient des...

  • Seite 30: Warning Signs - Safety Instructions

    SAFETY INSTRUCTIONS • Lombardini declines all responsibility for accidents • Lombardini declines all responsibility for accidents • Lombardini engines are built to provide safe and the machine. the machine. • To prevent the risk of fire, keep the machine at a •...
  • Seite 31 Lombardini. Clean the cooling system with the engine turned off. These lifting points are however not suitable for •...

  • Seite 32: Warnungszeichen - Sicherheitsvorschriften

    DER BEDIENER TECHNISCHE SCHÄDEN AN DER MASCHINE VERURSACHEN UND/ODER INSTALLATION VERURSACHEN SICHERHEITSVORSCHRIFTEN • Die Bauweise der LOMBARDINI MOTOREN Drehzahleistellung und das Abstellen des Motors Drehzahleistellung und das Abstellen des Motors einer Maschine montiert werden, die über die garantiert einen sicheren Betrieb und eine lange vertraut machen.
  • Seite 33 Schutzbrille tragen. Falls ein elektrischer Lüfter Fur den Transport des Motors nur die dafür von • Nach jedem Tanken den Tankverschluβ sorfälting angebaut ist, sich nicht dem heiβen motor nähern, LOMBARDINI vorgesehenen Transportösen verschlieβen, den Tank nicht bis zum Rand befüllen da sich der Lüfter auch bei abgestellten Motor...

  • Seite 34: Llamadas Y Avisos - Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD • Los motores Lombardini están construidos para que máquina, tanto más cuanto que esta precaución es motor. • EL motor no debe ponerse en marcha en recintos...
  • Seite 35 Efectuar la limpieza del sistema de del combustible. refrigeración con el motor parado. anclajes previstos por la firma Lombardini. • Los vapores del combustible son altamente tóxicos, • Durante las operaciones de limpieza del filtro de • Estos puntos de anclaje para el alzado del motor no por tanto, las operaciones de rellenado se aire con baño de aceite, hay que asegurarse de...

  • Seite 36: Prevenção E Avisos - Instrucções De Segurança

    DE DANOS A PESSOAS E COISAS DE DANOS TECNICOS NA MÁQUINA E/OU NA INSTALAÇÃO INSTRUCÇÕES DE SEGURANÇA • Os motores Lombardini estão construidos para que motor. também válida para as operações de manutenção • O motor não deve ser posto em funcionamento em as suas prestações sejan seguras e duradouras no...
  • Seite 37 Para deslocar o motor, apenas devem ser utilizadas combustível. Efectuar a limpeza do sistema de refrigeração com as ancorgens previstaspela marca Lombardini. • Os vapores do combustível são altamente tóxicos. o motor parado. Estes pontos de ancoragem para o alçado do motor •...

  • Seite 38: Ο∆Ηγιεσ Ασφαλειασ

    απαραιτητες προϕνλαξεις οι οποιες πρεπει να ειναι θεωρειται συµϕωνη µε την χρηση που προβλεπεται ευθυνης της για ενδεχοµενα ποτοποιηµενες για µηχανηµα. LOMBARDINI απο την LOMBARDINI πραγµα το οποιο ακυρωνει ατυχηµατα. • Προκειµενου να εξαλειϕθουν οι κινδυνοι πυρκαιας καθε ευθυνη για...
  • Seite 39 πριν ο κινητηρας κρυωσει. Ακοµη και σε αυτη την χρησιυοποιηστε µονο τα σηµεια που defects, or other reproductive harm. περιπτωση ανοιξτε το πωµα τον ψυγειου η το προβλεπονται απο την LOMBARDINI. Tα σηµεια ςοχειο διαστολης ϕορωντας προστατευτικα ανυψωσης δεν ειναι τα ιδανικα για την...

  • Seite 40: Waarschuwings Tekens - Veiligheidsvoorschriften

    VEILIGHEIDSVOORSCHRIFTEN • Lombardini motoren worden gebouwd om veilig een • De motor mag niet worden gebruikt in ruimten, waarin onderhoudswerkzaamheden mogen alleen worden lange levensduur te bereiken. Hiervoor is wel nodig...
  • Seite 41 Draag machine slechts de door Lombardini hiervor beschermende kleding en een veiligheidsbril. Indien gemonteerde hijsogen: Deze hijsogen zijn echter een elektrische ventilator is gemonteerd, is het niet geschikt om de complete machine aan op verboden hierbij in de buurt te komen tot de motor is hijsen.

  • Seite 42: Advarsel Tegn - Sikkerhets Regler

    Blanding skal foretages, før • Lombardini vil afvise ethvert sikkerheds - og sikkerhedsafstand på mindst een meter til påfyldning. Man må IKKE blande benzin i garantimaessigt krav, hvis motorens indstillinger bygninger og braendbare materialer.
  • Seite 43 dieselolien. stoppet motor. • Ved start efter servicearbejde på motor eller maskine • Ved af - eller påmontering af motor skal man altid skal man sikre sig, at vaerktøj er fjernet, og at løfte i de originale løftebeslag / øjebolte. Disse sikkerhedsskaerme og lignende er korrekt monteret.

  • Seite 44: Varningsmärken - Säkerhetsföreskrifter

    SÄKERHETSFÖRESKRIFTER • Lombardini industrimoterer är byggda för att ge • Lombardini frånsäger sig allt ansvar för olycka eller eller andra maskiner. • Barn och djur måste hållas på behörigt avstånd från säker och läng livslängd. För att detta mäl ska avvikelse från lagstiftade krav om ändring gjorts,...
  • Seite 45 • För transport av motor, ska uteslutande de lyftöglor avgassystemet: Innan arbete utförs på motorn, ska den först stängas av så att sen får svalna. Utför användas, som monterats av Lombardini för detta aldrig arbete på motorn så länge den är igång. ändamål. Dessa lyftöglor får emellertid inte •...

  • Seite 46: Wäroitus Merkinnät - Turvaohjeet

    VÄROITUS MERKINNÄT Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa vaaran ihmisille ja esineille teknisen vian laitteille ja/tai asennukselle kokonaisuudessaan TURVAOHJEET • Lombardini teollisuusmoottorit ovat rakennettu lisäksi souritettava käytossä olevan kuolema. • Moottoria ai pidä käyttää ympäristössä jossa on varmaa käyttöä...
  • Seite 47 koneen yhteydessä. (erityisesti ulkoiset nk. Starpilot- paloriskiltä ja öljyn kosketuksesta ihon kanssa. • Varmista, että poistetusta öljysta, öljysuodattimesta avut jne). • Ennen moottorin käynnistystäon tarkistettava, ja suodattimessa olevasta öljysta houlehditaan, niin ettätyökalut joita on huollon yhteydessä käytetty ovat ettei ympäristölle aiheuteta vahinkoa. •...

  • Seite 48: Caratteristiche - Caracteristiques - Characteristics - Technische Daten - Caracteristicas - Características

    CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS - TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS CILINDRI - CYLINDRES - CYLINDERS - ZILINDERZAHL - CILINDROS - CILINDROS ALESAGGIO - ALESAGE - BORE - BOHRUNG - DIAMETRO - ALESAGEM CORSA - COURSE - STROKE - HUB - CARRERA - CORRIDA CILINDRATA - CYLINDREE - DISPLACEMENT - HUBRAUM - CILINDRATA - CILINDRADA INCLINAZIONE MAX DISCONTINUA (ISTANTANEO) (MAX 1’) - INCLINAISON MAX TEMPORAIRE (INSTANTANÉE) (MAX 1’) - MAX INTERMITTENT ANGULARITY (PEAK VALUES) (MAX 1’) - MAX SCHRÄGLAGEWECHSELBETRIEB (MOMENTAN) (MAX 1’) -...

  • Seite 49: Dimensione Exteriores - Dimençôes Exteriores

    15 LD 225 DIMENSIONI D’INGOMBRO MESURES D’ENCOMBREMENT OVERALL DIMENSION EINBAUMAßE DIMENSIONE EXTERIORES DIMENÇÕES EXTERIORES 15 LD 315 15 LD 350...

  • Seite 50: Dimensioni D'ingombro - Mesures D'encombrement

    CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS - TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS CILINDRI - CYLINDRES - CYLINDERS - ZILINDERZAHL - CILINDROS - CILINDROS ALESAGGIO - ALESAGE - BORE - BOHRUNG - DIAMETRO - ALESAGEM CORSA - COURSE - STROKE - HUB - CARRERA - CORRIDA CILINDRATA - CYLINDREE - DISPLACEMENT - HUBRAUM - CILINDRATA - CILINDRADA INCLINAZIONE MAX DISCONTINUA (ISTANTANEO) (MAX 1’) - INCLINAISON MAX TEMPORAIRE (INSTANTANÉE) (MAX 1’) - MAX INTERMITTENT ANGULARITY (PEAK VALUES) (MAX 1’) - MAX SCHRÄGLAGEWECHSELBETRIEB (MOMENTAN) (MAX 1’) -...

  • Seite 51: Prima Dell'avviamento - Avant Le Demarrage Before Starting - Vor Dem Anlassen - Antes Del Arranque - Antes Do Aviamento

    PRIMA DELL’AVVIAMENTO AVANT LE DEMARRAGE BEFORE STARTING VOR DEM ANLASSEN ANTES DEL ARRANQUE ANTES DO AVIAMENTO Leggere attentamente il presente libretto ed attenersi scrupolosamente alle istruzioni in esso contenute ed a quelle riportate nel manuale d'uso che accompagna la macchina sulla quale il motore è montato. L’inosservanza provoca la decadenza della garanzia.

  • Seite 52: Uso- Emploi- Use- Bedienung- Utilisacion- Utilização

    EMPLOI BEDIENUNG UTILISACION UTILIZAÇÃO Il motore può danneggiarsi se fatto lavorare con insufficiente olio. É inoltre pericoloso immettere troppo olio perchè la sua combustione può provocare un brusco aumento della velocità di rotazione. Utilizzare l’olio adatto in maniera da proteggere il motore. Niente più dell’olio di lubrificazione incide sulle prestazioni e la durata del motore.
  • Seite 53 Bei unzureichender Schmierölmenge kann der Motor Schaden erleiden. Zuviel Schmiröl ist ebenfalls gefährlich, denn seine Verbrennung kann zu plötzlichem Anstleg der motordregzahl führen. Verwenden Sie das richtige Schmieröl, um Ihren Motor in einwandfrelem Zustand zuhalten. Die Wahl des Korrecten Schmieröls ist für die Leistung und Haltbarkeit des Motors von außerordentlicher Bedentung. Wenn minderwertiges Öl versendet wird oder kein regelmäßiger Ölwechsel als vorgesschriebenen erfolgt, erhöht sich die Gefahr von Kolbenfraß, Kolbenringverklemmung und schnellem Verscheiß...

  • Seite 54: Classificazione Sae- Classement Sae Sae Classification Klassifizierung Sae Classificación Sae- Classificação Sae

    L’olio motore esausto può essere causa di cancro alla pelle se lasciato ripetutamente a contatto e per periodi prolungati. Se il contatto con l'olio fosse inevitabile, si consiglia di lavarsi accuratamente le mani con acqua e sapone non appena possibile. Non disperdere l’olio esausto in ambiente in quanto altamente inquinante. L’huile moteur épuisée peut être la cause de cancer de la peau si laissée fréquemment à...

  • Seite 55: Gradazione Sae - Viscosité Sae - Sae Grade

    KLASSIFIZIERUNG SAE Bei der Klassifizierung SAE werden die Öle auf der Grundlage ihrer Viskosität bewertet. Andere qualitative Eigenschaften werden nicht berücksichtigt. Die erste Zahl bezieht sich auf die Viskosität im kalten Zustand für den Einsatz in der kalten Jahreszeit (Symbol W = Winter ), während sich die zweite Zahl auf die heiße Jahreszeit bezieht. Die Auswahlkriterien müssen im Winter die Mindesttemperatur, der der Motor ausgesetzt wird, und im Sommer die Höchsttemperatur für den Betrieb berücksichtigen.

  • Seite 56: Specifiche Internazionali Per I Lubrificanti

    SPECIFICHE INTERNAZIONALI PER I LUBRIFICANTI Esse definiscono prestazioni e procedure di prova che i lubrificanti devono superare con successo in varie prove motore ed esami di laboratorio per essere valutati idonei e considerati in norma per il tipo di lubrificazione richiesta. A.P.I : ( American Petroleum Institute ) : Specifica militare U.S.A.

  • Seite 57: Internationale Spezifikationen Für Schmiermittel

    INTERNATIONALE SPEZIFIKATIONEN FÜR SCHMIERMITTEL Mit diesen Spezifikationen werden die Leistungen und die Testverfahren definiert, die die Schmiermittel erfolgreich in verschiedenen Motortests und bei Laboruntersuchungen bestehen müssen, damit sie als geeignet und normgerecht für die erforderliche Schmierart eingestuft werden. A.P.I : ( American Petroleum Institute ) : Militär-Spezifikation USA für Motoröle, erlassen aus logistischen Gründen ACEA : Verband der Europäischen Automobilhersteller...

  • Seite 58: Norme Acea - Normes Acea - Acea Regulations Vorschriften Acea - Normas Acea - Normas Acea

    NORME ACEA - NORMES ACEA - ACEA REGULATIONS - VORSCHRIFTEN ACEA - NORMAS ACEA - NORMAS ACEA SEQUENZE ACEA - SEQUENCES ACEA - ACEA SEQUENCES - ACEA-SEQUENZEN - SECUENCIAS ACEA - SEQUÊNCIAS ACEA BENZINA - ESSENCE - PETROL - BENZIN - GASOLINA DIESEL PESANTI - DIESEL LOURD - HEAVY DUTY DIESEL ENGINES DIESELMOTOREN FÜR SCHWERE ARBEITEN - DIESEL PESADO A1 = Bassa viscosità, per riduzione attriti...

  • Seite 59: Sequenze Api/Mil - Sequences Api/Mil - Api/Mil Sequences - Api/ Mil-Sequenzen - Secuencias Api/Mil - Sequências Api/Mil

    SEQUENZE API / MIL - SEQUENCES API / MIL - API / MIL SEQUENCES API / MIL-SEQUENZEN - SECUENCIAS API / MIL - SEQUÊNCIAS API / MIL BENZINA - ESSENCE - PETROL DIESEL BENZIN - GASOLINA 1 2 3 4 5 6 7 8 9 0 1 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 1 2 3 4 5 6 7 8 9 0 1 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5...

  • Seite 60: Olio Prescritto - Huile - Prescribed Lubricant

    OLIO PRESCRITTO specifiche HUILE INDIQUÈE spécification API CF 4 AGIP SUPERDIESEL MULTIGRADE PRESCRIBED LUBRICANT specifications ACEA E2-B2 VORGESCHRIEBENE SCHMIERÖLE Spezifikation MIL-L-46152 D/E 5W40 ACEITE RECOMENDADO especificado ÓLEO RECOMENDADO especificação Nei paesi ove i prodotti AGIP non sono disponibili è prescritto olio per motori Diesel API CF 4 oppure rispondente alla specifica militare MIL-L-46152 D/E. Dans le pays où...

  • Seite 61: Capacitá Olio Motori 15 Ld - Capacité Huile Moteurs 15 Ld 15 Ld Engines Oil Capacity - Ölinhalt-15 Ld Motoren Capacidad Aceite Motores 15 Ld Capacidade De Oleo De Motores 15 Ld

    CAPACITÁ OLIO MOTORI 15 LD - CAPACITÉ HUILE MOTEURS 15 LD - 15 LD ENGINES OIL CAPACITY ÖLINHALT-15 LD MOTOREN - CAPACIDAD ACEITE MOTORES 15 LD - CAPACIDADE DE OLEO DE MOTORES 15 LD CAPACITÁ OLIO MOTORI Coppa olio STANDARD Carter huile STD STD oil sump.

  • Seite 62: Rifornimento Olio Carter. - Ravitaillement Huile Carter

    Rifornimento olio carter. - Il rifornimento e il controllo livello olio deve essere effettuato con il motore in piano. Ravitaillement huile carter. Fill crankcase with oil. - Le ravitaillement et le contrôle du niveau d’huile doit être fait avec le moteur sur une surface plane. Öl-aufüllen.
  • Seite 63 - Il motore può essere equipaggiato di sistema meccanico di protezione per basso livello olio (OIL ALERT). Nel caso in cui il livello diminuisse oltre il minimo, si avvertono mancate combustioni o il motore si ferma. - Le moteur peut être équipé d’un système mécanique de protection pur niveau de l’huile bas (OIL ALERT). Dans le cas où le niveau diminue au-dessous de la limite, la combustion ne se produit pas ou le moteur s’arrête.

  • Seite 64: Rifornimento Olio Filtro Aria. - Ravitaillement Huile Filtre À Air

    Per motori con filtro aria a Non disperdere l’olio esausto in ambiente in quanto altamente inquinante. Rifornimento olio filtro bagno d’olio. aria. Pour moteurs avec filtre à air Ne pas vidanger l’huile épuisée dans le milieu, car elle a un haut niveau de pollution. Ravitaillement huile filtre à...

  • Seite 65: Rifornimento Combustibile - Ravitaillement Combustible

    Rifornimento combustibile Non fumare o usare fiamme libere durante le operazioni onde evitare esplosioni o incendi. Ravitaillement combustible. I vapori di combustibile sono altamente tossici, effettuare le operazioni solo all'aperto o in ambienti ben ventilati. Refueling. Non avvicinarsi troppo al tappo con il viso per non inalare vapori nocivi. Non disperdere in ambiente il combustibile in quanto altamente inquinante. Kraftstoff einfüllen.

  • Seite 66: Olio Consigliato

    COMBUSTIBILE SPECIFICHE COMBUSTIBILE Acquistare il combustibile in piccole quantità e conservarlo in contenitori adeguati e puliti. La pulizia del combustibile previene l’ostruzione degli iniettoril. Non riempire completamente il serbatoio combustibile. Lasciare spazio al combustibile per espandersi. Pulire immediatamente ogni fuoriuscita di combustibile durante il rifornimento. Non conservare mai il combustibile in contenitori galvanizzati;...
  • Seite 67 COMBUSTIBLE SPÉCIFICATIONS DU CARBURANT Acheter le carburant en petites quantités et le conserver dans des conteneurs propres et adéquats. Le nettoyage du carburant empêche les injecteurs de se boucher. Ne pas remplir complètement le réservoir à carburant. Laisser l’espace nécessaire au carburant pour s’étendre. Nettoyer immédiatement toute sortie de carburant pendant le ravitaillement. Ne jamais conserver le carburant dans des conteneurs galvanisés ;...

  • Seite 68: Prescribed Lubricant

    FUEL FUEL RECOMMENDATIONS Purchase diesel fuel in small quantities and store in clean, approved containers. Clean fuel prevents the diesel fuel injectors and pumps from clogging. Do not overfill the fuel tank. Leave room for the fuel to expand. Immediately clean up any spillage during refueling. Never store diesel fuel in galvanized containers;...

  • Seite 69: Kraftstoff

    KRAFTSTOFF SPEZIFIKATIONEN FÜR DEN KRAFTSTOFF Der Kraftstoff sollte in kleinen Mengen gekauft und in geeigneten und sauberen Behältern gelagert werden. Die Verwendung von gereinigtem Kraftstoff beugt der Verstopfung der Einspritzdüsen vor. Der Kraftstofftank sollte nicht vollständig gefüllt werden. Die Ausdehnung des Kraftstoffs sollte ermöglicht werden. Bei Kraftstoffaustritten während dem Betanken sollten diese unverzüglich entfernt werden.

  • Seite 70: Aceite Recomendado

    COMBUSTIBLE ESPECIFICACIONES DEL COMBUSTIBLE Comprar el combustible en pequeñas cantidades y guardarlo en recipientes adecuados y limpios. La limpieza del combustible previene la obstrucción de los inyectores. No llenar completamente el depósito de combustible. Dejar espacio para que el combustible pueda expandirse. Limpiar inmediatamente los derrames de combustible durante el rellenado. No conservar jamás el combustible en recipientes galvanizados;...

  • Seite 71: Óleo Recomendado

    COMBUSTÍVEL ESPECIFICAÇÕES DO COMBUSTÍVEL Adquira combustível em pequenas quantidades e guarde-o em recipientes adequados e limpos. A limpeza do combustível evita a obstrução dos injectores. Não encha completamente o depósito do combustível. Deixe espaço para que o combustível se expanda. Limpe imediatamente sempre que ocorrer uma saída de combustível durante o abastecimento.
  • Seite 72 - Non riempire completamente il serbatoio , ma tenersi a circa 1 cm dal livello massimo, onde permettere un certo movimento del carburante. Prima di avviare, asciugare eventuali fuoriuscite di carburante. - Il est conseillé de ne pas remplir complètement le réservoir , mais de s'arrêter à 1 cm environ du niveau maximum afin de permettre un peu de mouvement au combustible.

  • Seite 73: Sistema Drenaggio Serbatoio - Système De Purge Du Réservoir - Tank Drain System - Abflusssystem Des Tanks - Sistema De Drenaje Del Depósito - Sistema De Drenagem Do Depósito

    Se l’avviamento è difficoltoso spurgare l’aria dal raccordo come indicato nella foto. Si le démarrage est difficile, faire sortir l’air du raccord comme indiqué dans la photo. Should start-up be difficult, purge air from union as indicated in the figure. Sollte die Zündung nur schwerfällig ablaufen, so ist die Luft aus dem Anschlussstück gemäß...

  • Seite 74: Avviamento - Demarrage - Starting Anlassen - Arranque - Aviamento

    AVVIAMENTO DEMARRAGE STARTING ANLASSEN ARRANQUE AVIAMENTO · All'atto dell'avviamento assicurarsi che il motore sia in posizione prossima all'orizzontale, fatte salve le specifiche della macchina. Nel caso di avviamenti manuali assicurarsi che le azioni relative possano avvenire senza pericolo di urtare pareti o oggetti pericolosi, tenendo conto anche dello slancio dell'operatore. L'avviamento a corda libera (quindi escluso il solo avviamento autoavvolgente) non è...

  • Seite 75: Avviamento Con Autoavvolgente - Demarrage Par Lanceur Automatique - Recoil Starting - Start Mit Reservierstart Arranque Con Autobobinador - Arranque Com Enrolador

    Acceleratore al 50 %. AVVIAMENTO Accélérateur au 50 %. DEMARRAGE Accelerator at 50 % speed. STARTING Drehzahlhebel in 50 % ANLASSEN Stellung. ARRANQUE Acelerador al 50 %. AVIAMENTO Acelerador ao 50 %. - Afferrare l’impugnatura, tirare dolcemente la funicella per tutta la sua estensione. Lasciare riavvolgere completamente la funicella. Avviamento con Procedere all’avviamento tirando la funicella con forza.

  • Seite 76: Avviamento Elettrico - Démarrage Électrique Electric Starting - Elektroanlass Arranque Eléctrico - Aviamento Electrico

    Avviamento elettrico. Démarrage électrique. Electric starting. Elektroanlass. Arranque eléctrico. Aviamento electrico. - Azionare il motorino di avviamento per non più di 20 secondi consecutivi: se il motore non parte attendere un minuto prima di ripetere la manovra di avviamento. Nel caso in cui il motore non parta dopo due tentativi di avviamento conviene consultare la tabella a pag.
  • Seite 77 Chiavetta libera - Motore in marcia. Clé en position de repos - Moteur en marche. Key always in on (1 ) position when engine is running. Schlüssel in Stellung 1 wenn Motor läuft. Llave en 1 posición - Motor en marcha.

  • Seite 78: Descrizione Delle Spie - Description Des Voyants Indicators Description- Beschreibung Der Kontrolllampen - Descripción De Los Testigos Descrição Dos Indicadores Luminosos

    DESCRIZIONE DELLE SPIE - DESCRIPTION DES VOYANTS – INDICATORS DESCRIPTION BESCHREIBUNG DER KONTROLLLAMPEN - DESCRIPCIÓN DE LOS TESTIGOS – DESCRIÇÃO DOS INDICADORES LUMINOSOS Spia OK - Voyant OK - Indicator OK - Kontrolllampe OK - Testigo OK - Indicador luminoso OK - Si accende con il motore in moto e se le altre spie sono spente.
  • Seite 79 Spia sovratemperatura olio o testa motore - Voyant surchauffe de l’huile ou de la culasse - Oil or cylinder over-temperature indicator - Kontrolllampe Übertemperatur Öl oder Zylinderkopf - Testigo sobretemperatura aceite o cabeza motor - Indicador luminoso de sobreaquecimento do óleo ou do cabeçote motor - Si accende in caso di superamento della temperatura limite per olio o testa motore.

  • Seite 80: Dopo L'avviamento - Apres Le Demarrage After Starting - Nach Dem Anlassen Despues Del Arranque - Depois Do Aviamento

    Temperatura Tempo Al minimo per qualche minuto come da tabella. DOPO L’AVVIAMENTO Température Durée Au minimum pendant quelques minuts d’après tableau. Temperature Time APRES LE DEMARRAGE At idle speed for a few minutes according to table. Temperatur Zeit AFTER STARTING Im Leerlauf für die Zeit einiger Minuten (siehe Tabelle).

  • Seite 81: Arresto Con Comando Monoleva

    Levetta acceleratore in posizione di stop. ARRESTO CON COMANDO MONOLEVA Levier accelérateur en position de stop. ARRÊT AVEC COMMANDE MONOLEVIER Accelerator lever in stop position. SINGLE-LEVER CONTROL STOP Einstell hebel in Stopstellung STOP MIT EINHEBELSTEUERUNG Palanca acelerador en posición de stop. PARADA CON MANDO MONOPALANCA Alavanca acelerador em posiçáo de stop PARADA COM COMANDO DE MANIVELA...
  • Seite 82 Levetta acceleratore - Tacca di riferimento (B) levetta acceleratore in posizione di MIN posizione di MIN. - Encoche de référence (B) du levier d’accélérateur sur la position Levier accelérateur en position de mini. de MIN. - Reference notch (B) for throttle lever in min. position Accelerator lever in MIN - Bezugskerbe (B) Handgashebel in Position Min.

  • Seite 83: Manutenzione - Entretien - Maintenance Wartung - Manutencion - Manuntenação

    The non-observance of the operations described in the following pages can involve the risk of technical damages to the machine and/or the installation Failure to do so will make warranty void. - Es sind nur original LOMBARDINI - Teile zu verwenden. Beim dem Verwenden von Teilen, die nicht von Lombardini hergestellt wurden, können Fehler in der Lebensdauer oder Quallität der Arbeit auftreten.

  • Seite 84: Apres Les 50 Premieres Heures

    Sostituzione filtro olio. Sostituzione olio motore. Remplacement filtre à huile. Remplacement huile moteur. SOLO DOPO LE PRIME 50 ORE. Engine oilreplacement . Oil filter replacement. APRES LES 50 PREMIERES HEURES. Ölfilter-Wechsel. Öldaten-Wechsel. ONLY AFTER THE FIRST 50 WORKING HOURS. Sostitución filtro aceite. Sostitución aceite del motor.
  • Seite 85 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 86 Per motori con filtro aria a bagno d’olio. Pour moteur avec filtre air en bain d’huile. For engines with oil bath air cleaner. Für Motoren mit Ölbadluftfilter. Para motores con filtro aire a baño de aceite. Para motores com filtro ar a banho de óleo. Aprire il filtro e togliere la Controllo e pulizia filtro aria.
  • Seite 87 Rimontare la massa filtrante Pulire la vaschetta superiore. Togliere la massa filtrante superiore. Nettoyer la cuve supérieure. inferiore. Remonter la masse filtrante Clean the upper bowl. Déposer la masse filtrante supérieur. Oberen Filterbecher reinigen. inférieure. Remount the upper filtering Limpiar la taza superior. Remove the lower filtering element.
  • Seite 88 Wenn das Element bereits mehrere Male gereinigt worden oder unwiederbringlich verstopft ist, wegwerfen und erneuern. Es sind nur original LOMBARDINI - Teile zu verwenden. Si la masa filtrante ya ha sido limpiada otras veces, o si está irremediablemente obstruida, tirarla o sustituirla.
  • Seite 89 Per motori 225 con filtro aria a secco Pour moteurs 225 avec filtre à air sec For 225 engines with dry type air cleaner Für Motoren 225 mit Trockenluftfilter Para motor 225 con filtro aire a seco Para motores 225 com filtro ar à seco Aprire il filtro e togliere la Controllo e pulizia filtro massa filtrante.
  • Seite 90 Wenn das Element bereits mehrere Male gereinigt worden oder unwiederbringlich verstopft ist, wegwerfen und erneuern. Es sind nur original LOMBARDINI - Teile zu verwenden. Si la masa filtrante ya ha sido limpiada otras veces, o si está irremediablemente obstruida, tirarla o sustituirla.
  • Seite 91 Per motori 315-350-400-440 con filtro aria a secco Pour moteurs 315-350-400-440 avec filtre à air sec For 315-350-400-440 engines with dry type air cleaner Für Motoren 315-350-400-440 mit Trockenluftfilter Para motor 315-350-400-440 con filtro aire a seco Para motores 315-350-400-440 com filtro ar à seco Aprire il filtro.
  • Seite 92 Pulire il filtro se è intasato. Togliere e lavare il prefiltro con -Verificare l’integrità della guar- Nettoyer le filtre si obstrué. acqua e sapone. nizione in gomma (A) Should the air cleaner be Enlever et laver le prefiltre avec - Vérifier le bon état du joint en clogged, clean it.
  • Seite 93 - Smontare e pulire il prefiltro 15 cm - min se intasato. - Si le préfiltre est encrassé, le désassembler et le nettoyer. - Remove and clean the pre- filter if clogged. - Der Vorfilter sollte im Falle der Verstopfung ausgebaut und gereinigt werden.
  • Seite 94 - Use only genuine Lombardini repair parts. Wenn das Element bereits mehrere Male gereinigt worden oder - Es sind nur original LOMBARDINI - Teile zu verwenden. unwiederbringlich verstopft ist, wegwerfen und erneuern. Si la masa filtrante ya ha sido limpiada otras veces, o si está...
  • Seite 95 - Svitare il dado alettato (1) e togliere la massa filtrante. - Dévisser l’écrou à ailettes (1) et enlever la masse filtrante. - Unscrew the wing nut (1) and remove the filter element. - Die Flügelmutter (1) abschrauben und die Filtermasse herausnehmen.
  • Seite 96 - Smontare e pulire il prefiltro se intasato. 15 cm - min - Si le préfiltre est encrassé, le désassembler et le nettoyer. - Remove and clean the pre-filter if clogged. - Der Vorfilter sollte im Falle der Verstopfung ausgebaut und ge- reinigt werden.
  • Seite 97 Utiliser seulement des pièces de rechange d’origine Lombardini. Use only genuine Lombardini repair parts. Es sind nur original LOMBARDINI - Teile zu verwenden. Utilizar sólo recambios originales Lombardini. Utilizar Só péças de origem Lombardini. - Accertarsi che il filtro sia montato in modo corretto altrimenti polvere ed altro possono entrare nei condotti aspirazione.
  • Seite 98 Ogni 250 ore Sostituzione olio carter per motori con coppa olio standard. - In caso di scarso utilizzo: ogni 6 mesi Toutes les 250 heures Remplacement huile carter pour les moteurs avec carter d’huile Every 250 hours standard. - En cas d’emploi limitè: tous les 6 mois Alle 250 Stunden Oil carter replacement for standard oil sump engines.
  • Seite 99 - Onde ottenere il rapido e completo scarico dell’olio motore, si consiglia di eseguire tale operazione a motore caldo. - Pour vidanger rapidement et totalement l’huile du moteur il est recommandé de faire cette opération quand le moteur est chaud. - To quickly and completely drain off the engine oil, it is advisable to carry out this operation when the engine is hot.
  • Seite 100 Versare l’olio e rimettere il Togliere il tappo rifornimento tappo. olio. Verser l’huile et remettre le Dévisser le bouchon de bouchon. remplissage d’huile. Pour the oil in and reassemble Remove oil filter cap. oil cap. Entfernen Füllen Sie das Öl ein und Öleinfüllschraube.
  • Seite 101 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 102 - Utiliser seulement des pièces de rechange d’origine Lombardini. - Use only genuine Lombardini repair parts. - Es sind nur original LOMBARDINI - Teile zu verwenden. - Utilizar sólo recambios originales Lombardini. - Utilizar Só péças de origem Lombardini. - Quando si sostituisce il filtro olio, tenerlo separato da altri rifiuti.
  • Seite 103 - Onde ottenere il rapido e completo scarico dell’olio motore, si consiglia di eseguire tale - Sostituzione olio carter per motori con coppa olio maggiorata. operazione a motore caldo. - Vidange huile carter pour moteurs avec carter huile agrandi. - Pour vidanger rapidement et totalement l’huile du moteur il est recommandé de faire cette - Replacing the oil sump in engines with enhanced oil sump opération quand le moteur est chaud.
  • Seite 104 - Togliere il tappo A e scaricare l’olio in un contenitore adatto. Rimettere il tappo scarico olio e - Enlevez le bouchon A et vidangez l’huile dans un récipient serrarlo a 20 Nm. approprié. Revisser le bouchon de vidange - Remove the plug A and drain the oil into a suitable vessel. Serrer le bouchon à...
  • Seite 105 - Vuotare il serbatoio ponendo il combustibile in un contenitore Sostituzione filtro combustibile. adatto. Remplacement filtre à - Vider le réservoir en plaçant le combustible dans un récipient combustible. approprié. Fuel filter replacement . - Drain tank and put fuel into an appropriate container Wechsel-Brennstoffilter.
  • Seite 106 - Use only genuine Lombardini repair parts. - Wenn man den Kraftstoffilter ersetzt, ist er getrennt von dem anderen Abfall aufzubewahren. - Es sind nur original LOMBARDINI - Teile zu verwenden. - Cuando se cambia el filtro combustible, mantenerlo separado de otros desechos.
  • Seite 107 - Se il gasolio esce lentamente è necessario pulire il - Allentare e togliere i quattro dadi (A) ponendo attenzione al corretto senso di - Pulizia serbatoio serbatoio come indicato di seguito. rimontaggio della guarnizione B. - Nettoyage du réservoir - Si le gasoil sort lentement il est nécessaire de nettoyer - Desserrer et enlever les quatre écrous (A) en faisant attention à...
  • Seite 108 - Rimettere il tappo e tenendo chiuso il foro A e i fori B agitarlo in modo da permettere il distacco delle incrostazioni. - Remettre le bouchon et en maintenant fermé le trou A et les trous B l’agiter afin de permettre le détachement des incrustations - Replace plug and shake tank to remove deposits, keep holes A and B shut as you do it.
  • Seite 109 - Rimontare il serbatoio ponendo attenzione a riposizionare correttamente i distanziali in plastica (A) il distanziale in metallo (B) e gli anelli antivibranti in gomma (C). - Remonter le réservoir en faisant attention à repositionner correctement les entretoises en plastique (A) l’entretoise en métal (B) et les bagues antivibratoires en caoutchouc (C).

  • Seite 110: Sostituzione Filtro Combustibile Per Motori Dotati Di Sistema

    - Use only genuine Lombardini repair parts. - Wenn man den Kraftstoffilter ersetzt, ist er getrennt von dem anderen Abfall aufzubewahren. - Es sind nur original LOMBARDINI - Teile zu verwenden. - Cuando se cambia el filtro combustible, mantenerlo separado de otros desechos.
  • Seite 111 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...

  • Seite 112: Pulizia Alette Raffreddamento. - Nettoyage Ailettes Refroidissement. - Cooling Fins Cleaning. - Kuehlrippen Reinigung. - Limpieza Aletas Refrigeración. - Limpeza Das Aletas De Arrefecimento

    Pulizia alette - Svuotare il serbatoio, e dopo aver svitato i dadi di fissaggio e scalzato i tubi gasolio rimuoverlo. raffreddamento. Nettoyage ailettes - Vider le réservoir et, après avoir dévissé les écrous de fixation et enlevé les tuyaux du gasoil, l’ôter. refroidissement.
  • Seite 113 - Quando viene usata aria compressa è importante utilizzare occhiali protettivi. - Lors de l’utilisation de l’air comprimé, il est important de mettre des lunettes de protection. - Always use protective goggles when compressed air is used. - Wenn Druckluft verwendet wird, unbedingt eine Schutzbrille tragen. - Si se usa aire comprimido es importante utilizar gafas de protección.
  • Seite 114 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 115 Per le seguenti operazioni rivolgersi alle Stazioni di Servizio autorizzate Lombardini. Pour les opérations suivantes veuillez vous adresser aux stations de service autorisées Lombardini. Following operations should be performed by authorized personnel trained on the product. Folgende Wartungsarbeiten sollen von Fachwerkstätten durchgeführt werden.
  • Seite 116 Ogni 500 ore Registro gioco bilancieri per motori 15LD 225-315-350. Taratura e pulizia iniettore. Toutes les 500 heures Every 500 hours Réglage du jeu des culbuteurs pour moteurs 15LD 225-315-350. Tarage et nettoyage injecteur. Alle 500 Stunden Cada 500 horas Setting rocker arms clearance for 15LD 225-315-350 engines.

  • Seite 117: Stoccaggio - Stockage - Storage Lagerung - Almacenaje - Armazenagem

    STOCCAGGIO - Conservazione. STOCKAGE - Conservation. STORAGE - Storage. KONSERVIERUNG - Erhaltung. ALMACENAJE - Almacemaje. ARMAZENAGEM - Armazenagem. - Quando i motori rimangono inutilizzati per oltre 6 mesi, devono essere protetti, attuando le operazioni descritte nelle pagine seguenti. - Si les moteurs doivent rester inactifs pendant plus de 6 mois, les protéger en faisant les opérations décrites dans les pages qui suivent.
  • Seite 118 STOCCAGGIO MOTORE In caso di inattività del motore, verificare le condizioni dell’ambiente, il tipo di MESSA IN SERVIZIO MOTORE DOPO IL TRATTAMENTO PROTETTIVO imballaggio e controllare che tali condizioni ne assicurino un corretto mantenimento. Se necessario coprire il motore con un’adeguata copertura protettiva. Al termine del periodo di stoccaggio, prima di avviare il motore e metterlo in servizio, è...

  • Seite 119: Stockage Du Moteur

    STOCKAGE DU MOTEUR En cas d’inactivité du moteur, vérifier les conditions de l’environnement, le type MISE EN SERVICE MOTEUR APRÈS LE TRAITEMENT DE PROTECTION d’emballage et contrôler que ces conditions en garantissent un maintien correct. Le cas échéant, couvrir le moteur avec une toile de protection adéquate. Au terme de la période de stockage, avant de démarrer le moteur et de le mettre en Éviter le stockage du moteur en contact direct avec le sol et dans des lieux humides service, il est nécessaire de procéder à...
  • Seite 120 ENGINE STORAGE PREPARING THE ENGINE FOR OPERATION AFTER PROTECTIVE TREATMENT If the engine is not to be used for extensive periods, check the storage area conditions and the type of packaging and make sure that these are suitable for After the storage period and before starting up the engine and preparing it for operation, correct storage.

  • Seite 121: Lagerung Des Motors

    LAGERUNG DES MOTORS Im Fall einer längeren Nichtbenutzung des Motors die Umgebungsbedingungen INBETRIEBNAHME DES MOTORS NACH DER SCHUTZBEHANDLUNG und das Verpackungsmaterial prüfen und sicherstellen, dass diese Bedingungen eine korrekte Aufbewahrung gewährleisten. Vor dem Start und der Inbetriebnahme des Motors am Ende einer längeren Gegebenenfalls den Motor mit einer geeigneten Schutzabdeckung abdecken.

  • Seite 122: Almacenaje Del Motor

    ALMACENAJE DEL MOTOR En caso de inactividad del motor, comprobar las condiciones ambientales y el tipo PUESTA EN SERVICIO DEL MOTOR DESPUÉS DEL TRATAMIENTO DE PROTECCIÓN de embalaje. Dichas condiciones deben asegurar el mantenimiento correcto del motor. Una vez finalizado el período de almacenaje, antes de poner en marcha el motor y de De ser necesario, cubrir el motor con una funda de protección adecuada.
  • Seite 123 ARMAZENAGEM DO MOTOR No caso de inactividade do motor, verifique as condições do ambiente, o tipo de PÔR A FUNCIONAR O MOTOR APÓS O TRATAMENTO PROTECTOR embalagem e certifique-se de que estas condições asseguram uma correcta manutenção do próprio motor. No final do período de armazenagem, antes de ligar o motor e pôr a funcioná-lo, será...

  • Seite 124: Tabelle Probabili Anomalie In Funzione Dei Sintomi

    TABELLE PROBABILI ANOMALIE IN FUNZIONE DEI SINTOMI TABLEAU ANOMALIES PROBABLES EN FONCTION DES SYMPTÔMES TABLE OF LIKELY ANOMALIES AND THEIR SYMPTOMS TABELLE MIT MÖGLICHEN STÖRUNGEN AUFGRUND BESTIMMTER SYMPTOME TABLA DE POSIBLES ANOMALÍAS EN FUNCIÓN DE LOS SÍNTOMAS TABELA DAS PROVÁVEIS ANOMALIAS CONFORME OS SINTOMAS...
  • Seite 125 QUANDO IL MOTORE DEVE ESSERE IMMEDIATAMENTE ARRESTATO LORSQU’IL FAUT ARRÊTER LE MOTEUR TOUT DE SUITE THE ENGINE MUST BE STOPPED IMMEDIATELY WHEN: DER MOTOR MUSS SOFORT ABGESTELLT WERDEN, WENN: EL MOTOR SE DEBE PARAR INMEDIATAMENTE CUANDO: QUANDO É PRECISO PARAR IMEDIATAMENTE O MOTOR 1) - I giri del motore aumentano e diminuiscono improvvisamente - Les tours du moteur augmentent et diminuent tout à...
  • Seite 126 INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Il motore non si avvia - Anticipo iniezione incorretto - Avance à l’injection incorrecte - Incorrect injection timing - Einspritzpunkt nicht Korrekt - Avance inyección - Le moteur ne démarre pas incorrecto - Adiantamento injeção errado - The engine does not start...
  • Seite 127 INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Filtro aria intasato - Filtre à air encrassé - Clogged air filter - Luftfilter verstopf - Filtro aire obstruido - Filtro ar intubido - Parte e si ferma - Demarre et s’arret - Leveraggi regolatore fuori fase - Leviers régulateur déréglés - Governor linkage wrongly set - Reglerhebel falsch einstellt - Palancas de regulador mal...
  • Seite 128 INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Regime incostante - Leveraggi regolatore fuori fase - Leviers régulateur déréglés - Governor linkage wrongly set - Reglerhebel falsch einstellt - Palancas de regulador mal - Regime instable montadas - Alavancas regulador mal montadas - Unsteady speed...
  • Seite 129 INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Bronzine banco-biella usurate - Coussinets pallers ou bielle usagés - Worn main con. rods bearings- Haupt-oder Schubstangenlager abgenutzt - - Pressione olio bassa Cojinete bancada-biela, desgastados - Chumaceira banco-biela desgstada - Basse pression d’huile...
  • Seite 130 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...

  • Seite 131: Batterie Consigliate - Batteries Conseillées

    CIRCUITI 1)* Circuito elettrico. 2) Circuito combustibile 3) Dispositivo Oil Alert CIRCUITS Circuit electrique. Circuit de graissage Dispositif Oil Alert CIRCUITS Electrical system. Fuel system Oil Alert device for ANLAGEN Elektrische anlage. Kraftstoffanlage Oil-Alert-Vorrichtung INSTALACIONES Circuito electrico. Circuito combustibile Dispositivo Oil Alert CIRCUITOS Circuito eléctrico.

  • Seite 132: 1) Circuito Elettrico - Circuit Electrique - Electrical System - Elektrische Anlage - Circuito Electrico - Circuito Eléctrico

    1) Circuito elettrico - Circuit electrique - Electrical system - Elektrische anlage - Circuito electrico - Circuito eléctrico Alternatore Spia pressione olio Alternateur Témoin pression huile Alternator Oil pressure warning light Drehstromgenerator Öldruckkontrollampe Alternador Indicador presion aceite Espia pressão óleo Motorino avviamento Interruttore avviamento Démarreur...

  • Seite 133: Kraftstoffanlage - Circuito Combustibile - Circuito Combustivel

    2) Circuito combustibile - Circuit de graissage - Fuel system - Kraftstoffanlage - Circuito combustibile - Circuito combustivel. Tubo rifiuto Tuyau rebut Serbatoio Return line Réservoir Leckölleitung Fuel tank Tubo retorno Kraftstofftank Tubo de rejeito Deposito Depósito Iniettore Injecteur Tubo rifiuto Injector Tuyau rebut Einspritzdüse...

  • Seite 134: Dispositivo Oil Alert Per Motori 15 Ld - Dispositif Oil Alert Pour Moteurs 15 Ld - Oil Alert Device For 15 Ld Engines - Oil-Alert-Vorrichtung Für Motoren 15 Ld - Dispositivo Oil Alert Para Motores 15 Ld - Dispositivo Oil Alert Para Motores 15 Ld

    3) Dispositivo Oil Alert elettrico - Dispositif Oil Alert electrique - Electrical Oil Alert device - Elektrische Oil-Alert-Vorrichtung - Dispositivo Oil Alert electrico - Dispositivo Oil Alert eléctrico...

  • Seite 135: Ordine Ricambi / Tavola Ricambi- Commandes Pieces / Tableau Pieces Detachees - Part Orders / Spare Parts Table

    Para asistencia y repuestos, dirigirse a las estaciones de servicio autorizadas Lombardini N. Tel. su libreto service. Para asistência e recâmbios dirigir-se às estações de servício autorizadas pela Lombardini N. Tel. está sobre a caderneta de servício. - Per ordini ricambi precisare i seguenti dati: TIPO E MATRICOLA DEL MOTORE - Versione (K) - sulla targhetta motore - Pour commandes pièces détachées indiquer les données suivantes:...
  • Seite 136 TÁBU U U U U A PEÇAS DE A PEÇAS DE A PEÇAS DE A PEÇAS DE TR A PEÇAS DE TROCA 15 LD 225 15 LD 225 15 LD 225 15 LD 225 15 LD 225 15 LD 315...
  • Seite 137 ASPIRAZIONE E SCARICO INTAKE AND EXHAUST EINLASS/AUSLASS ADMISSION/ECHAPPEMENT ASPIRACION/ESCAPE BIELLA/PISTONE/ALBERO GOM./VOLANO/BASAMENTO/FLANGIATURA CONN.ROD/PISTON/CRANKSHAFT/FLYWHEEL/CRANKCASE/FLANGING PLEUELSTANGE/KOLBEN/KURBELWELLE/SCHWUNGRAD/KURBELGEHÄUSE/ANTRIEBSFLANSCH BIELLE/PISTON/VILEBREQUIN/VOLANT/CARTER MOTEUR/BRIDAGE BIELA/PISTON/CIGÜEÑAL/VOLANTE/BANCADA/ACOPLAMIENTO TESTA/CAPPELLO BIL./VALVOLE/DISTRIBUZIONE/REGOLATORE GIRI CYLINDER HEAD/ROCKER ARM BOX/VALVES/TIMING/SPEED GOVERNOR ZYLINDERKOPF/VENTILDECKEL/VENTILE/STEUERUNG/DREHZAHLREGLER CULASSE/COUVERCLE CULBUTEURS/SOUPAPES/DISTRIBUTION/REGULATEUR DE VITESSE CULATA/TAPA BALANCINES/VALVULAS/DISTRIBUCION/REGULADOR DE REVOLUCIONES COMANDI/CIRCUITO LUBRIFICAZIONE CONTROLS/LUBRICATING SYSTEM STEUERUNGEN/SCHMIERÖLKREISLAUF COMMANDES/CIRCUIT DE GRAISSAGE MANDOS/CIRCUITO DE LUBRIFICACION CIRCUITO COMBUSTIBILE FUEL SYSTEM...
  • Seite 146 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...

  • Seite 147: Scheda Di Garanzia- Carte De Garantie Warranty Card- Garantieschein Tarjeta De Garantia- Boletim De Garantia

    TARJETA DE GARANTIA A RELLENAR Y REMITIR POR CORREO A : BOLETIM DE GARANTIA A PREENCHER E EXPEDIR EM ENVELOPE FECHA DO PARA : LOMBARDINI s.r.l. a socio unico Ufficio Assistenza Tecnica Via Cav. del Lavoro Adelmo Lombardini, 2 42100 Reggio Emilia ITALIA...
  • Seite 148 SCHEDA DI GARANZIA - CARTE DE GARANTIE - WARRANTY CARD GARANTIESCHEIN - TARJETA DE GARANTIA - BOLETIM DE GARANTIA Applicato su - Montè su - Installed in Eingebaut in - Montado su maquina - Aplicado su Tipo motore - Type moteur - Engine type Motortype - Tipo motor - Tipo do motor Matricola identificazione motore Utente - Utilisateur - End user - Endkunde - Usuario - Utilizador...
  • Seite 149 NOTE ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 150 La Lombardini si riserva il diritto di modificare in qualunque momento i dati contenuti in questa pubblicazione. Lombardini se rèserve le droit de modifier, à n'importe quel moment, les données reportées dans cette publication. Data reported in this issue can be modified at any time by Lombardini.

Diese Anleitung auch für:

15 ld 315 epa15 ld 31515 ld 350 epa15 ld 35015 ld 40015 ld 400 epa ... Alle anzeigen

Inhaltsverzeichnis
