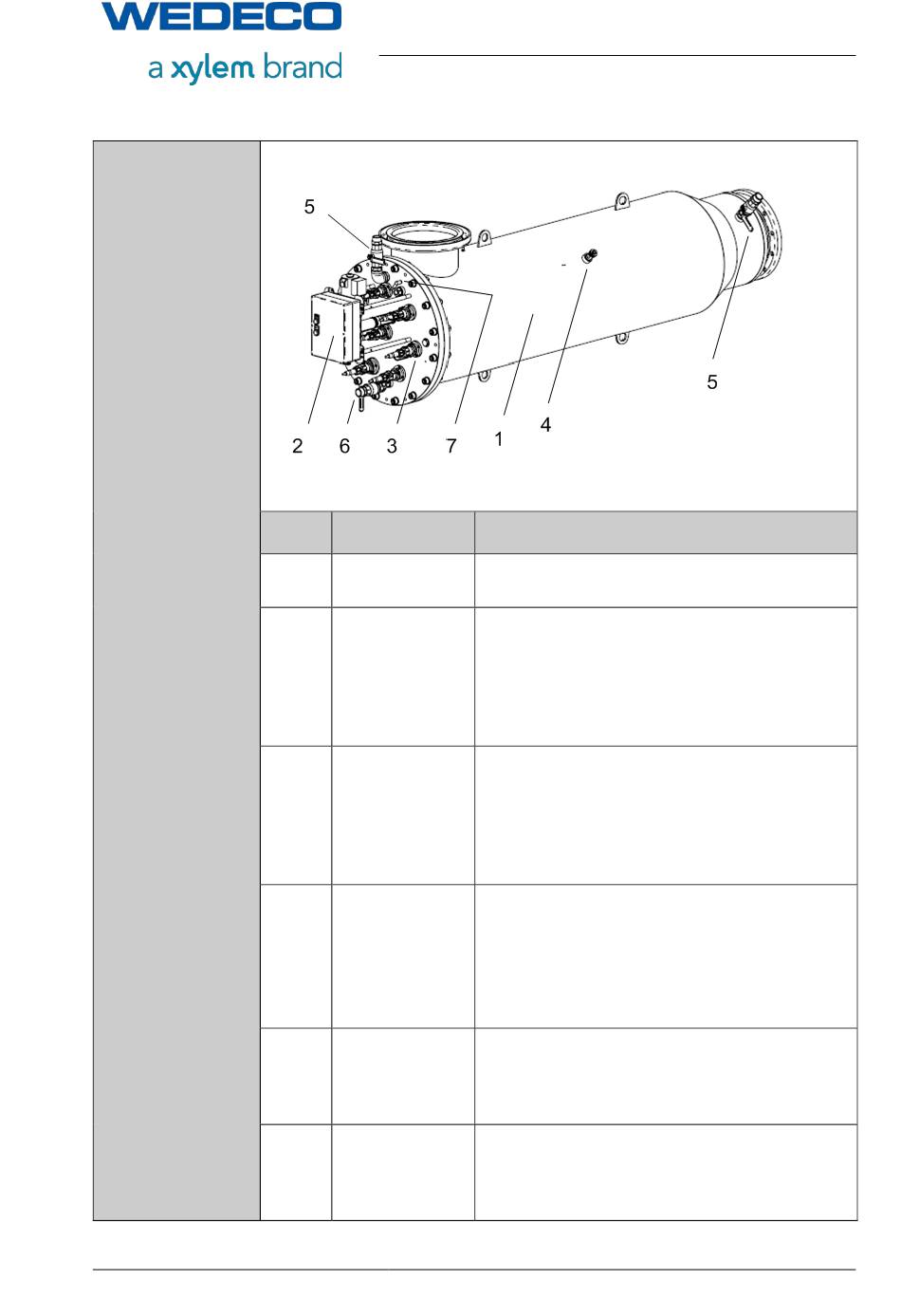

UV-Reaktor, typischer Aufbau
Manual_Spektron Baureihe_ger_12.07.2019
Nr.
Komponente
Reaktor-
1
gehäuse
2
Wischerbox
Strahler-
anschluss inkl.
3
Quarzrohr und
UV-Strahler
4
UV-Sensor
Entlüftungs-
5
ventil
Entleerungs-
6
ventil
Betriebsanleitung WEDECO UV-Anlagen
Komponentenbeschreibung
Beschreibung
Edelstahl - Gehäuse
Optionales Wischsystem zur Reduzierung
von Belag auf der Oberfläche der
Quarzrohre. Bestandteile der Wischerbox:
Wischermotor, Wischer-Steuerplatine,
manueller Schalter, Wischer-Nothaltpilz
(Emergency Stop).
Jeder UV-Strahler befindet sich in einem
einseitig geöffneten Hüllrohr aus UV-
durchlässigem Quarzglas. Dadurch ist
sowohl der UV-Strahler als auch das
Hüllrohr mit wenigen Handgriffen
austauschbar.
Der UV-Sensor misst kontinuierlich die UV-
Intensität des dazugehörigen UV-Strahlers.
Der Sensor ist in einen Tubus mit
Messfenster eingebaut, sodass der Sensor
ausgetauscht werden kann, ohne den
Reaktor zu entleeren.
Manuell betätigter Kugelhahn im oberen
Bereich des UV-Reaktors zur Entlüftung
des Reaktors und zum Anschließen eines
Spülaggregats (optional).
Manuell betätigter Kugelhahn im unteren
Bereich des UV-Reaktors zum Entleeren
des Reaktors und zum Anschließen eines
Spülaggregats (optional).
Spektron Baureihe
Seite 19 von 154
