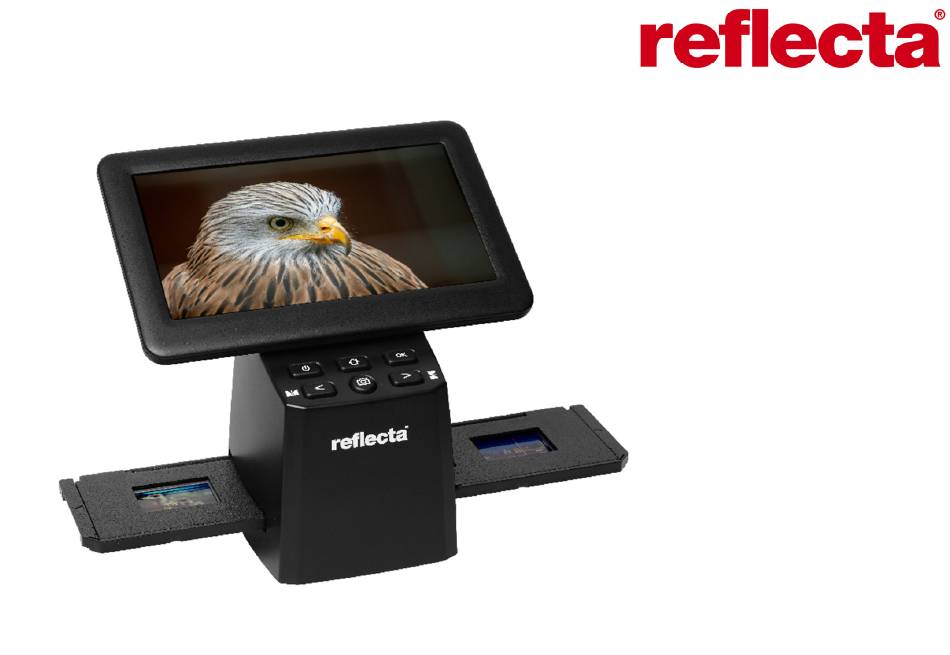

- Seite 1 Bedienungsanleitung...
- Seite 3 Vorwort Vielen Dank, dass Sie sich für dieses Produkt entschieden haben! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den Scanner verwenden. Handhabung und Wartung Versuchen Sie nicht, das Gerät zu zerlegen oder zu modifizieren. Berühren Sie nicht das Innere des Scanners, nachdem er heruntergefallen ist oder andere Schäden aufgetreten sind, um Verletzungen zu vermeiden.
- Seite 4 Lieferumfang Scanner Halter für Filmstreifen Halter für Dias USB-Kabel Netzteil Reinigungsbürste...

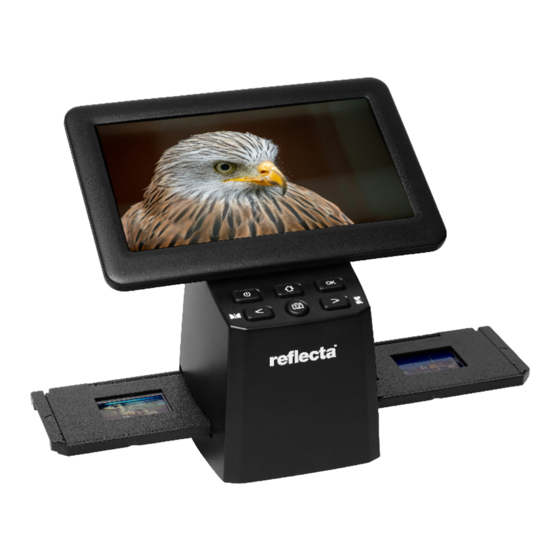

- Seite 5 Produktdiagramm 1. LCD-Monitor 2. An / Aus-Schalter 3. Links / spiegeln 4. SCAN - Taste 5. Rechts / umdrehen 6. Enter / OK - Taste 7. Home-Taste (damit gelangen Sie immer zurück zum Hauptmenu) 8. USB-C – Anschluss 9. SD-Karten-Steckplatz...
- Seite 6 Einlegen von gerahmten Dias Öffnen Sie den Diahalter an der obigen Markierung. Legen sie Ihre Dias in die vier versenkten Bereiche des geöffneten Diahalters. Die Dias sollten mühelos hineinpassen. Schließen Sie den Diahalter und drücken dabei gegen die Ecken, so dass er gleichmäßig schließt. Es empfiehlt sich mit Druckluft etwaigen Staub zu entfernen.
- Seite 7 Einlegen von Filmstreifen Öffnen Sie den Filmstreifenhalter an der obigen Markierung. Platzieren Sie den Filmstreifen in die vorgesehenen Kerben und achten dabei auf die Position der Filmstege. Achten Sie darauf, dass die glänzende Seite des Filmstreifens nach oben zeigt. Behandeln Sie Filmstreifen vorsichtig! Staub, Kratzer und Fingerabdrücke finden sich sonst in den Scanergebnissen wieder.
- Seite 8 Bedienung des Scanners SD-Karte Führen Sie eine SD-Karte (max. 128GB) in den rückseitigen Kartenschacht ein. Die goldenen Kontakte der Karte müssen dabei nach oben zeigen! Starten Sie den Scanner durch Drücken der An-/Aus-Taste (2). Sprachauswahl < > Drücken Sie die oder Taste im Hauptmenu und wählen „Sprache“.
- Seite 9 Bildauflösung < > Drücken Sie die oder Taste im Hauptmenü und wählen < > Drücken Sie “OK” und benutzen die oder Tasten um zwischen 16 MP und 24 Megapixel zu wählen. Bei Auswahl von Filmtyp 126 wird die Auflösung automatisch auf 18MP eingestellt.
- Seite 10 Hauptmenü – Einstellungen 1. Filmtyp 2. Auflösung 3. Aufnahme (SCAN) 4. Wiedergabe 5. Formatieren der SD-Karte...
- Seite 11 Filmtyp < > Drücken Sie die oder Taste im Hauptmenü und wählen Wählen Sie zwischen DIA (Farbpositiv) FARBNEGATIV SCHWARZWEISS (Negativ) Standardmäßig ist Film vom Typ 135 vorgewählt (Standard-35-mm-Film mit einem Bildbereich von 24 x 36 mm). Verwenden Sie zum Scannen von Filmen vom Typ „Instamatic“ (28 x 28 mm) die Einstellung „126“.
- Seite 12 Die SCAN-Taste (Kamerasymbol) hat nur die Funktion der Vorschau und zum Speichern der Bilder. Die HOME-Taste (Haussymbol) ist nur eine einzelne Funktion, um zum Hauptmenü zurückzukehren. Scannen von Bildern Überprüfen Sie, ob die Hintergrundbeleuchtung des Scanners sauber ist, bevor Sie mit dem Scannen beginnen.
- Seite 13 Drücken Sie OK, um das EV- und RGB-Menü für die Belichtungssteuerung und Farbkorrektur aufzurufen. < > Drücken Sie die oder Taste um auszuwählen und drücken dann „OK“. Die ausgewählte Einstellung wird im Vorschaubild angezeigt. Stellen Sie den gewünschten Wert für Helligkeit, Rot, Grün oder Blau ein und bestätigen Sie mit "OK".
- Seite 14 Festlegen des Bildausschnitts Wählen Sie im Hauptmenü den Unterpunkt „Bildausschnitt“ und bestätigen Sie mit OK. Führen Sie ein Dia oder ein Negativ als Referenz in den Scanner ein. Wählen Sie nun zwischen X (horizontal), Y (vertikal) und Ratio (Zoom) mit Hilfe der Pfeiltasten.
- Seite 15 Wiedergabe-Modus < > Drücken Sie die oder Taste im Hauptmenü und wählen Drücken Sie “OK”, um eine Diashow automatisch zu starten oder drücken Sie alternative nochmals “OK” um in den Modus für manuelle Wiedergabe zu wechseln. < > Benützen Sie die oder Tasten zur Navigation.
- Seite 16 Formatieren der SD-Karte Der Scanner unterstützt SD-Karten mit einer Kapazität von bis zu 128 GB. Alle Karten müssen gemäß dem FAT32-Standard formatiert sein. Sie können Ihre Karte folgendermaßen mit dem Scanner formatieren: < > Drücken Sie die oder Taste im Hauptmenü und wählen...
- Seite 17 Upload per USB Schließen Sie den Scanner mit dem beiliegenden USB-Kabel an einen Computer an. < > Drücken Sie die oder Taste im Hauptmenü und wählen Drücken Sie ‘OK’ und der Scanner erscheint als Wechselspeichermedium an Ihrem PC. Sie können nun die gescannten Bilder auf Ihre Festplatte übertragen.
- Seite 18 Nicht in den Hausmüll werfen! Bitte beachten Sie Ihre örtlichen Systeme zum Recycling von Elektrogeräten. reflecta GmbH Merkurstraße 8 72184 Eutingen Germany www.reflecta.de...
