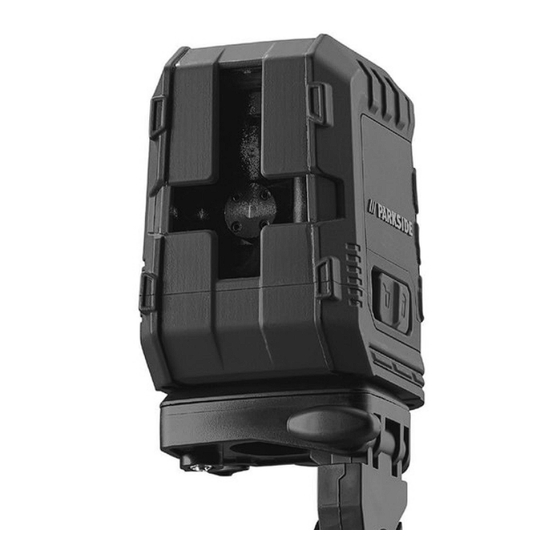

Parkside 436737 304 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Nivelliergeräte
  5. 436737 304
  6. Originalbetriebsanleitung

Parkside 436737 304 Originalbetriebsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
KREUZLINIENLASER MIT STATIV/CROSS LINE
LASER WITH TRIPOD/NIVEAU LASER EN CROIX
AVEC TRÉPIED PKLL 10 B4
KREUZLINIENLASER MIT STATIV
Originalbetriebsanleitung
NIVEAU LASER EN CROIX
AVEC TRÉPIED
Traduction des instructions d'origine
LASER KRZYŻOWY ZE STATYWEM
Tłumaczenie oryginalnej instrukcji obsługi
KRÍŽOVÝ LÍNIOVÝ LASER SO
STATÍVOM
Preklad originálneho návodu na obsluhu
KRYDSLINJELASER MED STATIV
Oversættelse af den originale brugsanvisning
KERESZTVONALAS LÉZER
ÁLLVÁNNYAL
Az originál használati utasítás fordítása
IAN 436737_2304
CROSS LINE LASER WITH TRIPOD
Translation of the original instructions
KRUISLIJNLASER MET STATIEF
Vertaling van de originele gebruiksaanwijzing
KŘÍŽOVÝ LINIOVÝ LASER
SE STATIVEM
Překlad originálního provozního návodu
NIVEL LÁSER DE LÍNEAS
CRUZADAS CON TRÍPODE
Traducción del manual original
LIVELLA LASER A CROCE
CON TREPPIEDE
Traduzione delle istruzioni d'uso originali
