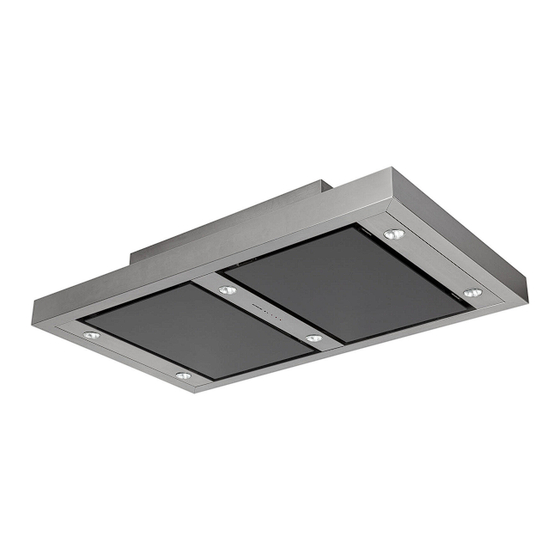

- Seite 1 Dunstabzugshauben Altena Bedienungs- und Montageanleitung Für die Ausführungen: ALD 104 (Breite: 100 cm) ALD 124 (Breite: 120 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.4224.04 / 2013.12...
- Seite 2 Inhaltsverzeichnis Übersicht Dunstabzugshaube ..................4 Technische Daten ......................5 Sicherheitshinweise ..................... 6 Bedienungsanleitung ..................6 Verwendete Hinweise ..................6 Kinder, besondere Personen ................7 Bestimmungsge mäße Verwendung..............7 Feuergefahr ....................... 8 Stromversorgung ....................8 Defektes Gerät ....................8 Auspacken und Montage ..................
- Seite 3 Lieber Kunde, Vielen Dank! wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten.
- Seite 4 Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Netzstecker 2 Haubenkörper 3 Beleuchtung 4 Randabsaugungs-Platten abklappbar 5 Metall-Fettfilter 6 Leuchtdioden der Hauben-Fernbedienung...
- Seite 5 Technische Daten Modellname: Altena Netzanschluss: 220-240 V~50 Hz Beleuchtung: Halogen 6 x 50 W Motorleistung: Nennleistung: Absicherung: 10 A Maße (BxT): - 100 cm Variante 1000 x 700 mm - 120 cm Variante 1200 x 700 mm Höhe unter der Decke: 190 mm Gewicht: - 100 cm Variante...
- Seite 6 1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden.
- Seite 7 1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen.
- Seite 8 1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr.
- Seite 9 2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Elektroanschluss Bei der Montage und dem Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei- se) beachten.
- Seite 10 2 Auspacken und Montage 2.3.2 Allgemeines zur Montage Die Dunstabzugshaube wird an der Decke mittig über das Kochfeld angebracht. WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z.
- Seite 11 2.3.3 Montageabbildungen...
- Seite 12 2 Auspacken und Montage...
- Seite 13 2 Auspacken und Montage 2.3.4 Netzanschlusses der Auf der Motorbox der Dunstabzugshaube ist Dunstabzugshaube / Unterputz- ein Kabel mit Schukostecker für den An- Deckensteckdose schluss der Haube an das Stromnetz. Unterputz-Deckensteckdose Auf der Montageschablone finden Sie die vorbereiten und einbauen vermaßte Position einer Lochperforierung (Ø...
- Seite 14 2 Auspacken und Montage - Die Motorbox mit geschlossenem Hauben- körper (M2) über die Schlüssellöcher an den Schrauben A-D einhängen, die Randabsaugungsplatten aufklappen, und die Schrauben gut festdrehen. - Jetzt den Haubenstecker in die Unterputz- Steckdose stecken. Die Haube ist mit Strom versorgt.
- Seite 15 3 Bedienung 3.0 Fernbedienung mit Einbaurahmen Die Symole entsprechen den Symbolen an der Bedienfläche der Haube Haube ein- oder ausschalten oder Laufstufe mit + oder - verstellen Licht ein- oder ausschalten Nachlaufautomatik 15 Minuten einstellen Dazu: Taste einige Sekunden lang drücken. Abb.
- Seite 16 3 Bedienung 3.2 Leistungsstufe Gebläse wählen Bei Inbetriebnahme der Dunstabzugshau- be Leistungsstufe des Gebläses wählen. Leistungsstufe den anfallenden Koch- und Bratdünsten anpassen. Dazu: - Taste der Fernbedienung (Abb.2) drü- Abb. 3: Leuchtdioden Mittelkonsole cken, Gebläsemotor geht an (Stufe 2). Taste erneut drücken, Gebläsemotor geht aus.
- Seite 17 3 Bedienung 3.4 Automatische Sicherheits- Nach 4 Stunden ununterbrochenem Betrieb abschaltung der Haube oder/und eingeschalteter Beleuch- tung schaltet sich die Haube automatisch ab. Über dem rechten hinteren Metallfettfilter ist 3.5 Not-Ausschaltung des Geräts eine schwarze Box mit dem Not-Ausschalter. Um diesen Not-Ausschalter zu betätigen müs- sen Sie diesen Metallfettfilter abnehmen Abb.4).
- Seite 18 4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion...
- Seite 19 Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3 Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs-...
- Seite 20 4 Wartung Dazu: 4.4 Metallfettfilter abnehmen und - Die Randabsaugungs-Platten abklappen. einsetzen - Den Fettfilter-Clip nach hinten drücken und den Fettfilter vorsichtig aus dem Rahmen nehmen, Clip loslassen. - Zum Einsetzen den Fettfilter mit den hin- teren Laschen in den Haubenrahmen ein- setzen, den Filter-Clip nach hinten drücken, Fettfilter nach oben in den Rahmen drücken und Clip loslassen.
- Seite 21 4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen.
- Seite 22 4 Wartung VORSICHT! Leistungsbeeinträchtigung bei Nichteinhal- tung der Wartungsintervalle. Durch zu langen Gebrauch können sich der Metallfettfilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsin- tervalle einhalten. 4.5 Wartungsintervalle Zeit Arbeiten Metallfettfilter reinigen alle 1 - 2 Wochen oder bei Metallfettfilter Verfärbungen durch aufgenom-...
- Seite 23 4 Wartung 4.6 Leuchtmittel wechseln Halogenleuchte 50W/230V mit Sockel GU10 (Bajonett-Verschluss). Dazu: Nehmen Sie den oder die Fettfilter heraus, die neben dem defekten Leuchtmittel sind. Die Halogenleuchte sind in einer Federhalte- rung eingesetzt. Wie Sie auf der Zeichnung sehen, drücken Sie mit einer Hand vom Haubeninneren diese Federhalterung soweit herunter, bis Sie den Lampenrand greifen können, drehen dann die defekte Leuchte...
- Seite 24 4 Wartung Die gesamte Beleuchtung ist ausgefallen: 4.7 Beleuchtung ausgefallen / Bei einem Kurzschluss einer Halogenleuchte Feinsicherung 50W 230V spricht die Schmelzsicherung an. Diese Sicherung müssen sie mit einer Fein- sicherung des gleichen Wertes (1 A, flink) ersetzen. Bei dieser Gebrauchsanweisung liegt eine Ersatz-Feinsicherung.
- Seite 25 5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht • Sicherung wurde ausgelöst Sicherung überprüfen 4.8) Leistungsverlust / •...
- Seite 26 6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010...
- Seite 27 7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen.
- Seite 28 7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri ve Ticaret A.Ş. Organize Sanayi Bölgesi Merzifon - Amasya / Türkei...
