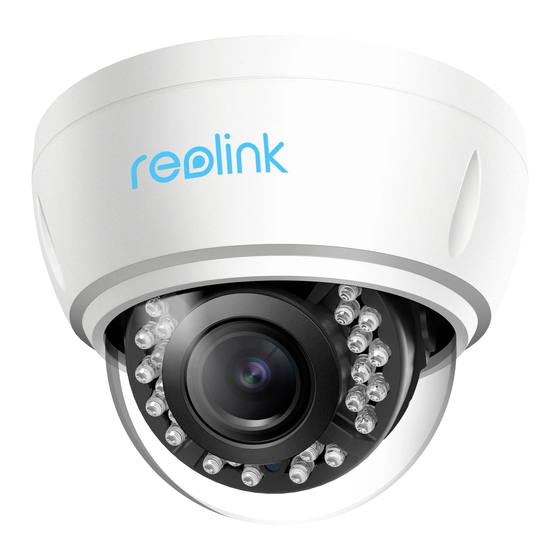

Reolink RLC-842A Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RLC-842A:
- Bedienungsanleitung (7 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Verwandte Anleitungen für Reolink RLC-842A
Inhaltszusammenfassung für Reolink RLC-842A
- Seite 1 E N/D E /FR /I T/E S Operational Instruction Apply to: RLC-842A, RLC-542WA...
- Seite 2 Content What's in the Box What's in the Box Camera Introduction Connection Diagram Camera Antenna * Waterproof Lid Power Adapter * Set up the Camera Mount the Camera Troubleshooting Specification 4.5M Power * Mounting Hole Surveillance Sign Ethernet Cable Extension Cable Template Notification of Compliance Quick Start Guide...
- Seite 3 Camera Introduction WiFi Camera Mount Built-in Mic SD Card Slot Lens lnfrared Lights Antenna Waterproof Lid Power Port(Optional) Reset Button * Press for about 10 seconds to restore the device to factory settings. Network Cable...
- Seite 4 PoE Camera Mount Built-in Mic SD Card Slot Lens lnfrared Lights Waterproof Lid Power Port(Optional) Reset Button * Press for about 10 seconds to restore the device to factory settings. Network Cable...
- Seite 5 Connection Diagram Set up the Camera Before initial setup, follow the steps below to connect your camera. Download and launch the Reolink App or Client software, and follow the 1. Connect the camera to a LAN port on your router with an Ethernet onscreen instructions to finish initial setup. cable. 2. Use the power adapter to power on the camera. • On Smartphone NOTE: The connection diagram takes the WiFi Camera as an example and also apply to the PoE camera. For PoE Camera, please power the Scan to download camera with a PoE Switch/Injector/Reolink PoE NVR or a DC 12V power the Reolink App. adapter. (not included in the package) Power Adapter Camera Router NOTE: • When setting up the WiFi camera, you need to follow the onscreen instructions to finish the WiFi configuration first. • If you are connecting the PoE camera to a Reolink PoE NVR, please set up the camera via the NVR interface.
- Seite 6 Mount the Camera Install the Camera Installation Tips Put the mounting template on • Do not face the camera towards any light sources. the ceiling and drill holes at the • Do not point the camera towards a glass window. Or, it may result in indicated locations. poor image quality because of the window glare by infrared LEDs, ambient lights or status lights. • Do not place the camera in a shaded area and point it towards a well-lit area. Or, it may result in poor image quality. To ensure best image quality, the lighting condition for both the camera and the capture object shall be the same.
- Seite 7 Troubleshooting Loosen the two screws on both Camera is not Powering on sides of the camera and adjust the camera viewing angle. If your camera is not powering on, please try the following solutions: For PoE Camera • Make sure your camera is powered on properly. The PoE camera should be powered by a PoE switch/injector, a Reolink NVR or a 12V power adapter. Tighten the screws and screw the • If the camera is connected to a PoE device as listed above, connect it to cover back to the camera. another PoE port and check again. • Try again with another Ethernet cable. For WiFi Camera • Plug the camera into a different outlet and see if it works. NOTE: The installation methods take the PoE camera as an example and • Power on the camera with another working 12V 1A DC adapter and see also apply to the WiFi camera. if it works. If these won’t work, contact Reolink Support.
- Seite 8 Picture is not Clear Operating Humidity: 10% ~ 90% If the picture from the camera is not clear, please try the following solutions: Notification of Compliance • Check the camera dome cover for dirt, dust or spiderwebs, please clean the dome cover with a soft, clean cloth. FCC Compliance Statement • Point the camera to a well-lit area, the lighting condition will affect the picture quality a lot. This device complies with Part 15 of the FCC Rules. Operation is subject • Upgrade the firmware of your camera to the latest version. to the following two conditions: (1) this device may not cause harmful • Restore the camera to factory settings and check out again. interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Changes or Specification modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Hardware Features NOTE: The following notes are only for WiFi camera. This equipment Infrared Night Vision: Up to 30 meters has been tested and found to comply with the limits for a Class B digital Day/Night Mode: Auto switchover device, pursuant to Part 15 of the FCC Rules. These limits are designed Angle of View: Horizontal: 90°~31°, Vertical: 67°~24° to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance General with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will Dimension: Φ133x100 mm not occur in a particular installation.If this equipment does cause harmful Weight: 685g...
- Seite 9 • Reorient or relocate the receiving antenna. Limited Warranty • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to This product comes with a 2-year limited warranty that is valid only if which the receiver is connected. purchased from Reolink Official Store or a Reolink authorized reseller. • Consult the dealer or an experienced radio/TV technician for help. FCC RF warning statement: NOTE: We hope that you enjoy the new purchase. But if you are not The device has been evaluated to meet general RF exposure requirement. satisfied with the product and plan to return, we strongly suggest that The device can be used in portable exposure condition without restriction. you reset the camera to factory default settings before returning. Simplified EU Declaration of Conformity Terms and Privacy Reolink declares that the WiFi camera is in compliance with the essential Use of the product is subject to your agreement to the Terms of Service requirements and other relevant provisions of Directive 2014/53/EU, the and Privacy Policy Keep out of reach of children. PoE camera is in compliance with Directive 2014/30/EU. End User License Agreement Correct Disposal of This Product By using the Product Software that is embedded on the Reolink product, you agree to the terms of this End User License Agreement (“EULA”)
- Seite 10 Überblick ISED Radiation Exposure Statement (For WiFi Version) The WiFi camera complies with RSS-102 radiation exposure limits set Lieferumfang forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your Einführung in die Kamera body. Anschluss-Diagramm OPERATING FREQUENCY (For WiFi Version) Kamera-Einrichtung (the maximum transmitted power) Kamera-Installation 2412MHz --- 2472MHz (19dBm) 5150MHz --- 5350MHz (18dBm) Fehlerbehebung 5470MHz --- 5725MHz (18dBm) Spezifikationen Konformitätserklärung English Deutsch...
- Seite 11 Lieferumfang Einführung in die Kamera WLAN Kamera Montageplatte Kamera Antennen * Wasserfester Deckel Netzteil * Eingebautes Mikrofon Objektiv Infrarot-Licht Antennen Päckchen mit Lochschablone Aufkleber Ethernet-Kabel Schrauben zur Montage Videoüberwachung Wasserfester Deckel 4.5M Kurzanleitung Montageschlüssel Stromanschluss(Optional) Verlängerungskabel * Reset-Taste HINWEIS: * Drücken und für 10 Sekunden halten * Das Netzteil, die Antennen und das 4.5m lange Verlängerungskabel zur Wiederherstellung der Werkeinstellungen.
- Seite 12 PoE Kamera Montageplatte Eingebautes Mikrofon SD-Kartenslot Objektiv Infrarot-Licht Wasserfester Deckel Stromanschluss(Optional) Reset-Taste * Drücken und für 10 Sekunden halten zur Wiederherstellung der Werkeinstellungen. Netzwerk-Kabel Deutsch Deutsch...
- Seite 13 Anschluss-Diagramm Führen Sie vor der Ersteinrichtung die folgenden Schritte aus, um Ihre Kamera anzuschließen. 1.Schließen Sie die Kamera mit einem Ethernet-Kabel an einen LAN-Anschluss Ihres Routers an. 2.Schalten Sie die Kamera mit dem Netzteil ein. SD-Kartenslot HINWEIS: Das Anschlussdiagramm zeigt die WLAN-Kamera als Beispiel und gilt auch für die PoE-Kamera. Für die PoE-Kamera, versorgen Sie bitte die Kamera mit einem PoE Switch/Injector/Reolink PoE NVR oder einem DC 12V Netzteil. (nicht im Paket enthalten) Netzteil Kamera Router Netzwerk-Kabel Stromkabel Deutsch Deutsch...
- Seite 14 Kamera-Einrichtung Kamera-Installation Tipps zur Installaiton Laden Sie die Reolink App oder Client-Software herunter, starten Sie sie und befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen. • Richten Sie die Kamera nicht auf Lichtquelle. • Richten Sie die Kamera nicht auf ein Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Scheinwerfer, Umgebungslichter oder Statuslichter geblendet wird. • Smartphone • Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Scannen zur Installation Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, der Reolink App. müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein. • Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen. • Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind. • Dank der IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera HINWEIS: unter Wasser funktionieren kann. • Wenn Sie die WLAN-Kamera einrichten, müssen Sie die Anweisungen • Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee auf dem Bildschirm folgen, um die WLAN-Konfiguration abzuschließen. direkt auf das Objektiv treffen könnte. • Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen, • Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C richten Sie die Kamera bitte über die NVR-Schnittstelle ein. arbeiten, da sie bei der Stromverbindung Wärme erzeugt. Somit können Sie die Kamera einige Minuten lang in Innenräumen mit Strom versorgen, bevor Sie sie im Freien installieren.
- Seite 15 Installation der Kamera Lösen Sie die beiden Schrauben auf beiden Seiten der Kamera und stellen Sie den Blickwinkel Legen Sie die Montageschablone der Kamera ein. an die Decke und bohren Sie Löcher an den angegebenen Stellen. Ziehen Sie die Schrauben fest und schrauben Sie die Abdeckung wieder an die Kamera. Schrauben Sie die Kuppelabdeckung mit dem Montageschlüssel ab. HINWEIS: Die Installationsmethoden beziehen sich auf die PoE-Kamera als Beispiel und gelten auch für die WLAN-Kamera. Schrauben Sie die Kamera an die Decke. Deutsch Deutsch...
- Seite 16 Unscharfe Bilder Wenn das Bild der Kamera nicht scharf ist, versuchen Sie bitte die Die Kamera ist nicht einzuschalten folgenden Lösungen: Wenn die Kamera nicht einzuschalten ist, versuchen Sie bitte die • Prüfen Sie das Kameraobjektiv auf Schmutz, Staub oder Spinnweben. folgenden Lösungen: Reinigen Sie das Objektiv mit einem weichen, sauberen Tuch. • Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Für PoE Kamera Lichtverhältnisse die Bildqualität stark beeinflussen. • Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version. • Setzen Sie die Kamera auf die Werkseinstellungen zurück und • Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt wird. überprüfen Sie sie erneut. Die PoE-Kamera sollte über einen PoE-Switch/-Injektor, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden. Spezifikationen • Wenn die Kamera wie oben erwähnt an ein PoE-Gerät angeschlossen ist, verbinden Sie die Kamera mit einem anderen PoE-Port und prüfen Sie, ob sich die Kamera einschalten lässt. • Versuchen Sie es erneut mit einem anderen Ethernet-Kabel. Hardware Infrarot-Nachtsicht: Bis zu 30 Meter Für WLAN Kamera Tag-/Nacht-Modus: Automatische Umschaltung Blickwinkel: Horizontal: 90°~31°, Vertikal: 67°~24° • Schließen Sie die Kamera an eine andere Steckdose an und prüfen Sie, ob sie funktioniert. Allgemein • Schalten Sie die Kamera mit einem anderen funktionierenden 12V 1A DC Adaper ein und prüfen Sie, ob sie funktioniert.
- Seite 17 Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Konformitätserklärung • Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie. • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. • Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen FCC-onformitätserklärung Stromkreis gehört, dem der Empfänger angeschlossen ist. • Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb Fernsehtechniker, um Hilfe zu erhalten. unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle FCC RF-Warnhinweis: empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die Das Gerät wurde schon bewertet und erfüllt die allgemeinen zu einem unerwünschten Betrieb führen können. Änderungen oder Anforderungen an die HF-Exposition. Das Gerät kann ohne Einschränkung Modifikationen, die nicht ausdrücklich von der für die Einhaltung unter tragbaren Belichtungsbedingungen verwendet werden. verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen. Vereinfachte EU-Konformitätserklärung HINWEIS: Die folgenden Hinweise gelten nur für die WLAN-Kamera. Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Reolink erklärt, dass die WLAN-Kamera den grundlegenden digitales Gerät der Klasse B, entsprechend Teil 15 der Anforderungen und anderen relevanten Bestimmungen der Richtlinie FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen 2014/53/EU entspricht, die PoE-Kamera der Richtlinie 2014/30/EU. Schutz gegen schädliche Störungen bei einer häuslichen Installation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wird es nicht gemäß den Anweisungen installiert und verwendet, kann dies zu schädlichen Störungen im Funkverkehr führen. Es gibt jedoch keine Garantie, dass die Störungen bei einer bestimmten Deutsch Deutsch...
- Seite 18 AGB & Datenschutz Korrekte Entsorgung dieses Produkts Die Nutzung des Produkts unterliegt Ihrer Zustimmung zu AGB und Datenschutzrichtlinien Das Produkt darf Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der nicht in die Hände von Kindern gelangen. gesamten EU nicht über den Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder menschliche Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden und die Endbenutzer-Lizenzvertrag nachhaltige Wiederverwendung von Rohstoffen zu fördern, bitte recyceln Sie die Produkte verantwortungsbewusst. Für die Rückgabe Durch die Verwendung der in das Reolink-Produkt integrierten Ihres Altgerätes nutzen Sie bitte die Rückgabe und Sammelsysteme oder Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer- kontaktieren Sie den Händler, bei welchem Sie das Produkt gekauft Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. haben. Ihr Händler kann das Produkt dem umweltverträglichen Recycling zuführen. ISED-Erklärung zur Strahlenbelastung Eingeschränkte Garantie (Für die WLAN-Version) Für dieses Produkt gilt eine 2-jährige beschränkte Garantie, die nur gültig Die WLAN-Kamera entspricht den RSS-102-Grenzwerten für die ist, wenn es im offiziellen Reolink Store oder bei einem von Reolink Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät autorisierten Händler gekauft wurde. sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und Ihrem Körper installiert und in Betrieb genommen werden.
