a b
1× 1×
e f
2× 2×

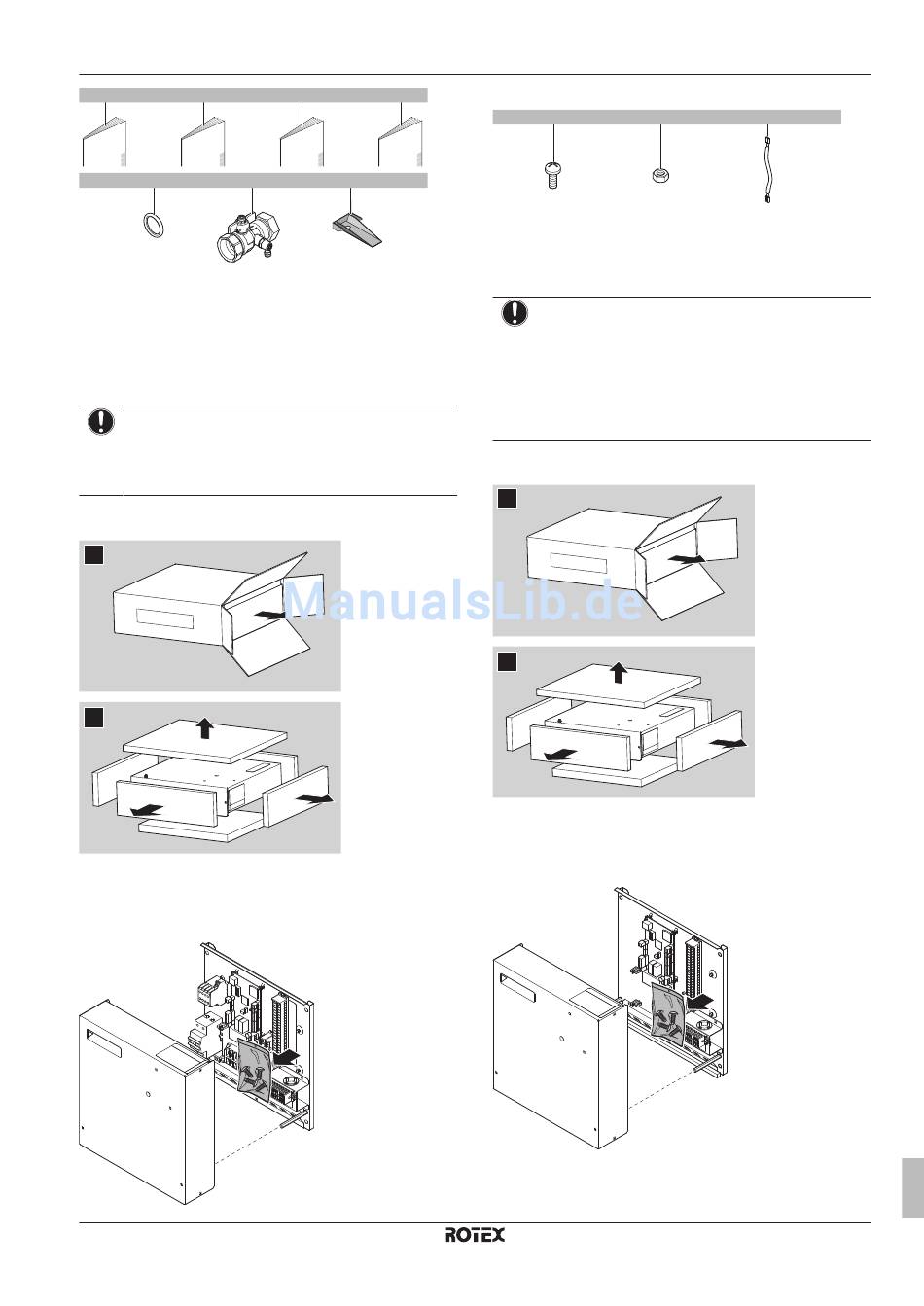

a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationshandbuch für das Außengerät
d Bedienungsanleitung
e Dichtungsring für Absperrventil
f Absperrventil
g Montageplatte des Geräts
3.3

Schaltkasten

HINWEIS
Der Steuerungskasten RKCB07CAV3 ist eine Option, die
nur in Verbindung
RDLQ05+07CAV3 und
werden kann.
3.3.1

So packen Sie den Steuerungskasten aus

1
2
3.3.2 So entfernen Sie das Zubehör vom
Steuerungskasten
1 Öffnen Sie den Steuerungskasten.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1A – 2016.02
c d
1× 1×
g
1×
mit den Außengeräten
RBLQ05+07CAV3 verwendet
2 Entfernen Sie das Zubehör.
a b
2× 2×
a M4-Schrauben für Bedieneinheit
b M4-Muttern für Bedieneinheit
c Drähte für das Relais der Brauchwasser-Zusatzheizung
3.4

Optionskasten

HINWEIS
▪ Der Optionskasten RK2CB07CAV3 ist eine Option, die
nur in Verbindung
RDLQ05+07CAV3 und RBLQ05+07CAV3 verwendet
werden kann.
▪ Um den Optionskasten nutzen zu können, muss der
optionale Steuerungskasten RKCB07CAV3 Bestandteil
des Systems sein.
3.4.1

So packen Sie den Optionskasten aus

1
2
3.4.2 So entfernen Sie das Zubehör vom
Optionskasten
1 Öffnen Sie den Optionskasten.
2 Entfernen Sie das Zubehör.
3 Über die Verpackung
c
2×
mit den Außengeräten
Referenzhandbuch für den Monteur
