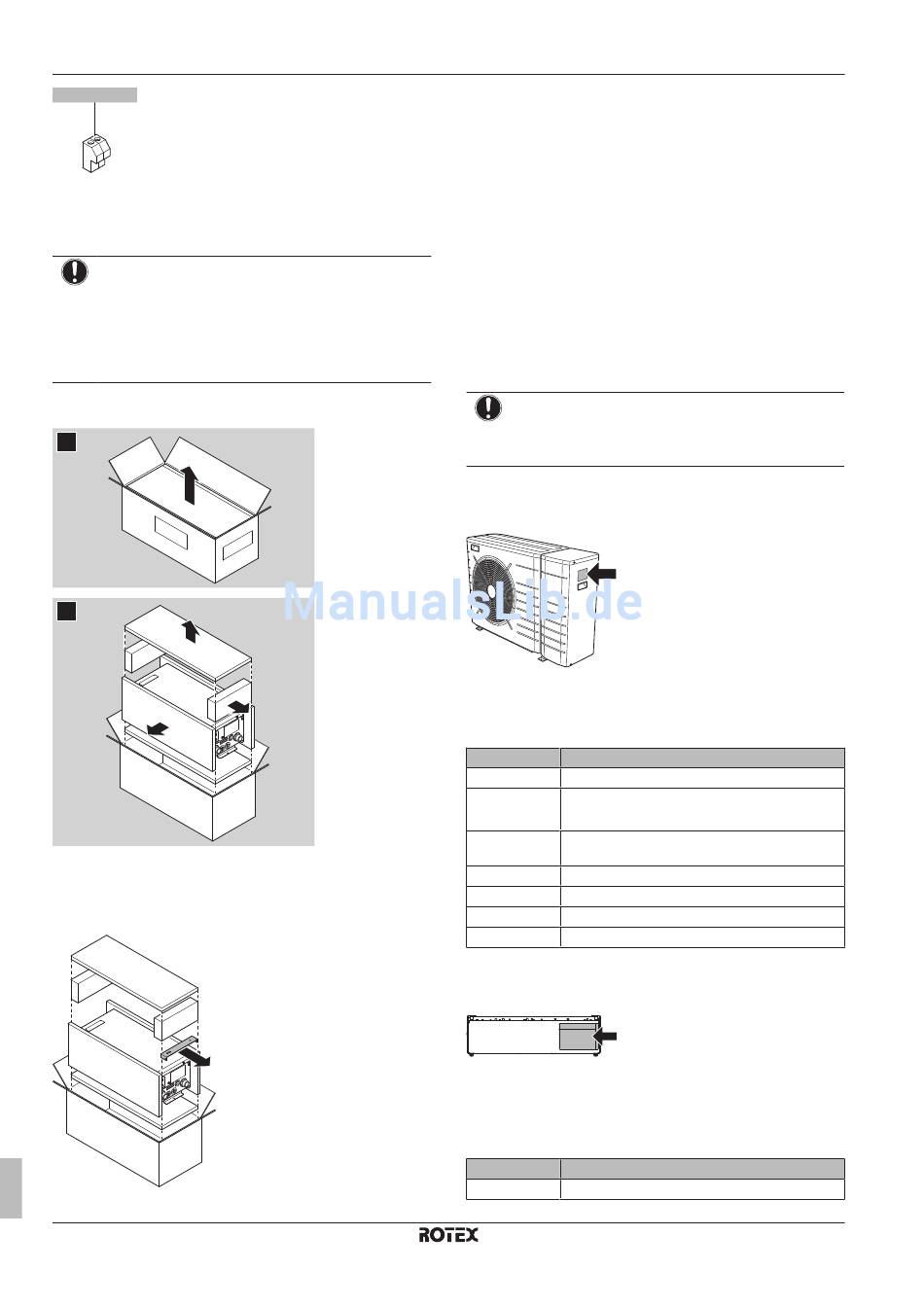

4 Über die Geräte und Optionen
a
2×
a Steckverbinder für das Verbindungskabel zwischen dem
Optionskasten und dem Schaltkasten RKCB07CAV3.
3.5

Reserveheizung

HINWEIS
▪ Die Reserveheizung ist eine Option, die nur in
Verbindung mit den Außengeräten RDLQ05+07CAV3
und RBLQ05+07CAV3 verwendet werden kann.
▪ Um die Reserveheizung nutzen zu können, muss der
optionale Steuerungskasten RKCB07CAV3 Bestandteil
des Systems sein.
3.5.1

So packen Sie die Reserveheizung aus

1
2
3.5.2 So entfernen Sie das Zubehör von der
Reserveheizung
1 Entfernen Sie den Wandhalter vom Kasten.
Referenzhandbuch für den Monteur
10
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Außeneinheit identifizieren
▪ Steuerkasten identifizieren
▪ Reserveheizung identifizieren
▪ Außeneinheit kombinieren mit Optionen
▪ Steuerkasten kombinieren mit Optionen
▪ Mögliche Kombinationen für Außeneinheit und Steuerkasten
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Außengerät
Wo?
Modellkennung
Beispiel: R B/D L Q 05 CA V3
Code
R Monobloc-Wärmepumpe für Außengerät
B B=Umkehrbar (Heizen+Kühlen)
D D=Nur Heizen
L Niedrige Wassertemperatur – Umgebungsbereich:
−10~−25°C
Q Kältemittel R410A
05 Kapazitätsklasse
CA Modellserie
V3 Stromversorgung
4.2.2

Typenschild: Steuerungskasten

Wo?
Modellkennung
Beispiel: RK CB 07 CA V3
Code
RK ROTEX-Satz
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
Erläuterung
Beschreibung
