Varisol W350 Montage- Und Elektroinstallationsanweisung Seite 6

Achtung: Zugbänder sind unter Spannung!
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen (5) aus den Seitenkappen, entlasten Sie die Zugbänder
indem Sie diese in Richtung Fallsange ziehen. Stecken Sie einen Schraubenzieher in die Öffnung der Laufwagen und
drücken diesen nach unten. Das Zugband ist damit entriegelt und kann nun vorsichtig abgelassen werden.
Verschließen Sie Öffnungen wieder mit den Stopfen.

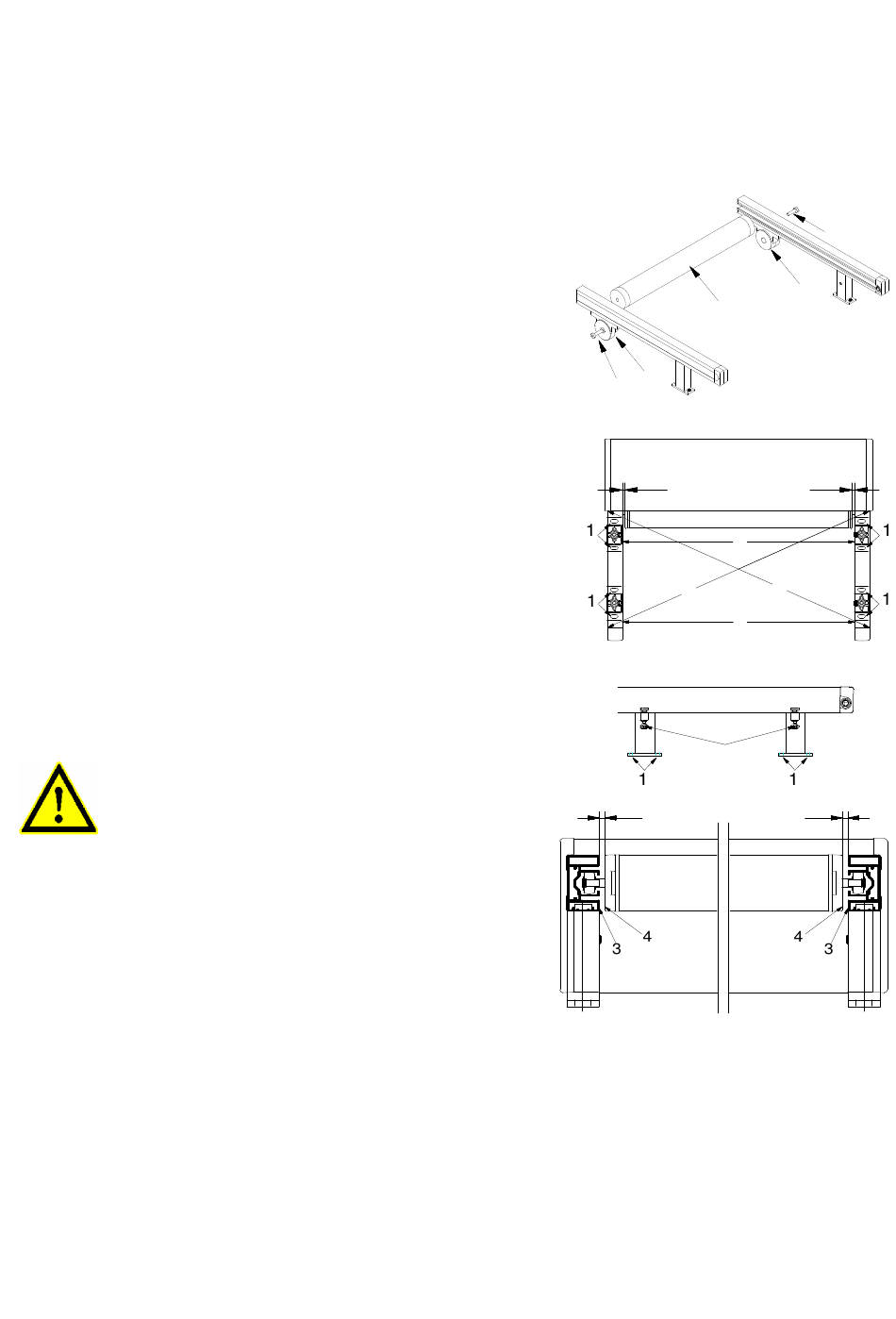

16. Montage der Leitrohre (Option)
Nehmen Sie (das) die mitgelieferten Leitrohre (1) und schrauben Sie diese
(2) an die schon montierten Halterungen (3) mit Hilfe eines 6 mm
Innensechskantschlüssel fest.
Verschieben Sie (das) die Leitrohre auf die richtige Position und
Schrauben die Halterungen fest.
17. Ausrichten
Messen Sie die Diagonale (A) und die Breite (B) nach.
Die beiden Maße A und die beiden Maße B müssen gleich
sein.
Stimmt die Diagonale/Breite nicht, lockern Sie die Schrauben (1 + 2) der
Montagekonsolen und verschieben Sie die Markise auf das richtige Maß.
Ziehen Sie dann alle Schrauben fest.
Achtung:
Achten Sie beim Ausrichten darauf, dass Sie zwischen Führungsschiene
(3) und Fallstange (4) rechts und links über die gesamte Ausfalllänge je
einen Spalt von 5,5mm benötigen.
18. Endlageneinstellung des Motors
Die Endlagen des Motors sind im Werk schon voreingestellt.
Wollen Sie die Endlagen verstellen, so gehen Sie wie es in der mitgelieferten Einstellanleitung des Motors
beschrieben ist, vor. (Hierzu benötigen Sie das Somfy Montagekabel Universal (Art.Nr.80.27.030)
Bei Markisen mit Funk-Motor werden die Endlagen mit dem Handsender programmiert!
97.23.100 V2
97.00.000 V0
97.00.000 V0
1
3
2
5.5
B
A
A
B
2
5.5
2
3
5.5
5.5
Seite 6 von 9
