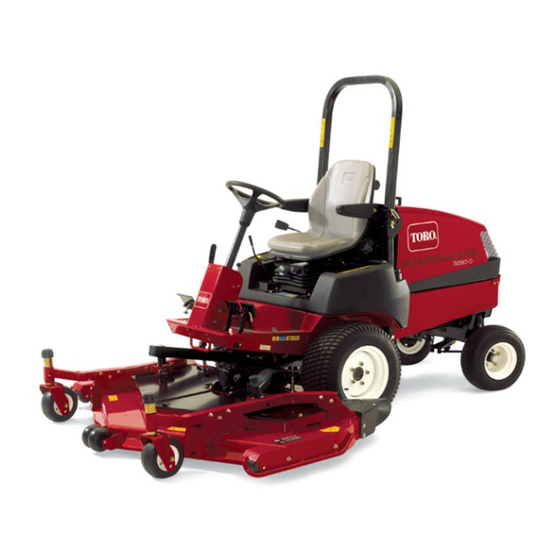

Form No. 3354–300 72I Seitauswurfmäher 60I Seitauswurfmäher Groundsmaster 3320 und 3280-D Modellnr. 30368 – Seriennr. 250000001 und höher Modellnr. 30366 – Seriennr. 250000001 und höher Bedienungsanleitung Übersetzung des Originals (DE)
Seite 2
Betrieb des Produktes verantwortlich. Sicherheit beim Einsatz von Toro Mähern ..Wenden Sie sich an Ihren Toro Vertragshändler oder Sicherheits- und Bedienungsschilder ... Kundendienst, wenn Sie eine Serviceleistung, Toro Technische Daten .
Seite 3
Sicherheit • Alle Fahrer und Mechaniker müssen sich um eine professionelle und praktische Schulung bemühen. Der Besitzer ist für die Schulung der Benutzer verantwortlich. Diese Maschine entspricht zum Zeitpunkt der Die Ausbildung muss Folgendes hervorheben: Herstellung beim Hinzufügen der erforderlichen –...
Seite 4
• Tauschen Sie defekte Schalldämpfer aus. • Gehen Sie beim Abschleppen schwerer Lasten und dem Einsatz schweren Zubehörs mit Vorsicht um. • Überprüfen Sie vor dem Einsatz immer, ob die Schnittmesser, -schrauben und das Mähwerk abgenutzt – Verwenden Sie nur die zulässigen Abschlepppunkte. oder beschädigt sind.
Seite 5
• Kuppeln Sie den Antrieb der Anbaugeräte aus, wenn die • Tauschen Sie abgenutzte und beschädigte Teile aus Maschine nicht verwendet wird oder transportiert wird. Sicherheitsgründen aus. • Stellen Sie den Motor ab und kuppeln den Antrieb der • Wenn Sie den Kraftstoff aus dem Tank ablassen Anbaugeräte aus: müssen, sollte dies im Freien geschehen.
Seite 6
Die folgende Liste enthält spezielle Sicherheitsinformationen • Mähen Sie nur im Rückwärtsgang, wenn es unbedingt für Toro Produkte sowie andere wichtige Sicherheitsinforma- erforderlich ist. tionen, mit denen Sie vertraut sein müssen und die nicht in den CEN-, ISO- oder ANSI-Normen enthalten sind.
Seite 7
Funken und offenes Licht von der Batterie fern. • Zum Prüfen und Nachfüllen des Ölstandes im Kurbelgehäuse muss der Motor abgestellt werden. • Wenden Sie sich bitte an Ihren Toro Vertragshändler, falls größere Reparaturen erforderlich werden sollten oder Sie praktische Unterstützung benötigen.
Seite 8
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsschilder sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Beschädigte oder verloren gegangene Schilder müssen ausgetauscht bzw. ersetzt werden. 93-6697 1. Lesen Sie die 2. Füllen Sie alle 50 Bedienungsanleitung. Stunden SAE 80w-90 (API GL-5) Öl nach.
Seite 9
Geräten mit das Ablenkblech immer Allradantrieb ein Gewicht von 16 kg hinten an. montiert. 110-0642 (Modell 30368) 108-1988 1. Warnung: Lesen Sie die Bedienungsanleitung. 1. Riemenführung 2. Umkippgefahr: Beim Herabfahren von Hängen sollten Sie das Mähwerk absenken. Bei Geräten mit Zweiradantrieb sollten Sie hinten ein Gewicht von 109 kg (bei den Geräten GM 3280D)
Seite 10
107-1622 108-1986 1. Schnitthöhe Technische Daten Technische Daten Schnittbreite 60 Zoll oder 72 Zoll Schnittbreite, 3 Messer. Einstellbar in 13-mm-Schritten von 25 bis 127 mm. Die Schnitthöhe kann durch Schnitthöhe Ändern der Distanzstücke an den Laufrädern und Verlängern der Schnitthöhenstange erzielt werden.
Seite 11
Teile bereits im Werk montiert. Beschreibung Menge Verwendung Auswurfablenkblech (Gummi) Schraube 5/16 x 7–1/2 Zoll Montieren an der Seite des Mähwerks Distanzrohr (Nur Modell 30368) Zugfeder Bundmutter 5/16 Zoll Schwenkstift Montieren der Hubarme an der Zugmaschine Splint Hubarm (rechts) Hubarm (links) Druckscheibe (Nylon) Lastösenbolzen...
Seite 12
Montieren des Ablenkblechs Montieren der Hubarme an der Zugmaschine (Nur Modell 30368) 1. Lösen Sie an einer Seite der Zugmaschine die Warnung Radmuttern, mit denen das Rad und der Reifen an den vorderen Radbolzen befestigt sind (nehmen Sie die Radmuttern nicht ab).
Seite 13
Verbinden der Hubarme mit 4. Wiederholen Sie die Schritte am anderen Hubarm. dem Mähwerk 5. Starten Sie die Zugmaschine und heben Sie das Mähwerk an. 1. Stellen Sie das Mähwerk vor die Zugmaschine. 6. Drücken Sie das Heck des Mähwerks nach unten und setzen Sie die Schnitthöhenstangen durch die Hubarm- 2.
Seite 14
Vor der 1. Lassen Sie den Motor an und heben Sie die Mähwerke an, sodass die Schnitthöhe eingestellt werden kann. Inbetriebnahme Stellen Sie nach dem Anheben des Mähwerks den Motor ab und ziehen den Schlüssel ab. 2. Stecken Sie die Laufradachsen in beiden Laufradgabeln in die gleichen Löcher.
Seite 15
Bild 7 4. Schieben Sie die Laufradspindel durch den Laufradarm. Bringen Sie die Beilagscheiben (wie vom Werk geliefert) an und ziehen die restlichen Distanzstücke auf die Spindelwelle. Bringen Sie die Spannkappe an, um die Baugruppe zu befestigen. 5. Nehmen Sie den Lastösenbolzen und den Splint ab, mit Bild 9 denen der Schnitthöhenstellring hinten am Mähwerk an der Schnitthöhenstange befestigt ist (Bild 8).
Seite 16
Einstellen der Einstellen der Rollen Antiskalpierrollen Hinweis: Wenn Sie das Mähwerk mit der Schnitthöhen- einstellung 25 oder 38 mm einsetzen, müssen die Mähwerk- Wir empfehlen Ihnen, die Höhe der Antiskalpierrollen jedes rollen in die obersten Löcher der Halterung verlegt werden. Mal einzustellen, wenn Sie die Schnitthöhe einstellen.
Seite 17
Einstellen des Einstellen des Richtungsablenkblechs Richtungsablenkblechs Die Auswurfrichtung des Mähwerks kann den Die folgenden Bilder enthalten nur Nutzungsempfehlungen. unterschiedlichen Mähbedingungen angepasst werden. Die Einstellungen sind je nach Grastyp, Feuchtigkeitsgehalt Stellen Sie die Haltenocken und das Ablenkblech so ein, und Grashöhe anders. um den besten Schnitt zu erhalten.
Seite 18
Stellung C 7. Heben Sie, um das Niveau der Messer leichter feststellen zu können, die Schnitthöhe auf die höchste Dies ist die ganz geöffnete Stellung. Diese Stellung sollte Einstellung an; siehe Einstellen der Schnitthöhe. folgendermaßen eingesetzt werden. 8. Senken Sie die Mähwerke auf die ebene Fläche ab. •...
Seite 19
Betrieb Mähen Sie in den richtigen Intervallen Unter den meisten Bedingungen müssen Sie alle 4 – 5 Tage mähen. Berücksichtigen Sie jedoch, dass Gras zu Hinweis: Bestimmen Sie die linke und rechte Seite der verschiedenen Zeiten unterschiedlich schnell wächst. Das Maschine anhand der üblichen Einsatzposition.
Seite 20
Wartung Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen Nach den ersten 2 • Ziehen Sie die Muttern der Laufräder an. Stunden • Ziehen Sie die Muttern der Laufräder an. Nach den ersten 10 Stunden • Ziehen Sie die Messerschrauben an. • Prüfen Sie die Schnittmesser. Täglich •...
Seite 21
Stellen Sie die Zugmaschine und das Mähwerk auf eine ebene Fläche und senken Sie die Mähwerke ab. Nehmen Sie den Peilstab bzw. die Füllschraube oben vom Getriebe ab (Bild 23) und stellen Sie sicher, dass der Schmiermittelstand zwischen den Marken am Peilstab liegt. Wenn der Schmiermittelstand niedrig ist, füllen Sie SAE 80–90 wt.
Seite 22
Abtrennen des Mähwerks von 5. Rollen Sie das Mähwerk von der Zugmaschine weg, und trennen Sie die Außen- und Innengewindeteile der der Zugmaschine ZWA-Welle (Bild 26). 1. Stellen Sie die Maschine auf eine ebene Fläche, senken Sie das Mähwerk auf den Boden ab, schieben Sie den Hubhebel auf die Schweben-Stellung, stellen Sie den Motor ab und aktivieren Sie die Feststellbremse.
Seite 23
5. Befestigen Sie den Hubarm mit zwei (2) Druckscheiben, 9. Befestigen Sie die Schnitthöhenstellringe an den einem Lastösenbolzen und einem Splint am Laufradarm. Schnitthöhenstangen und befestigen Sie sie mit den Legen Sie die Druckscheiben zwischen den Hubarm und Lastösenbolzen und den Splints (Bild 27). Der Kopf des die Halterung des Laufradarms (Bild 27).
Seite 24
Warten der Warten der Laufräder und -lager Laufradarmbüchsen 1. Nehmen Sie die Sicherungsmutter von der Kopfschraube ab, die die Laufradgruppe zwischen der Laufradgabel hält In die Ober- und Unterseite des Rohrs der Laufradarme (Bild 30). Halten Sie das Laufrad fest und schieben die sind Büchsen eingepresst, die sich nach einer längeren Kopfschraube aus der Gabel oder vom Gelenkarm ab.
Seite 25
Sie das Mähwerk hoch, aktivieren Sie die Feststell- Gegenstand geprallt oder wenn es unwuchtig oder verbogen bremse, schalten Sie die Zugmaschine auf Neutral, ist. Benutzen Sie immer nur Toro Originalersatzteile, um stellen Sie den ZWA-Hebel auf „Aus“, stellen Sie den die sichere und optimale Leistung sicherzustellen.
Seite 26
Prüfen und Schärfen des(r) Messers zu gewährleisten (Bild 34). Das Schnittmesser behält seine Auswuchtung bei, wenn von beiden Schnittmesser(s) Schnittkanten die gleiche Materialmenge entfernt wird. Hinweis: Entfernen Sie die Messer und schärfen sie mit Gefahr Hilfe eines Schleifsteins. Montieren Sie die Messer nach dem Schärfen der Schnittkanten mit der Antiskalpierschale und der Messerschraube;...
Seite 27
Korrigieren nicht Austauschen des Treibriemens übereinstimmender Mähwerke Der von der gefederten Riemenscheibe gespannte Messertreibriemen ist sehr haltbar. Nach einem längeren Wenn die Messer nicht richtig aufeinander abgestimmt Einsatz wird er dennoch Anzeichen von Verschleiß sind, erscheint das Gras nach dem Mähen gestreift. Dieses aufweisen.
Seite 28
4. Verlegen Sie den neuen Riemen um die Spindelscheiben 3. Legen Sie das Distanzstück und die Feder zwischen die und um die Spannscheibengruppe, siehe Bild 37. Ablenkblechhalterungen (Bild 38). Positionieren Sie das linke Hakenende der Feder hinter der Kante des Mähwerks.
