Wellsystem MEDWAVE Serviceanleitung Seite 40

Überprüfen und Ersetzen von Bauteilen
40/78

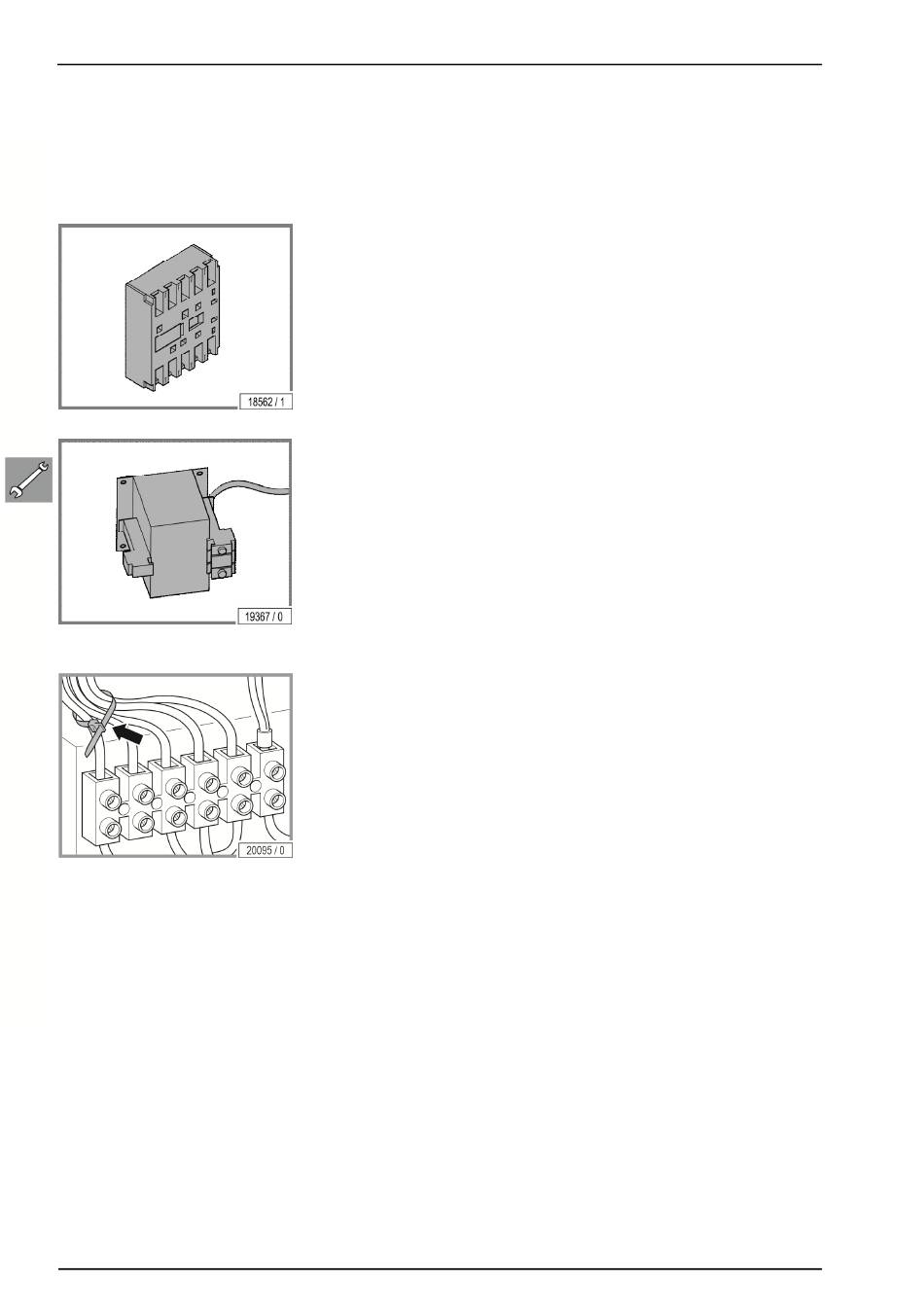

3.3.4 2.4 Relais/Schütze
Die folgenden Bauteile befinden sich im unteren Teil der Steuerbox, im
Lüfterkasten und optional in der internen Luft-/Wasserkühlung.
Austausch Relais an der Hutschiene
– Kabel entfernen.
– Relais vom Träger entfernen.
– Neues Relais einsetzen und fest klemmen.
– Kabel anschließen.
– Kabel auf festen Sitz prüfen.
Austausch Trafo
– Leitung entfernen.
– Schrauben lösen.
– Trafo austauschen
– Leitung anschließen.
– Leitung auf festen Sitz prüfen.
Sicherungen im Trafo:
Die Glassicherungen 10 A und 1,6 A sind im Trafo verbaut.
– Leitungen am Netzeingang mit Kabelbindern sichern.
Abgebrochende oder losgelöste Leitungen dürfen keine anderen Teile im
Gerät berühren, verwenden Sie deshalb immer Kabelbinder!
3.3.5 2.5 Hautsensor
Nicht zutreffend für dieses Gerät.
