Schritt 3:

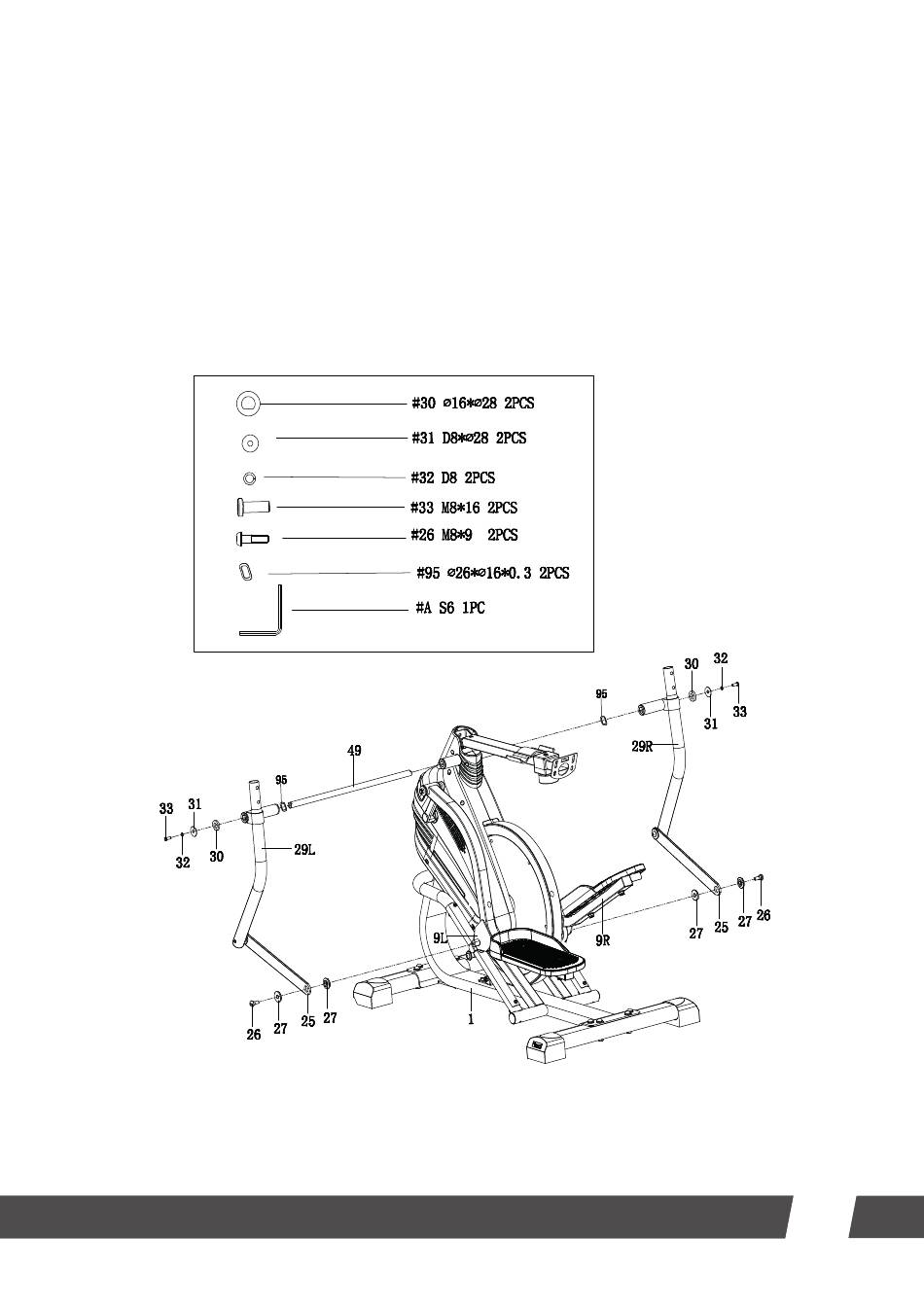

Montage der Pedalstangen
1.
Schieben Sie die Achse (49) durch die Aufnahme des Hauptrahmens (1).
2.
Montieren Sie die rechte Pedalstange (29R) an der rechten Seite der Achse (49) mit einer
Schraube (33), einer Federscheibe (32), einer Unterlegscheibe (31), einer Unterlegscheibe (30)
und einer Wellscheibe (95).
3.
Montieren Sie das Verbindungselement der rechten Pedalstange (25) an der rechten
Pedalhalterung (9R) mit einer Schraube (26) und zwei Unterlegscheiben (27).
4.
Wiederholen Sie die Schritte 2 und 3 auf der linken Seite.
17
