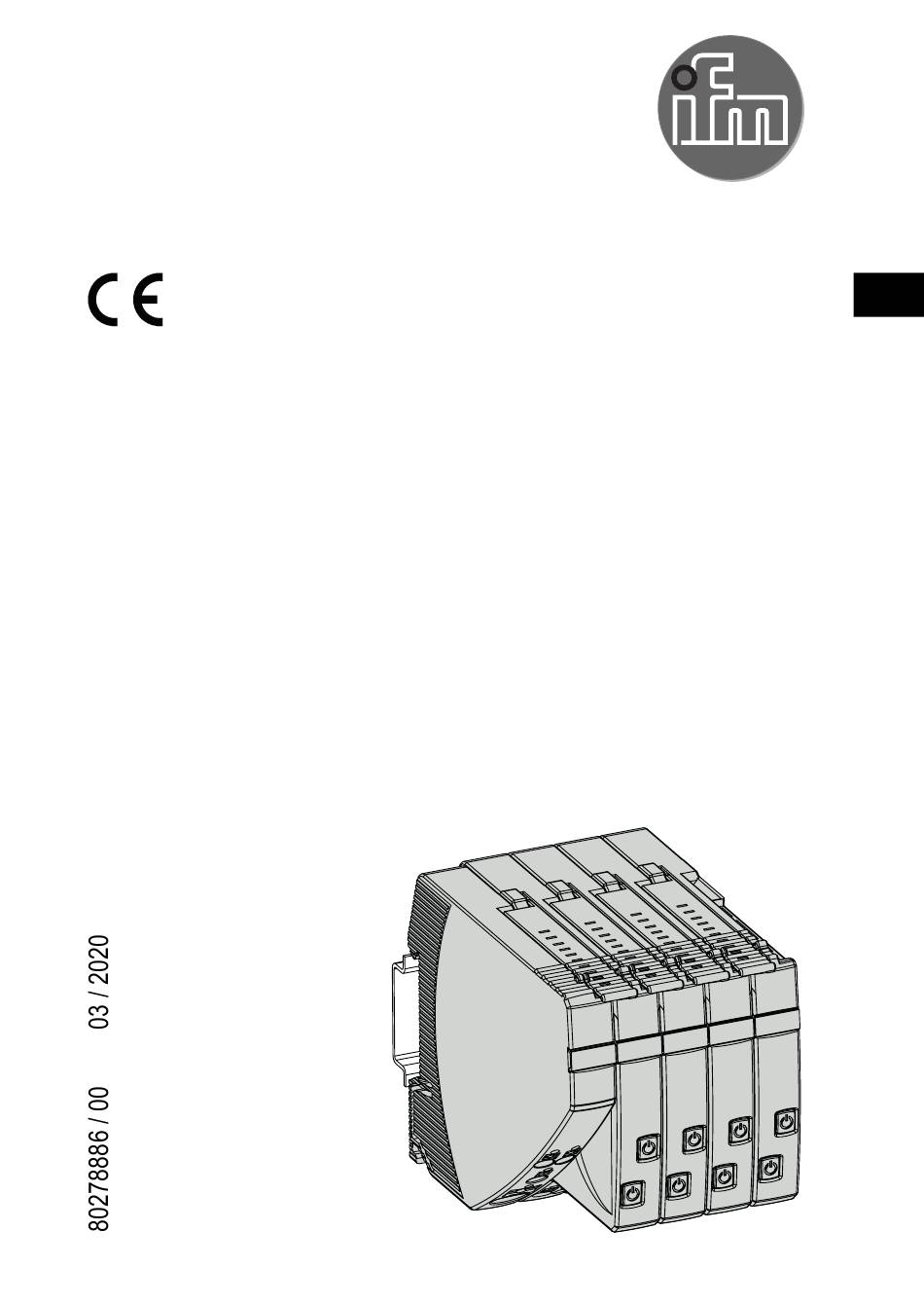

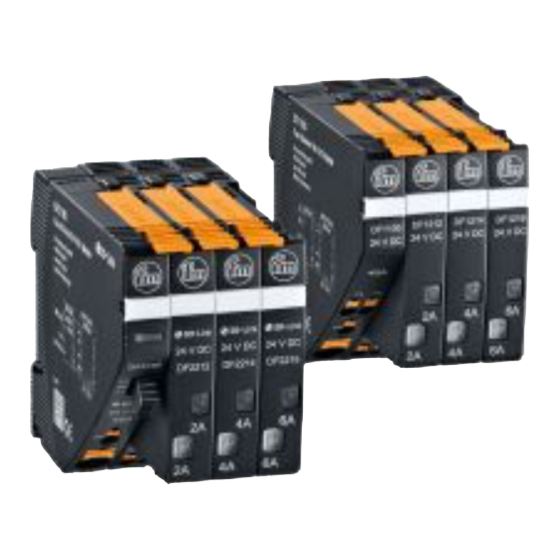

- Seite 1 Montageanleitung Elektronische Sicherungen, IO-Link für den 24 V DC Sekuendärstromkreis DF21xx DF22xx...
- Seite 2 1 Vorbemerkung Dieses Dokument gilt für die Kopfmodule DF21xx sowie die Sicherungsmodule DF22xx. Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf. Warn- und Sicherheitshinweise befolgen (→...
- Seite 3 3 Montage ► Die Geräte auf eine 35 mm Tragschiene montieren. Beispiel Sicherungsmodul DF22xx 1: Tragschiene 2: Kontakthebel 3: Einbaubereich 4: Betätigungsbereich 4 Elektrischer Anschluss ► Leitungen entsprechend dem Ein- und Ausgangsstrom dimensionieren. ► Leiter gem. Geräteaufdruck direkt in die Klemmen stecken. Art.-Nr.
- Seite 4 5 Anzeige- und Bedienelemente Beispiel Kopfmodul DF21xx Beispiel Sicherungsmodul DF22xx 1: Beschriftungsfeld 1: Beschriftungsfeld 2: Status-LED 2: ON/OFF/Reset-Taster und Status-LED 3: Push-In Klemmen IO-Link (Kanal 2) 4: Push-In Klemme 0 V 3: ON/OFF/Reset-Taster und Status-LED 5: Push-In Klemme 24 V DC (Kanal 1) 4: Push-In Klemmen Ausgänge 1/2 5.1 Kopfmodule DF21xx...
- Seite 5 5.1.2 Unabhängiger Betrieb Fehlende Verbindung zum IO-Link Master. Fehlt die Verbindung zum IO-Link Master nach Anlegen der Betriebsspannung, überträgt das Kopfmodul die Pa- rameterdaten zu den angeschlossenen Sicherungsmodulen. Das Verhalten der angeschlossenen Sicherungsmodule wird über die Konfiguration des Kopfmo- duls gesteuert. Entweder wird der Zustand der Sicherungsmodule beibehalten (FREEZE) oder die Sicherungsmodule werden ausgeschaltet (UNFREEZE).
- Seite 6 Status-LED Betriebszustand Zustand Lastausgang orange Überlast oder Kurzschluss bis zur Abschaltung Kanal durch Taster eingeschaltet und durch IO-Link ausgeschaltet Auslösung durch Kurzschluss oder Überlast Unterspannung im EIN-Zustand mit automatischer Wiedereinschaltung 5.3 Abfragen des eingestellten Nennstroms Nur bei Sicherungsmodulen mit einstellbarem Nennstrom. ►...
- Seite 7 (16) Mechanische Daten Montage Gerätebreite [mm] Umgebungstemperatur [°C] Lagertemperatur [°C] Schutzart (→ 3 Montage) Elektrischer Anschluss ● = zutreffend Datenblätter sind abrufbar unter: www.ifm.com Mit einem Smartphone ausgelesen, führen die aufgedruckten QR-Codes ebenfalls direkt zum jeweiligen Datenblatt und weiteren Informationen.
- Seite 8 • Permanentes Einschalten einzelner Kanäle, um den zyklischen Datenaus- tausch zu ignorieren (z. B. um die Spannungsversorgung wichtiger Geräte zu garantieren). Die Sicherungsfunktion bleibt weiterhin aktiv. Die zur Konfiguration eines IO-Link-Gerätes notwendigen IODDs sowie detaillierte Informationen über Parametrierwerkzeuge, Prozessdatenaufbau, Diagnoseinfor- mationen und Parameteradressen sind abrufbar unter www.ifm.com/de/io-link.
