Dell Precision 3260 Compact Servicehandbuch Seite 43

Schritte

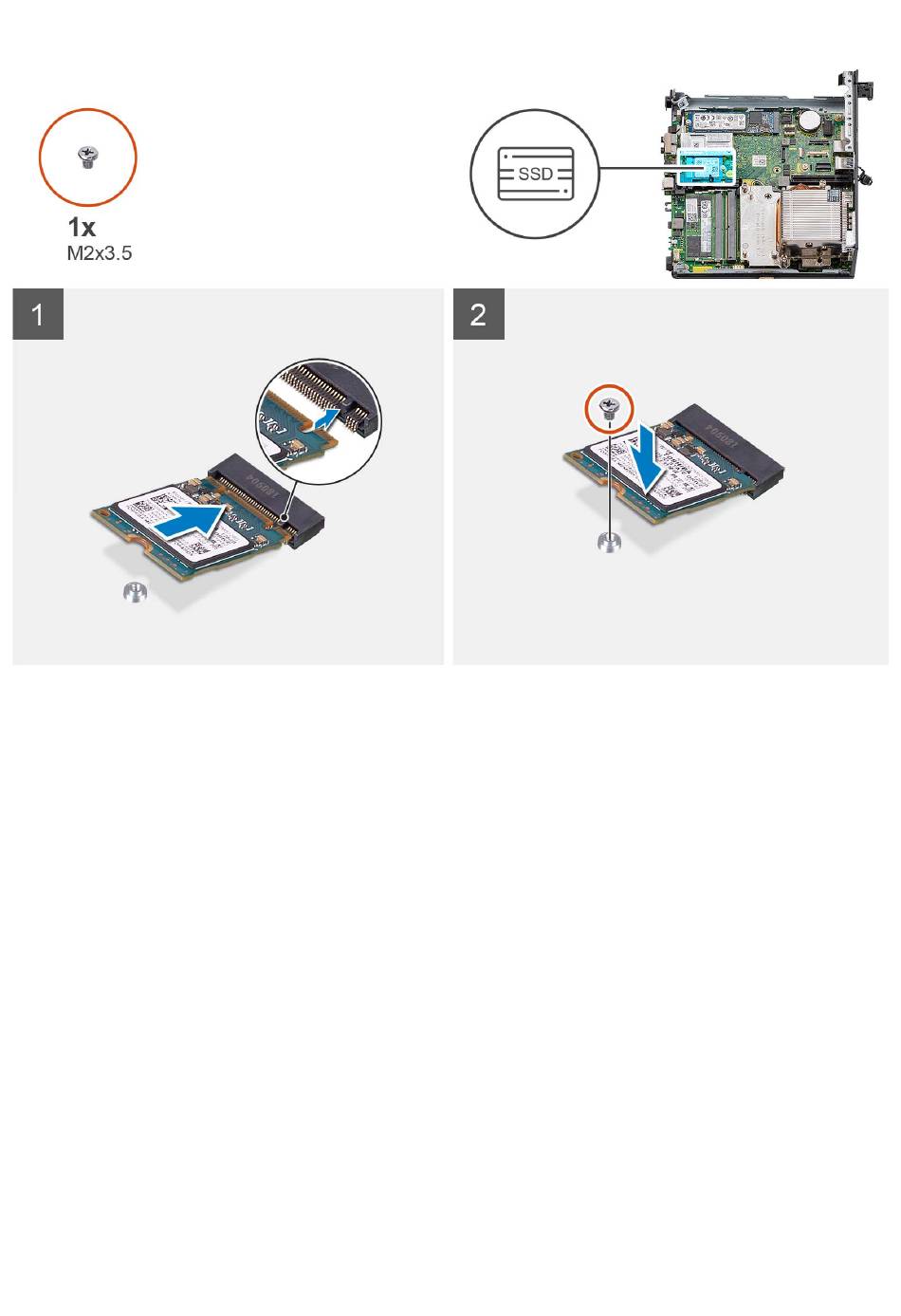

1. Richten Sie die Kerbe am 2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Hauptplatine aus.
2. Schieben Sie das 2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine.
3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des 2230-Solid-State-Laufwerks an der Hauptplatine wieder an.
Nächste Schritte
1. Installieren Sie die Festplattenbaugruppe.
2. Setzen Sie die Riser-Karte (optional)
3. Bauen Sie den Prozessorlüfter
4. Bringen Sie die Seitenabdeckung
5. Befolgen Sie die Anweisungen im Abschnitt
Entfernen des M.2 2280-PCIe-Solid-State-Laufwerks (Steckplatz 0)
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie den Prozessorlüfter.
4. Entfernen Sie die Riser-Karte
5. Entfernen Sie die Festplattenbaugruppe.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar.
ein.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
(optional).
Computers.
Computers.
Entfernen und Einbauen von Komponenten 43
