Dell Precision 3260 Compact Servicehandbuch Seite 40

Entfernen des M.2 2280-PCIe-Solid-State-Laufwerks (Steckplatz 1)
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie den Prozessorlüfter.
4. Entfernen Sie die Riser-Karte (optional).
5. Entfernen Sie die Festplattenbaugruppe.
Info über diese Aufgabe

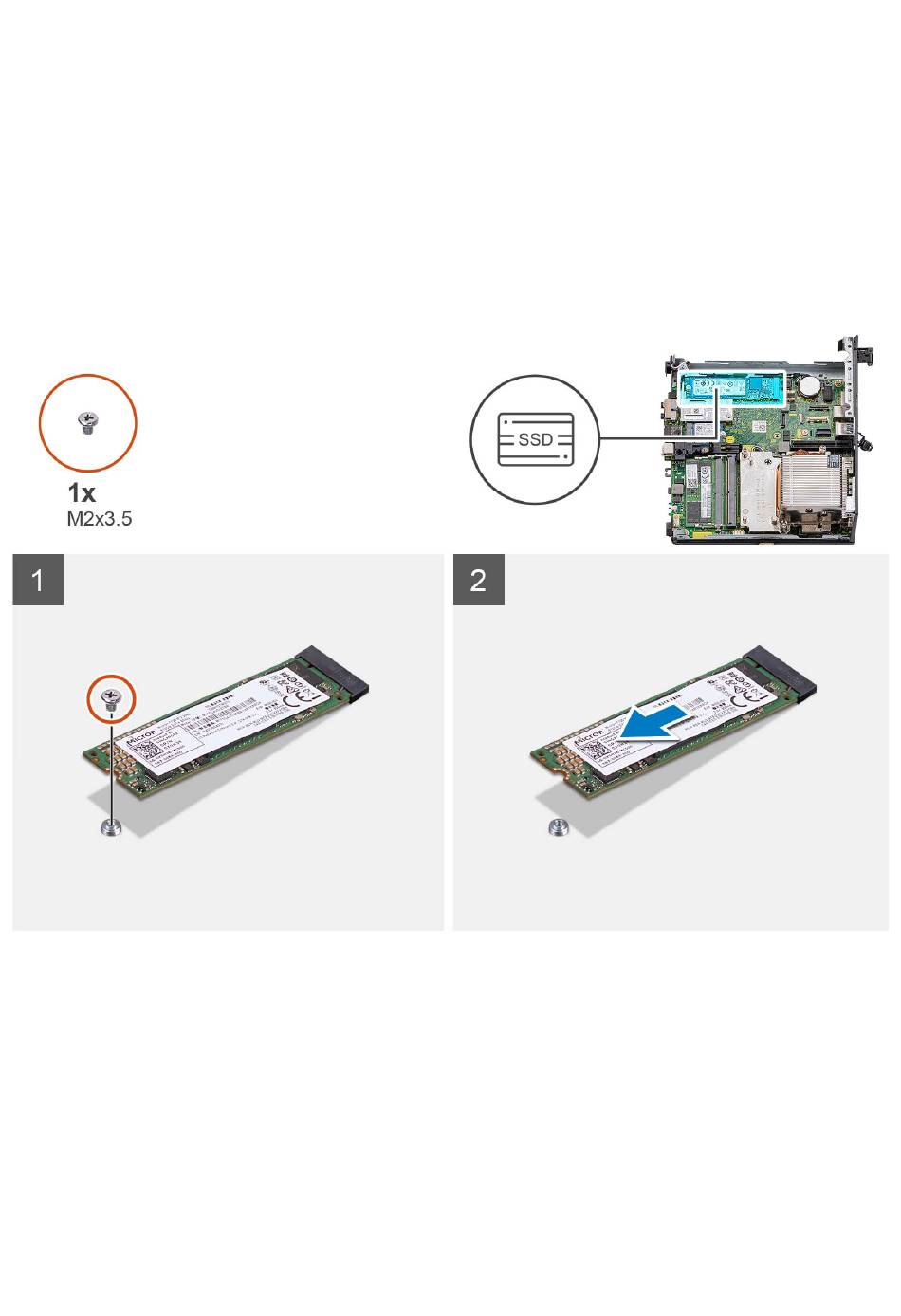

Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die Schraube (M2x3.5), mit der das 2280-SSD-Laufwerk an der Hauptplatine befestigt ist.
2. Schieben Sie das 2280-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Hauptplatine.
Einbauen des M.2 2280-PCIe-SSD-Laufwerks (Steckplatz 1)
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
40 Entfernen und Einbauen von Komponenten
