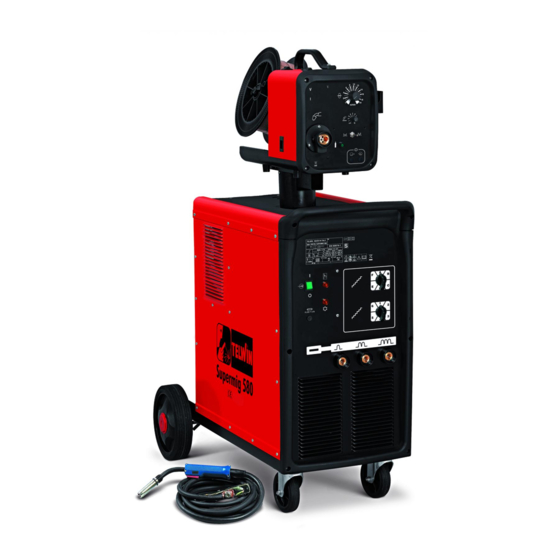

Telwin SUPERMIG 580 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Telwin Anleitungen
  4. Schweißgeräte
  5. SUPERMIG 580
  6. Bedienungsanleitung
Telwin SUPERMIG 580 Bedienungsanleitung

Telwin SUPERMIG 580 Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 17

Quicklinks

Diese Anleitung herunterladen
Cod. 953504
INSTRUCTION MANUAL
MANUALE D'ISTRUZIONE
MANUEL D'INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
INSTRUCTIEHANDLEIDING
INSTRUKTIONSMANUAL
OHJEKIRJA
BRUKERVEILEDNING
BRUKSANVISNING
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
GB I F D E P
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
HASZNÁLATI UTASÍTÁS
NL DK SF N S GR RU
MANUAL DE INSTRUCŢIUNI
INSTRUKCJA OBSŁUGI
H RO PL CZ SK SI
NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE
HR/SCG LT EE LV BG
PRIROČNIK Z NAVODILI ZA UPORABO
PRIRUČNIK ZA UPOTREBU
INSTRUKCIJŲ KNYGELĖ
KASUTUSJUHEND
ROKASGRĀMATA
РЪКОВОДСТВО С ИНСТРУКЦИИ
Professional wire welding machines
Saldatrici a filo professionali
Postes de soudure à fil professionnels
Professionelle Draht-Schweißmaschinen
Soldadoras de hilo profesionales
Aparelho de soldar de fio profissional
MIG-MAG
Professionele draadlasmachines
Professionelle trådsvejsemaskiner
Ammattikäyttöön tarkoitetut lankahitsauslaitteet
Sveisebrenner med trå for profesionelt bruk
Professionella varmtrådssvetsar
ÅðáããåëìáôéêÝò óõãêïëëçôéêÝò ìç÷áíÝò óýñìáôïò
Профессиональные сварочные аппараты с использованием проволоки
Professzionális huzalhegesztők
Aparate de sudură cu sârmă destinate uzului profesional
Profesjonalne spawarki do spawania drutem
Profesionální svařovací přístroje pro svařování drátem
Profesionálne zváracie prístroje
Profesionalni varilni aparati z žico
Profesionalni strojevi za varenje na žicu
Profesionalūs aparatai suvirinimui viela
Professionaalsed traatkeevitusaparaadid
Profesionālie metināšanas aparāti ar stiepli
Професионални електрожени за заваряване с електродна тел
- 1 -
