Multiplex FunJET ULTRA 2 Bedienungsanleitung

!
Diese Bedienungsanleitung ist Bestandteil des Produktes.
Sie beinhaltet wichtige
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. E
INLEITUNG
Der Hochleistungsantrieb für sehr schnelle Modelle, wie
den FunJET ULTRA 2.
Die Auslegung auf maximale Leistung eröffnet dem Mo-
dellpiloten neue Geschwindigkeitsbereiche und senkrecht
beschleunigende Steigflüge.

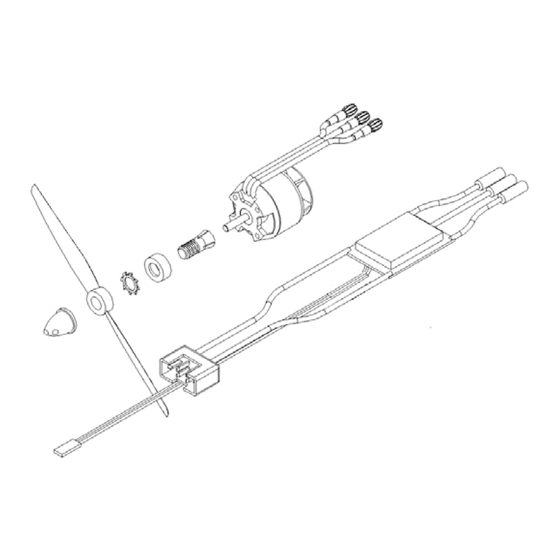

2. I / E
NHALT RSATZTEILE
• 1 ROXXY C 35-36-1960
• 1 Regler ROXXY BL-Control 755 S-BEC
• 1 Propeller 6" x 5,5"
• 1 Mitnehmer mit Spinner, Motorwelle Ø 4 mm,
Prop-Bohrung 8 mm
• 1 Alu-Motorträger
• Diverse Kleinteile zur Montage im Modell
3. T B
YPISCHE ETRIEBSDATEN
A „F
NTRIEBSSATZ UN
4S LiPo / Prop: 6" x 5,5"
Empfohlener Antriebsakku:
ROXXY EVO LiPo 4 - 2600M 40C
Verwenden Sie den beiliegenden Motor ROXXY C 35-36-
1960, in Verbindung mit der empfohlenen Luftschraube,
nicht mit mehr als
Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „FunJET ULTRA 2" ist ausschließlich für
die Verwendung im Modellbau vorgesehen. Unsachge-
mäßer Gebrauch kann zu schwerwiegenden Verletzun-
gen führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „FunJET ULTRA 2"
Informationen
# 1-00996
# 1-01010
# 73 3195
# 33 2329
# 33 2606
JET ULTRA 2"
Stromaufnahme: ca. 52 A
#1-01025
4S LiPo oder 12
5. M
ONTAGE
und
ULTRA 2"
1. Verschrauben Sie den Motor mit dem Motorspant
2. Mitnehmer mit Spannring und Zahnscheibe auf die
Motorwelle schieben
3. Propeller auf den Mitnehmer schieben und mit
beiliegendem Spinner sichern
6. I
NBETRIEBNAHME
„F JET ULTRA 2"
UN
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
NiXX
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab und
vertauschen Sie zwei der drei Motoranschlusskabel
6. Schalten Sie die Motorbremse des Reglers AUS, die
Vorgehensweise entnehmen Sie der Anleitung des
Reglers
D A
ES NTRIEBSSATZ
D A
ES NTRIEBSSATZ
„F JET
UN
Seite 1/2
